单人沙丘越野管状承载车架结构设计

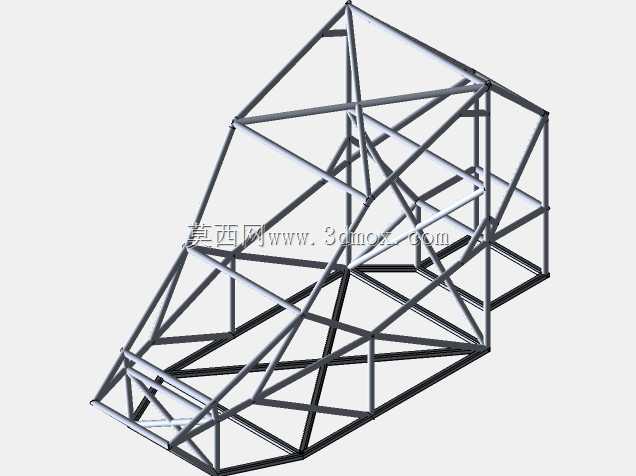

　　这款单人沙丘行驶载具的管状桁架车架，核心面向荒漠、沙丘等非铺装松软地形的单人通勤、户外越野探索场景设计，区别于常规乘用车辆的冲压焊接一体式车身，全程采用等径金属圆管作为核心承载构件，通过空间桁架结构实现轻量化与结构强度的平衡，适配单人驾乘的载荷需求，能够在沙丘起伏、路面冲击频繁的行驶工况下，稳定承载驾乘人员、动力总成、行走机构的全部载荷，同时抵御越野过程中来自各个方向的冲击载荷，避免车架出现塑性变形或焊缝开裂问题。从结构设计逻辑来看，整个车架的受力传递路径经过多轮迭代优化：前部倾斜收拢的管架结构，一方面预留出前轮转向机构的安装空间，保证转向轮在沙丘起伏路面的跳动行程不受干涉，

　　另一方面通过多组斜向支撑管将前轮受到的地面冲击分散传递到整个车架的主纵梁上，避免局部应力集中；中部的笼式结构是整个车架的核心承载区，围绕单人驾乘的坐姿空间搭建，横向、纵向、斜向的圆管交叉形成多个稳定的三角形受力单元，既能够满足驾乘人员的操作空间需求，预留出转向操控、座椅固定、动力单元布置的安装边界，又能在发生侧翻、正面碰撞时形成足够的安全溃缩与防护空间，管架的内侧安装边界经过尺寸校核，驾乘人员佩戴头盔、穿戴越野护具时不会与管架发生干涉，同时座椅安装点的位置经过重心匹配，让整车的质心尽量落在前后轮的中心区域，降低沙丘爬坡、侧倾行驶时的翻车风险。车架后部的结构相对平直，主要用于固定后驱动桥、动力总成与燃油/储能单元，

　　通过多根横向连接管保证后部框架的抗扭刚度，避免大扭矩输出时车架出现扭转变形，影响传动系统的同轴度。从安装边界的尺寸控制来看，整个车架的轮距、轴距参数完全适配沙丘越野的通过性需求：前部管架的收拢角度经过反复校核，既保证前轮大角度转向时不会与车架管发生剐蹭，又能缩小前部的迎风面积，降低松软路面行驶时的风阻影响；车架底部的管梁排布预留了足够的离地间隙，避免沙丘行驶时凸起的沙堆托底卡住车架，同时底部的横向管梁可以作为脚踏、底盘护板的安装基点，后期加装护板时不需要额外在主车架上焊接支架，减少对主车架强度的破坏。所有管架的连接节点均采用相贯线切口后满焊的工艺设计，建模时每一处相贯线的配合间隙都控制在合理范围内，保证焊接时的熔深足够，

　　不会出现虚焊、应力集中的问题；不同受力区域的管壁厚度经过匹配，主承载纵梁、碰撞受力关键路径上的圆管采用稍厚的壁厚，辅助支撑、装饰性连接位置的圆管采用薄壁管材，在保证整体结构强度满足越野冲击需求的前提下，尽可能降低车架的整体自重，避免过重的车身导致沙丘行驶时陷沙风险升高。在实际使用场景中，这款管架车架不需要额外的车身覆盖件承担承载功能，后期可以根据使用需求加装轻量化的玻璃钢或铝合金外壳，也可以直接裸露管架用于轻量化越野竞速，车架上预留的多个安装孔位可以直接固定安全带、扶手、储物架等附加配件，不需要二次打孔破坏主结构；整个车架的模块化程度较高，单根管材损坏后可以单独切割替换，不需要整体更换车架，降低户外越野场景下的维修成本，非常适合沙漠穿越、沙丘休闲越野这类对车辆轻量化、抗冲击性、维修便捷性要求较高的使用场景。
