户外便携折叠露营床金属框架结构

　　这款折叠露营床的框架结构，核心服务于户外临时休憩、野外驻训、应急安置等多场景的使用需求，区别于民用居家床具的固定安装属性，整个结构从设计之初就围绕快速展开、收纳后体积紧凑、承重稳定三个核心目标做结构优化。从实际使用场景来看，这类床架需要适配不平整的户外地面，同时要兼顾单人休憩时的受力均匀性，避免局部应力集中导致的杆件变形，还要保证反复折叠展开后铰接部位的旷量控制在合理范围，不会出现使用时的异响或结构失稳。

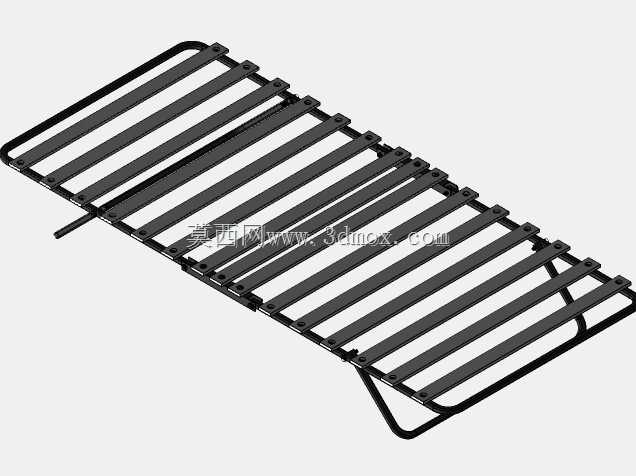

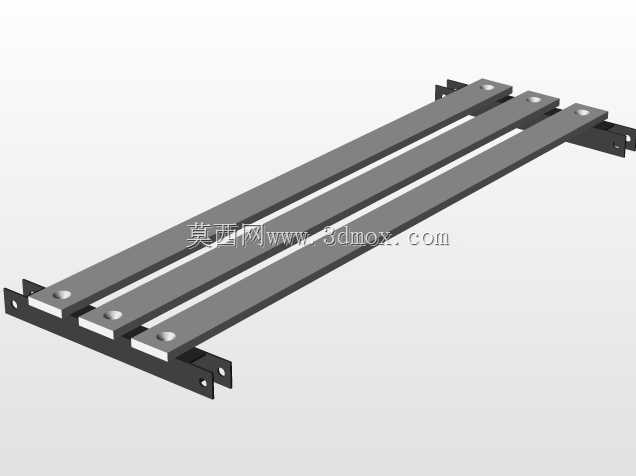

　　整个床架的主体承载部分采用等间距排布的横向承载条设计，每根承载条都通过端部的连接片与两侧的纵向主梁做固定连接，承载条的排布间距经过反复校核，既不会因为间距过大导致铺设床垫后出现局部塌陷，也不会因为排布过密增加整体结构重量、抬升材料成本。两侧的纵向主梁采用矩形截面管材，也就是设计说明中提到的20x20x2mm规格的方管，这种截面的管材相比同截面积的圆管，在承受竖向人体荷载时的抗弯截面模量更有优势，同时方管的平面结构更便于焊接铰接件、承载条连接片等附属结构，焊接时的定位难度更低，焊缝成型质量更容易控制。

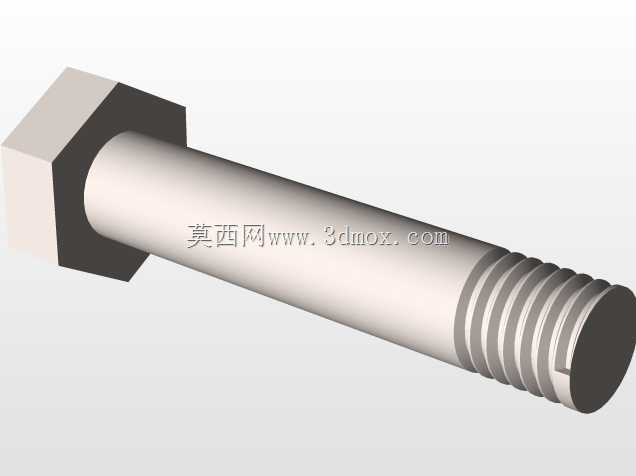

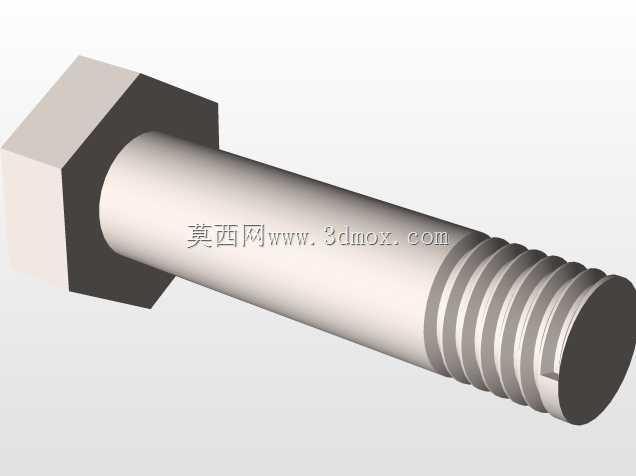

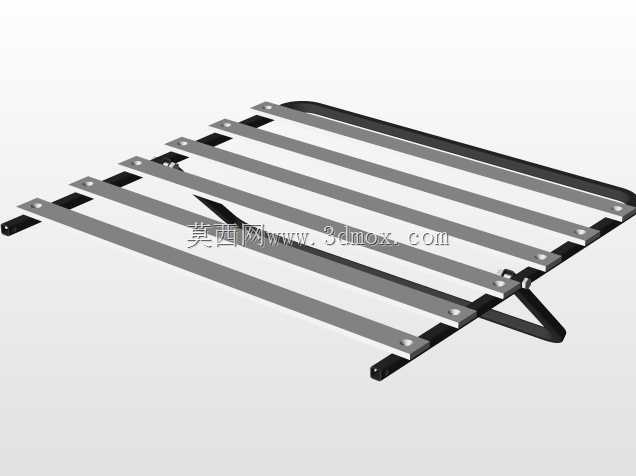

　　结构的折叠功能通过主梁分段处的铰接结构实现，整个床架分为三段可折叠单元，折叠时相邻两段绕铰接轴转动，最终可以将整床收拢为长度仅为展开状态三分之一左右的紧凑形态，便于放入车载储物空间或者户外装备包内。铰接部位采用销轴连接结构，销轴端部做防脱处理，避免反复折叠过程中销轴脱出导致结构散架，同时铰接位置的配合间隙控制在0.1-0.2mm之间，既保证转动时的顺畅度，不会因为加工公差导致折叠卡滞，也不会因为间隙过大造成展开后床架出现横向晃动感。床架的支腿部分与主梁采用一体化弯折加焊接的结构形式，支腿向外倾斜一定角度，扩大整个床架的支撑跨度，提升整体抗侧翻能力，即使使用者在床面翻身或者调整姿态时，重心偏移也不会超出支腿的支撑边界，保证使用过程中的稳定性。

　　在焊接工艺的处理上，所有杆件的连接位置都采用连续角焊缝，焊缝高度根据母材厚度做匹配设计，避免因为焊缝过高导致的应力集中，也不会因为焊缝尺寸不足导致连接强度不够。所有外露的杆件端部都做封堵处理，避免户外使用时雨水、泥沙进入管腔内部造成管材锈蚀，延长结构的户外使用寿命。整个床架展开后的有效承载宽度适配常规单人睡垫的尺寸，长度覆盖绝大多数成年人的身高使用需求，床面距离地面的高度经过优化，既可以避免地面潮气直接接触床面，也不会因为高度过高导致上下床不便，同时在不平整地面使用时，可以通过支腿底部的微调结构（预留的安装位）调整各支腿的接地高度，保证床面始终处于水平状态。

　　从结构受力的角度分析，当人体躺卧在床面时，荷载首先通过床垫传递到横向承载条，每根承载条将承受的荷载分散传递到两侧的纵向主梁，主梁再将荷载传递到四个支腿位置，最终传导到地面。整个传力路径清晰，没有冗余的传力环节，每一段杆件的截面尺寸都经过受力校核，在满足额定承重要求的前提下尽可能减小管材壁厚，控制整体重量，方便单人搬运和操作。折叠锁定结构设置在主梁铰接位置的侧面，展开后只需要将锁定卡扣卡入对应位置，就可以完成整个床架的展开锁定，操作过程不需要额外工具，单人在十几秒内就可以完成展开或者收纳操作，非常适合户外快速搭建的使用需求。

　　考虑到户外使用的复杂环境，整个金属框架表面做喷塑处理，相比普通喷漆层，喷塑层的耐磨性能和耐锈蚀性能更优异，在搬运、使用过程中即使出现轻微的磕碰，也不容易出现涂层脱落的问题，可以适应野外潮湿、多沙尘的使用环境。框架的所有棱角位置都做倒圆角处理，避免尖锐的边角划伤使用者或者划破配套的床面织物、睡袋等装备，细节处的结构处理充分考虑了户外使用的安全需求。
