Plettenberg Nova30千瓦外转子电动机结构

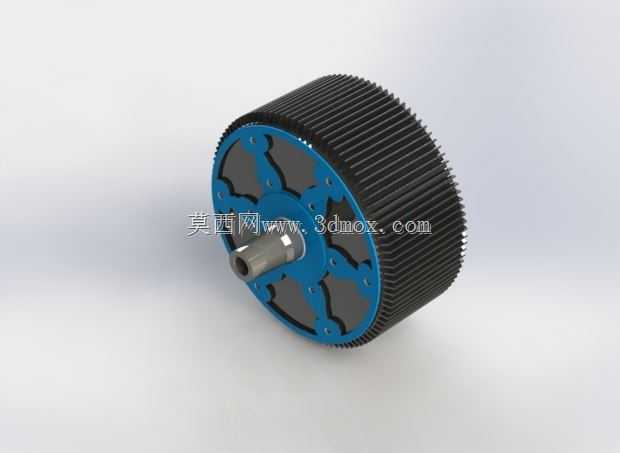

　　这款外转子结构的动力装置，在高功率密度驱动场景中有着极强的适配性，常见于重载无人机动力系统、小型特种电动车辆驱动单元、高性能工业伺服执行机构这类对动力输出重量比要求严苛的场合。区别于传统内转子电机的结构逻辑，它将永磁体贴装在带散热齿的旋转外壳内侧，定子绕组固定在中心输出轴侧的安装基座上，这种布局能在相同外径尺寸下获得更大的气隙直径，直接提升扭矩输出的力臂长度，同等功率参数下整机轴向长度可以压缩近三成，对于安装空间轴向尺寸受限的设备布局十分友好。

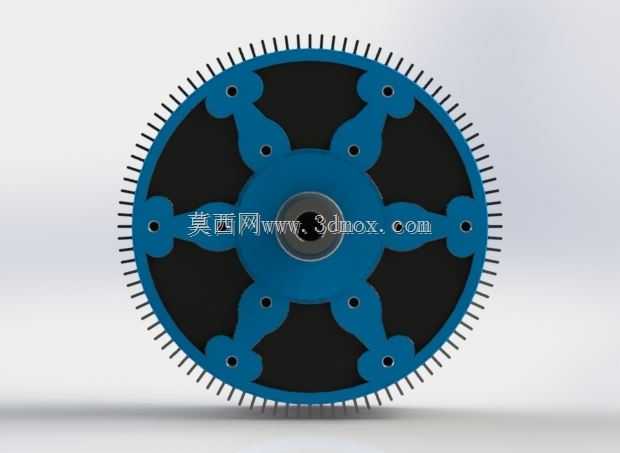

　　从结构设计细节来看，外壳外圈一体成型的轴向散热齿并非装饰性结构，转子旋转时齿槽会带动周边空气形成定向轴向气流，直接带走绕组工作产生的热量，不需要额外加装散热风扇就能满足持续额定功率运行的散热需求，这一设计也减少了额外旋转部件带来的振动源，整机运行的动平衡精度更容易控制。端盖采用蓝色高强度铝合金材质加工，通过周向均匀分布的紧固件与转子外壳连接，端盖上的镂空结构既减轻了端盖自身重量，也能让气流直接冲刷定子绕组端部，进一步强化散热效率，同时镂空区域的筋条结构做了等强度优化，在高速旋转时能承受永磁体产生的离心载荷，不会出现端盖形变蹭到定子的故障。

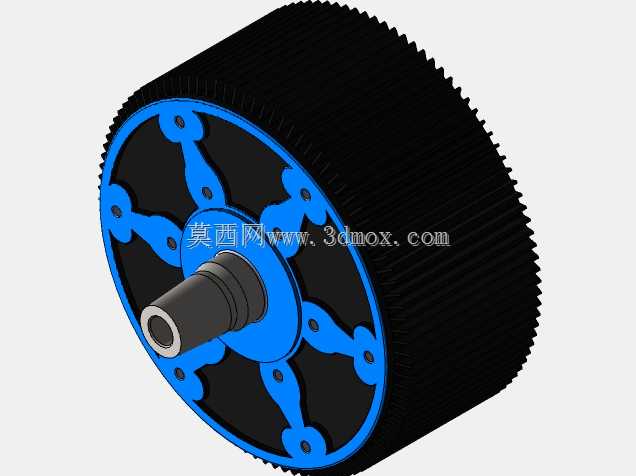

　　输出轴采用高强度合金钢材质加工，轴伸端做了标准的定位轴肩与键槽结构，适配常规的联轴器、同步带轮安装需求，轴与定子基座的配合位置采用双轴承支撑布局，靠近输出端的轴承承载径向负载，内侧轴承承担轴向窜动的限位，能承受直连驱动轮、螺旋桨这类存在一定径向载荷的工况，不需要用户额外设计支撑轴承座。安装边界上，定子基座的端面上预留了周向均布的安装螺纹孔，安装时只需要在对接的设备安装板上加工对应位置的过孔，就能直接完成电机的固定，不需要额外制作定制安装支架，中心轴的同轴度在出厂装配时已经完成校准，用户安装时不需要额外调整定转子同轴度，能大幅缩短设备集成的装配周期。

　　实际选型适配时需要注意，这款电机的动力输出特性偏向高转速大扭矩区间，在额定转速下运行时效率能达到九成以上，搭配对应的驱动器可以实现宽范围的转速调节，低速段的扭矩波动控制在极低水平，既可以作为小型移动设备的直驱动力源，也能搭配减速机构作为重载执行机构的动力单元。绕组的绝缘等级满足工业场景长时间运行要求，端盖的密封结构可以阻挡常规工况下的粉尘侵入，在非高湿高腐蚀的工业环境中不需要额外做防护处理。从建模逻辑来看，整个模型的装配关系完全还原实际生产的装配流程，转子外壳、永磁体、定子铁芯、绕组、端盖、轴承、输出轴每个零件都做了独立的建模特征，零件之间的配合公差完全按照实际加工的公差带设置，比如轴承与轴的过盈配合量、端盖与转子外壳的止口配合间隙都符合机械设计的常规标准，结构设计人员可以直接参考这个模型的布局逻辑，完成同类型高功率密度外转子电机的方案设计，也可以在做设备整体布局时直接调用这个模型，核对安装空间的干涉情况，不需要重新测绘电机的外形尺寸。

　　在实际的设备集成场景中，这类外转子电机因为转子本身的转动惯量比同功率内转子电机更大，运行时的转速稳定性更好，在对转速波动要求高的输送、牵引场景中，能减少驱动器的动态调节压力，降低控制系统的调试难度。散热齿的齿形做了导角优化，高速旋转时不会产生尖锐的风噪，对于有低噪音要求的室内设备场景也能适配。输出轴的轴伸长度做了通用化设计，既可以搭配标准键连接的传动件，也能适配胀套连接的无间隙传动结构，满足高精度伺服定位场景的传动需求。
