RC遥控车配套频谱信号接收模块结构

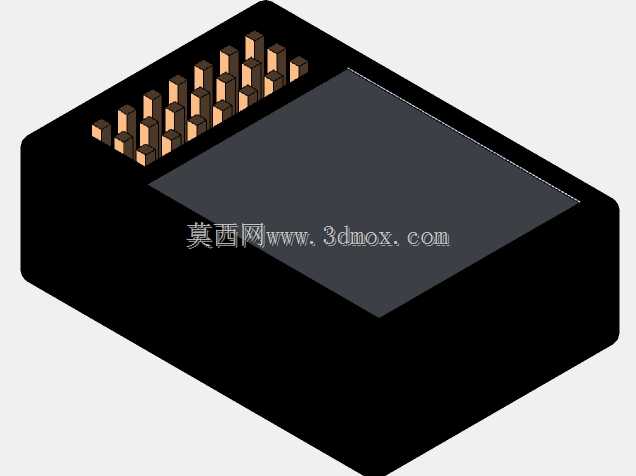

　　在RC遥控车改装与自制项目的电子系统搭建环节，信号接收模块是决定操控响应稳定性、信号抗干扰能力的核心部件，这款频谱SRS4200接收模块，正是针对小型RC模型车的紧凑安装空间、复杂电磁工作环境做的定向结构设计，区别于通用航模接收机的宽适配结构，这款模块从外形轮廓到接插件布局，都完全贴合桌面级3D打印RC车架的电子仓安装边界。从实际装车应用场景来看，这类接收模块主要承担遥控器端射频信号的接收、频谱解析、指令转换功能，把操作者发出的油门、转向、通道切换指令，转化为电调、舵机可识别的PWM信号输出，相比普通单频接收机，带频谱解析功能的模块可以在2.4G频段拥挤的场地环境下，自动筛选干净的通信信道，避免多车同场竞技时出现的信号串扰、

　　失控断连问题，尤其适合室内RC车场、多车聚会的复杂电磁场景。从结构设计思路上，模块整体采用方正的矮盒式壳体，壳体上表面做平整无凸起设计，既可以直接用双面泡棉胶粘贴固定在车架电子仓的平面上，也能适配3D打印的定制安装卡座，壳体边缘做了0.5mm的小圆角过渡，避免安装时刮伤电子仓内的导线绝缘层，也能在车辆发生碰撞、侧翻时分散壳体受到的冲击应力，减少内部电路板受冲击脱焊的概率。接插件全部布置在壳体的同一侧短边端面，采用排针直插式结构，排针按照信号通道、电源正负极的顺序做等距排列，间距匹配标准杜邦线的插针规格，接线时不需要额外做转接头，顺着排针顺序依次插入舵机、电调的信号线即可，不会出现线束交叉缠绕的问题，接插件的凸起高度控制在8mm以内，

　　不会超出电子仓的侧边安装边界，避免车架行驶过程中接插件碰到悬挂摇臂、转向拉杆等运动部件。从安装边界尺寸来看，模块整体长宽尺寸控制在30mm*25mm范围内，壳体总高度不含排针为10mm，刚好能适配1:28、1:24比例小型RC车的电子仓预留空间，不需要对车架原有结构做切割修改，壳体底部预留了两个直径2mm的安装定位孔，孔距为20mm，可以配合M2自攻螺丝直接固定在碳纤维车架的安装位上，相比单纯的胶贴固定，螺丝固定的方式在车辆高速越野、跳台落地的强震动场景下，不会出现模块移位、接插件松脱的问题。功能结构层面，壳体内部预留了屏蔽层安装槽，可以加装薄铜片做电磁屏蔽，减少车上电调、电机工作时产生的电磁杂波对信号接收的干扰，

　　壳体上表面对应内部频谱处理芯片的位置，做了密集的微小型散热凹槽，不需要额外加装散热片，就能通过壳体本身的热传导把芯片工作产生的热量散出，避免长时间连续跑车时芯片过热出现信号解析延迟、丢帧的问题。在实际装车调试的过程中，这款模块的接插件朝向设计也充分考虑了走线合理性，所有接线从单侧引出后，可以顺着车架的侧边线槽走到对应的舵机、电调位置，线束长度只需要预留30mm即可完成布线，不会因为线束过长在车架内部晃动，也减少了线束被传动齿轮卷入的风险，模块的电源输入引脚做了防反接的结构限位，插针的正负极位置做了差异化的宽度设计，反插时无法完全插入排针，避免新手接线时接反电源烧坏模块。针对RC模型车经常遇到的泥水、灰尘飞溅场景，模块壳体的上下盖结合处做了一圈0.3mm的凸台卡槽，组装时可以在卡槽内涂抹少量密封胶，实现基础的防尘防泼溅能力，应对日常跑车时的路面溅水、轮胎带起的灰尘完全足够，不需要额外做防水包裹处理，也不会因为包裹防水胶带影响模块的散热性能。
