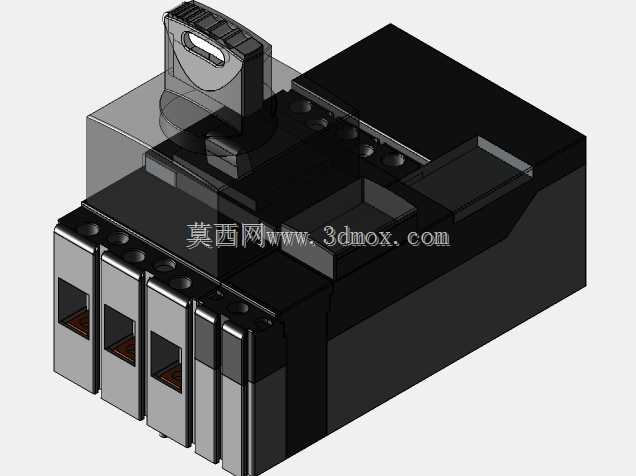

在低压配电系统的终端配电与支路保护场景中,塑壳断路器是承担过载、短路、欠压保护核心功能的关键元件,本次呈现的ABB SACE Tmax系列断路器三维结构,完整还原了产品从外部操作机构到内部接线腔体的全部细节,可直接用于低压柜、动力配电箱、电机控制回路的三维布局设计与干涉校验。从实际工程应用来看,这类断路器常被安装在二级配电的出线侧,对接下游的电机回路、照明回路、工业设备供电回路,当回路中出现超过额定阈值的过载电流时,内部的热脱扣机构会通过双金属片受热形变触发脱扣动作,切断供电回路;当出现短路大电流时,电磁脱扣机构会在毫秒级时间内吸合触发脱扣,快速分断故障电流,避免故障范围扩大,同时配套的操作手柄具备明确的分合位置指示,运维人员可直观判断回路通断状态,手柄的操作力经过调校,既保证分合闸动作的可靠性,也避免操作力过大导致的机构损伤。
从设计思路层面拆解,该款断路器的整体布局采用模块化堆叠设计,上部为操作机构与脱扣器腔体,下部为进出线接线端子排,四极的接线腔体沿宽度方向等距排布,每个接线腔都预留了足够的接线空间,可适配对应线径的铜芯电缆或铜排连接,接线端子的压紧结构采用斜面自锁设计,螺栓拧紧时会通过斜面将导线压向端子底部的防滑纹区域,避免长期运行中导线松动导致的接触电阻过大、发热烧蚀问题。外壳部分采用高强度阻燃工程塑料,不同功能区域的外壳壁厚根据受力情况做了差异化设计:操作手柄周围的外壳壁厚做了加厚处理,可承受分合闸操作时的冲击力,接线腔体的外壳则设置了多道加强筋,既提升外壳的结构强度,也能在分断短路电流时,承受内部电弧产生的瞬时压力,避免外壳破裂。
外形尺寸与安装边界方面,该断路器的安装方式为标准35mm导轨安装加螺栓固定双模式,底部的导轨卡扣结构与安装孔位完全匹配行业通用的低压柜安装梁尺寸,安装时可先通过导轨卡扣将断路器临时固定在安装梁上,再拧紧两侧的固定螺栓完成最终固定,无需额外制作定制安装支架。断路器的进出线方向支持上进下出或下进上出两种接线方式,三维模型中完整还原了接线端子的朝向与空间位置,在做柜内布局时,可直接测量接线端子到柜门、到相邻元件的安全距离,保证接线完成后电缆的弯曲半径符合施工规范,同时预留足够的运维操作空间,避免相邻元件遮挡操作手柄或接线端子。操作手柄的突出高度经过精准控制,既保证操作时的握持空间,也不会因为突出过多导致柜门关合时出现干涉,手柄的分闸、合闸、脱扣三个位置的行程与角度都在模型中做了准确还原,在做柜门开孔设计时,可直接匹配对应的操作机构延伸轴尺寸,无需额外校核行程。
从结构细节来看,断路器的极间设置了绝缘隔弧板,每个极的灭弧室都独立封闭,分断故障电流时产生的电弧会被限制在对应极的灭弧室内,通过灭弧栅片切割、冷却电弧,快速熄灭电弧,避免极间飞弧导致的相间短路。模型中还还原了断路器侧面的辅助触点安装位,实际应用中可根据需求加装辅助触点、报警触点,将断路器的分合状态、故障脱扣状态上传到配电监控系统,实现配电回路的远程状态监测。在做三维布线设计时,可直接依托该模型的接线端子位置,规划柜内电缆的走线路径,计算电缆的下料长度,避免实际施工时出现电缆长度不足或冗余过多的问题,同时可校验电缆与其他发热元件的距离,保证电缆长期运行的环境温度符合绝缘材料的耐温要求。
