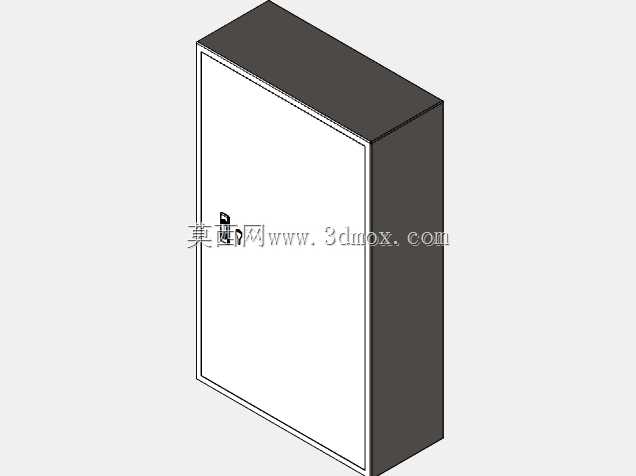

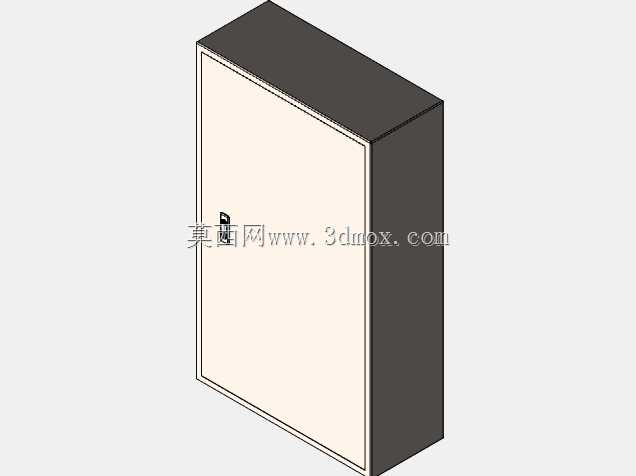

日东款壁挂式工业电气控制箱体结构

　　这款壁挂式电气控制箱体，是工业现场电控系统集成的常用承载部件，日常多应用在车间生产线旁、自动化设备侧装位、小型动力配电节点这类场景，用来容纳低压控制元件、小型断路器、端子排、继电器组这类电控器件，把零散的电控部件整合在封闭壳体内，既可以规避车间内粉尘、切削液飞溅、意外触碰带来的安全隐患，也能让现场布线更规整，后期运维排查线路时更有条理。从结构设计逻辑来看，这款箱体采用单开门壁挂式布局，整体为SPCC钣金折弯焊接成型，门板和箱体主体的折边做了贴合限位，关门后能实现基础的防尘防护，适配多数干燥无强腐蚀的工业室内场景。箱体的安装边界非常明确，宽度方向总尺寸为600mm，高度方向总尺寸为1000mm，箱体进深为250mm，

　　这个尺寸区间刚好适配多数中小型设备的电控系统容纳需求，既不会因为尺寸过大占用过多墙面安装空间，也不会因为内部容积不足放不下常规的电控元件排布。设计时在门板侧边预留了锁具安装位，配套的锁具可以实现门板的锁闭，避免非运维人员随意打开箱体触碰带电部件，符合工业现场的安全防护要求。箱体背部预留了壁挂安装的固定点位，安装时可以直接通过膨胀螺栓固定在混凝土墙面，或者通过安装支架固定在设备的立式型材框架上，不需要额外做复杂的安装转接结构，现场施工的适配性很强。从内部结构来看，箱体内部预留了标准的安装导轨固定位，可以直接卡装标准DIN导轨，用来固定断路器、继电器、端子排这类标准导轨安装的电气元件，同时箱体侧壁预留了进出线的敲落孔位，

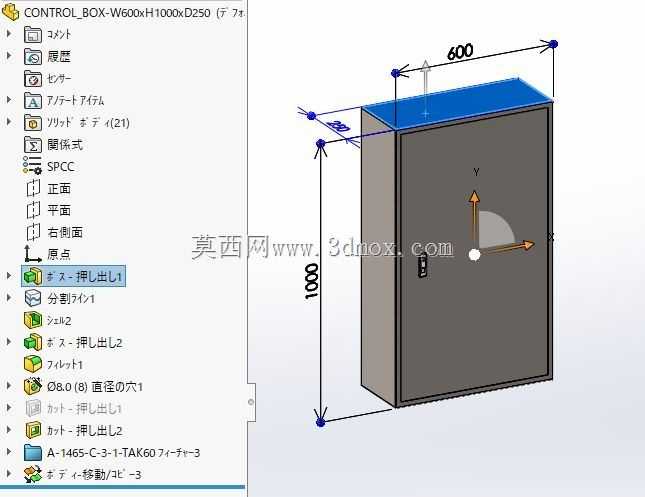

　　现场布线时可以根据实际走线方向敲开对应位置的孔位，安装格兰头或者护线套来保护进出线缆，避免线缆割破绝缘层带来的漏电风险。门板和箱体主体之间预留了接地端子的安装位，安装时需要把门板和箱体主体用黄绿接地线做可靠连接，避免静电积累或者漏电时门板带电，符合低压电控设备的安全规范。在三维建模的细节处理上，这款模型还原了钣金折弯的止裂槽结构、焊接处的贴合面、门板折边的加强结构，还有锁具的安装位细节，做结构设计时可以直接参考这个模型的尺寸边界，来排布内部的元件布局，提前核算走线空间是否充足，避免实际生产时出现元件装不下、走线空间不足的问题。这类箱体在选型时，首先要确认内部需要容纳的元件总厚度，250mm的进深可以满足多数小型PLC、断路器、

　　开关电源的排布需求，如果元件深度较大就需要选更深的箱体，其次要确认安装墙面的承重能力，装满元件后的箱体重量多在二十到三十公斤区间，壁挂安装时必须保证固定螺栓的承重满足要求，避免箱体脱落。另外这款箱体的门板是整面平板结构，后期可以根据需求在门板上开孔安装按钮、指示灯、触摸屏等人机交互元件，不需要额外改动箱体的主体结构，适配不同设备的电控操作需求。在做设备整体布局时，这类壁挂电箱的安装高度通常建议把箱体中心位置距地面1.4米到1.6米区间，这个高度刚好适合运维人员站立操作门板上的按钮或者观察指示灯状态，不需要弯腰或者踮脚，符合人机工程学的要求。箱体的顶部做了微向前的倾斜折边？不对，看模型是平顶结构，哦对，平顶结构的话安装时要注意尽量避开有滴水的位置，如果必须安装在有滴水风险的区域，需要额外加装防雨顶罩，避免水顺着箱体缝隙渗入内部造成元件短路。从钣金加工的角度来说，这款箱体的折弯工艺都是常规的90度折弯，没有复杂的异形折弯结构，加工难度低，普通的钣金加工厂都可以生产，表面处理通常采用静电喷塑，颜色多为浅灰色或者米白色，适配工业现场的整体视觉风格，也能提升钣金的防锈能力。
