FRC竞赛5990号竞技机器人结构设计

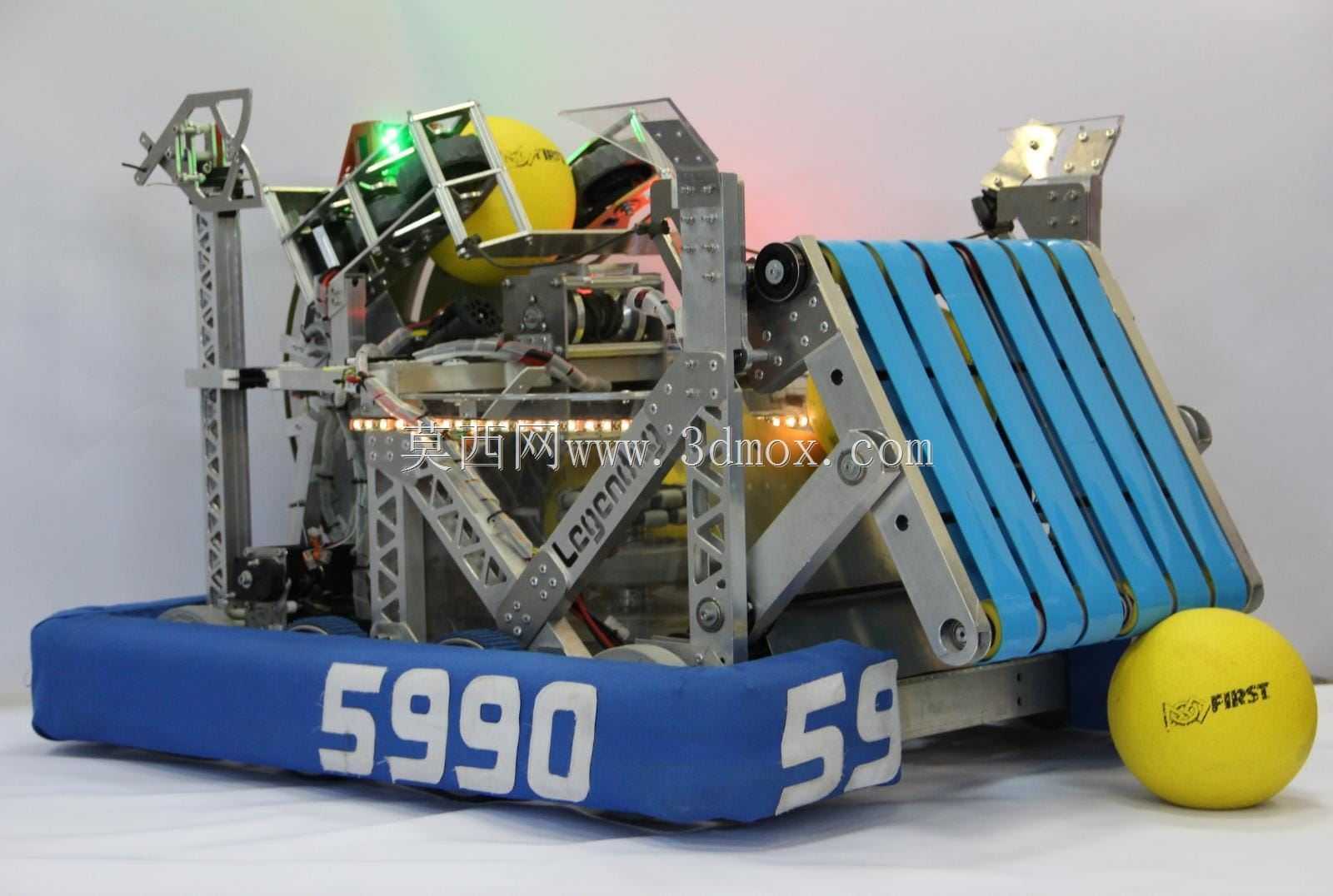

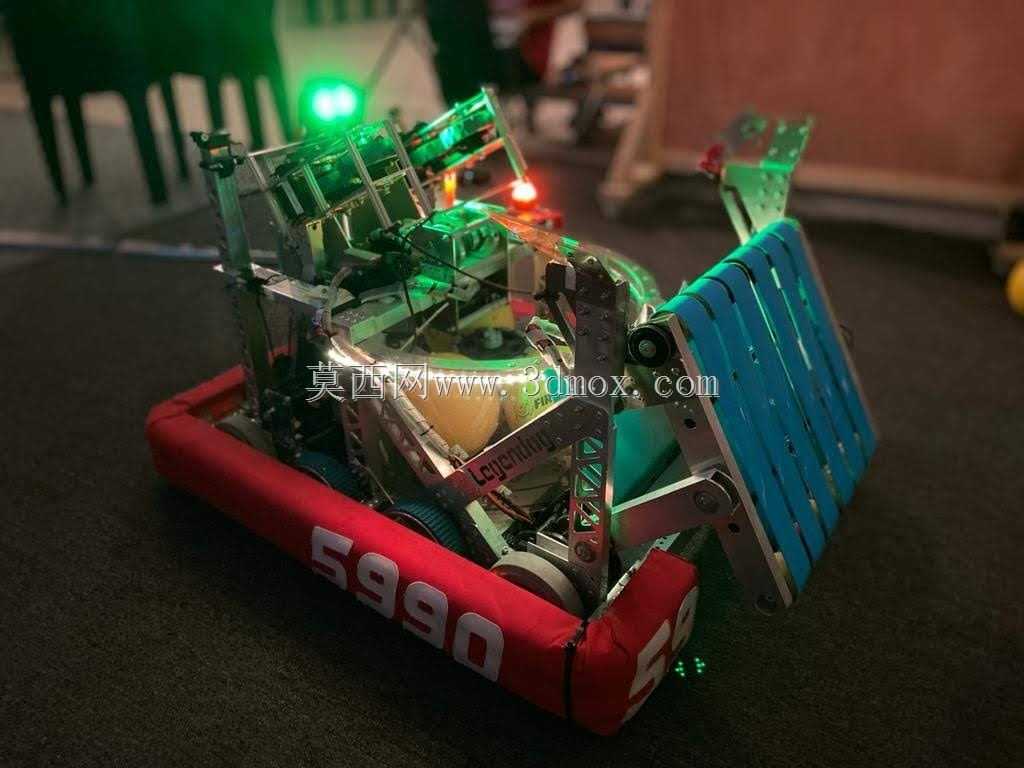

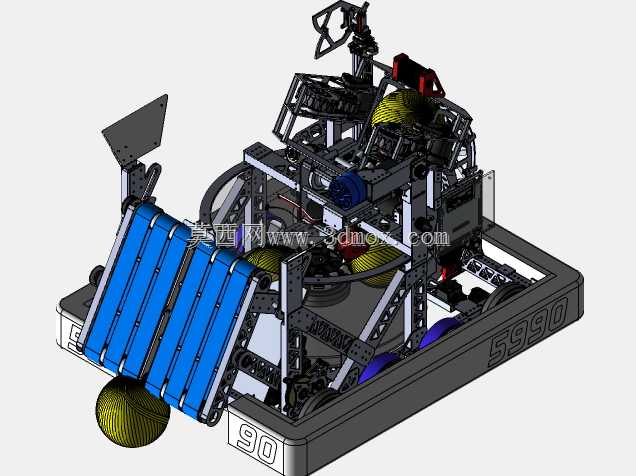

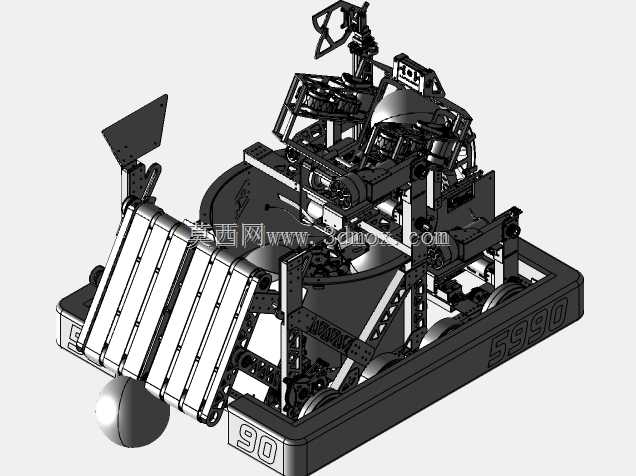

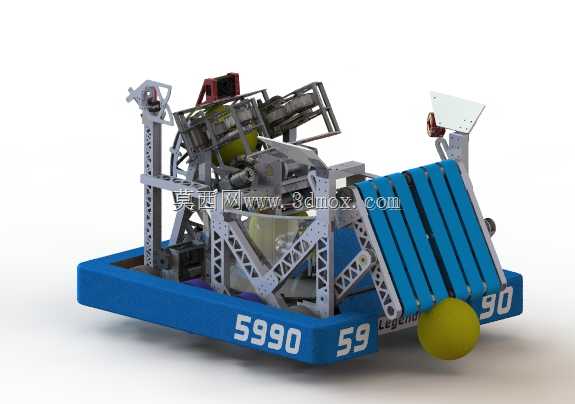

　　该竞技机器人面向青少年机器人竞技赛事场景设计，核心用途是在赛事场地内完成球体类道具的拾取、转运与投射动作，同时具备对抗场景下的结构防护与场地移动能力。从结构布局来看，整机采用底部框架式承载底盘作为安装基准，底盘采用铝型材拼接的桁架式结构，在保证整体刚性的前提下尽可能降低自重，底盘四周设置了带数字标识的防撞护边，能够在对抗碰撞中吸收部分冲击能量，避免内部核心传动部件受撞击损坏。底盘上方的功能模块采用分层布局，前部设置多组平行排列的蓝色辊道式拾取机构，辊道倾斜布置，下端贴近场地地面，能够在机器人行进过程中将地面的黄色球体道具引导至辊道表面，通过辊道的同步转动将球体抬升输送至中部存储区域。中部存储区域采用镂空桁架式框架搭建，

　　预留了足够的球体容纳空间，框架杆件采用三角形镂空设计，在减轻结构重量的同时保证框架的抗扭刚性，避免机器人急停、转向时框架出现形变导致球体卡滞。后部设置投射执行机构，机构通过多组铰接支架与底盘框架连接，可通过舵机驱动调整投射角度，配合存储区域的推送结构将球体以指定初速度投射至目标区域，机构上设置的白色挡片用于限定球体的投射轨迹，减少投射过程中的球体偏移。整机的动力传输路径经过优化，驱动轮布置在底盘两侧靠后位置，配合前部的从动万向轮实现场地内的全向移动，驱动电机安装在底盘内侧低位，降低整机重心，提升机器人行进、转向过程中的稳定性，避免急转时出现侧翻风险。从安装边界来看，整机外轮廓尺寸严格匹配赛事规则的尺寸限制，

　　所有突出结构均未超出底盘的投影边界，各运动机构的活动行程经过干涉校验，拾取辊道的抬升角度、投射机构的俯仰范围均不会与底盘框架、存储结构发生运动干涉，所有电气走线均沿框架杆件内侧布置，通过线卡固定，避免运动过程中线路被拉扯、磨损。结构设计过程中充分考虑了赛事场景下的快速维护需求，所有功能模块均采用快拆式连接结构，可在赛事间隙快速更换损坏的辊道、传动齿轮等易损件，框架连接处采用标准紧固件连接，无需特殊工具即可完成拆装调整。拾取辊道表面做了防滑处理，能够在不同场地地面材质下稳定拾取球体，避免出现打滑漏球的情况，投射机构的末端设置缓冲结构，减少球体投射瞬间的冲击振动，提升投射精度。整机的重量分布经过配平调整，前部拾取机构与后部投射机构、电池组件的重量相对平衡，避免出现头重脚轻导致的行进抓地力不足问题，底盘底部距离地面的高度经过优化，既能够顺利通过场地内的小型障碍，又不会因离地过高导致重心上移影响稳定性。
