轮式移动喷雾作业小车结构设计方案

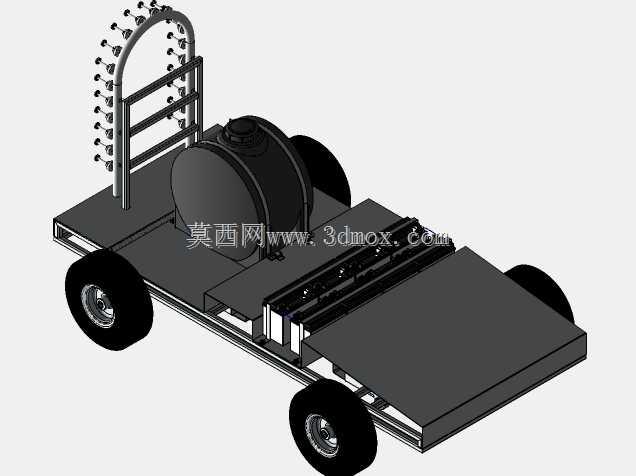

　　这款轮式移动喷雾作业设备，核心面向设施农业棚室消杀、大田低矮作物叶面施药、厂区公共区域常态化消杀这类需要持续移动喷施作业的场景，区别于传统背负式喷雾设备的人力依赖，也不同于大型牵引式喷雾机的转弯半径限制，整体采用四轮承载的平板式底盘布局，能够在宽度1.2米以上的狭窄作业通道内完成转向、直行、定点停留喷施的全套动作。从结构布局来看，底盘采用框架式型材拼接的承载结构，上层平板划分出三个明确的功能安装区域：靠前位置预留了电池与控制模块的安装位，中部固定大容量卧式储液罐，靠后位置竖立安装拱形多喷头喷架，平板尾部延伸出的平整区域可根据作业需求加装药泵、流量调节阀或是额外的载物托架，各安装位的连接孔位均做了统一的间距设计，

　　方便后期根据不同作业场景更换对应功能部件。行走部分采用四轮独立安装的结构，两个前轮作为转向轮匹配转向拉杆组件，两个后轮作为驱动轮连接减速传动组件，轮胎选用实心橡胶材质，既能够适应田间泥土路面的轻微颠簸，也能在硬化厂区路面平稳行驶不会留下压痕，整车的离地间隙控制在120mm，既可以越过田埂、减速带这类常见的路面凸起，也不会因为重心过高导致喷施作业时出现侧翻风险。喷架部分采用拱形弯管搭配多层横管的结构，横管上按照等间距排布安装喷头座，单个喷架最多可安装16个雾化喷头，喷头的喷射角度可通过调节座上的锁紧螺母手动调整，能够同时覆盖作物叶面、植株中部以及地面区域，喷架与底盘之间采用螺栓固定的可拆卸连接，当需要针对高杆作物作业时，

　　可更换加高款的喷架组件，不需要改动底盘的主体结构。储液罐采用卧式圆柱形的滚塑成型结构，顶部开设大口径加液口方便配药与清洗，侧面预留液位观察窗与出液接口，罐体底部通过抱箍与橡胶减震垫固定在底盘安装位，能够避免行走过程中液体晃动带来的重心偏移，罐体的容积匹配整车的续航能力，单次加液可完成2000平米左右区域的连续喷施作业。设计过程中优先考虑了设备的维护便捷性，所有管路均沿底盘框架的内侧走线，通过管卡固定避免被路面杂物剐蹭，电气线路与液体管路做了物理分隔，防止药液渗漏造成电路短路，各功能模块之间均采用快插接口连接，日常更换泵体、调整喷头或是检修行走机构时，不需要对整体结构做大面积拆解。从安装边界来看，

　　整车的最大外廓尺寸控制在长1200mm、宽850mm、高1100mm的范围内，能够顺利通过普通农用大棚的出入口、厂区的标准防火门，不需要对作业场景的通行空间做额外改造，喷架竖起后的最高点距离地面1100mm，在棚室内作业时不会触碰到棚架的支撑构件，平板尾部的延伸承载区最大可承载15kg的附加设备，可根据需求加装遥控接收模块、路径识别传感器，升级为自主导航作业的无人喷雾设备。实际作业过程中，设备的行走速度可通过控制模块在0.5m/s到2m/s之间无级调节，匹配不同喷施浓度下的作业行进速度要求，药泵的工作压力可独立调节，能够根据喷头的型号调整雾化效果，既可以喷出大粒径的液滴做地面消杀，也可以喷出细雾做叶面肥喷施，覆盖不同场景的作业需求。底盘框架的型材选用标准规格的工业铝型材，不需要开模即可完成加工组装，后期如果出现结构件损坏，可直接采购对应规格的型材替换，降低了设备的全生命周期维护成本，各轮组的安装座均设计了长条形调节孔，可根据轮胎的磨损情况调整轮轴的位置，保证传动皮带或是链条的张紧度处于合理区间。
