工业气瓶安全防护固定架结构设计

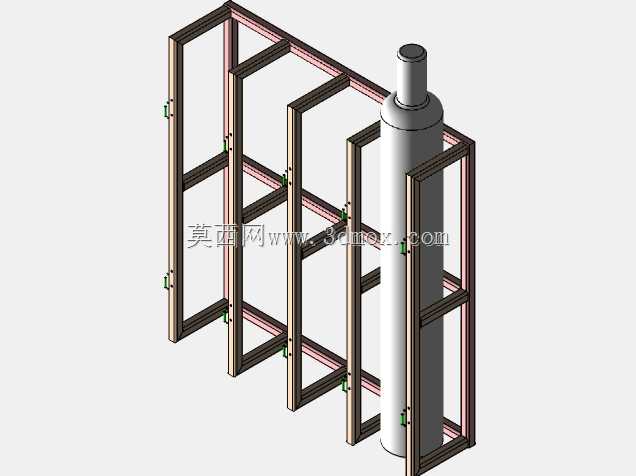

　　在工业生产车间、实验室、气体供应站点等涉及高压气瓶存储与使用的场景中，气瓶的可靠固定是安全管控的核心环节之一，高压气瓶多为圆柱形薄壁承压结构，充装后整体重心偏高，若受外力碰撞、地面震动或意外拖拽极易发生倾倒，轻则造成瓶阀断裂引发气体泄漏，重则导致瓶体飞射、易燃易爆或有毒气体扩散等恶性安全事故，这套防护固定架正是针对这类场景的刚性防护需求设计的实体结构。从结构组成来看，整套固定架采用多组平行排布的矩形框式单元拼接而成，每个单元对应单只气瓶的独立固定位，相邻框架之间通过横向连接杆件形成整体刚性连接，避免单组框架受力后出现侧倾偏移；框架主体采用标准型钢弯折焊接成型，型材截面选型兼顾结构强度与材料成本，

　　在满足侧向抗冲击载荷要求的前提下尽可能降低整体自重，方便现场移位与安装调整。每个固定位的内侧预留了与标准工业气瓶外径匹配的容纳空间，气瓶装入后瓶体与框架内侧的间隙控制在合理范围，既不会因为间隙过小导致气瓶取放困难，也不会因为间隙过大造成气瓶在架体内出现大幅晃动；框架对应瓶身中上部、中下部的位置设置了快装式固定卡扣，卡扣采用弹性锁紧结构，无需额外工具即可完成气瓶的锁紧与解锁操作，日常更换气瓶时操作效率更高，卡扣与瓶身接触的位置加装了柔性缓冲垫，避免刚性接触刮伤瓶身漆面，同时也能抵消部分设备运行带来的微幅震动，减少瓶体与框架之间的摩擦异响。整套固定架的安装边界适配常规工业厂房的地面条件，底部框架与地面接触的位置设置了安装孔位，

　　可通过膨胀螺栓与混凝土地面完成刚性固定，对于需要经常调整工位的场景，也可在底部加装防滑橡胶垫实现无钻孔放置，橡胶垫的静摩擦系数满足满瓶状态下的水平抗滑要求，不会因为日常轻微碰撞出现整体滑移。从设计逻辑上，这套结构没有采用全封闭的柜体式设计，而是选择了通透的框架结构，一方面是方便日常巡检时直接观察瓶身的压力标识、检验标签与外观状态，无需打开柜门即可完成日常安全点检；另一方面通透结构不会阻碍气瓶周边的空气流通，若出现微量气体泄漏可快速扩散，避免在封闭空间内积聚达到危险浓度。框架的竖向杆件高度覆盖气瓶总高度的三分之二以上，顶部位置刚好避开气瓶瓶阀与减压阀的安装区域，不会影响气瓶的管路连接与压力调节操作，

　　同时足够的防护高度可以阻挡来自侧面的意外撞击，避免外力直接作用到瓶阀等薄弱部件。在多瓶组并排使用的场景下，这种模块化的框架结构可以根据现场的气瓶数量灵活拼接扩展，相邻单元之间的连接孔位采用标准化间距设计，无需额外加工即可完成2瓶位、4瓶位甚至更多瓶位的组合安装，适配不同规模的用气点需求。结构的受力设计经过针对性优化，当单个固定位受到侧向冲击力时，作用力会通过横向连接杆件分散到相邻的所有框架单元上，避免单根杆件受力过载出现变形，整体抗侧向冲击能力远高于单组独立固定支架。框架表面采用防锈涂装处理，适配车间内可能存在的潮湿、轻微腐蚀的环境，延长结构的实际使用寿命，所有杆件的连接位置均采用满焊工艺，焊接后打磨去除焊渣与尖锐边角，避免安装与使用过程中划伤操作人员。在实际使用场景中，这套固定架既可以用于车间固定工位的气瓶长期存储，也可以用于临时用气点的气瓶固定防护，相比传统的链条式固定方式，框架式结构的防护范围更大，不仅能防止气瓶倾倒，还能形成物理隔离屏障，阻挡日常作业过程中搬运设备、物料对气瓶的意外碰撞，从硬件层面降低气瓶使用环节的安全风险。
