工业铝型材剖面模块化结构设计

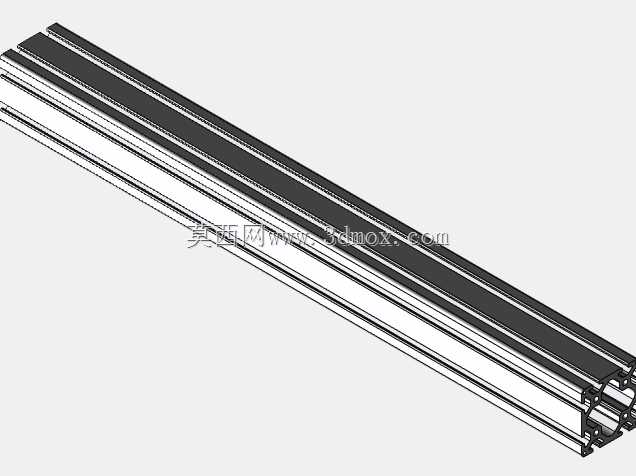

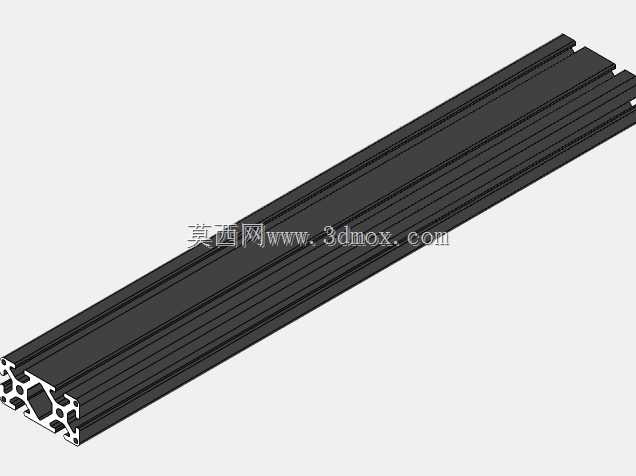

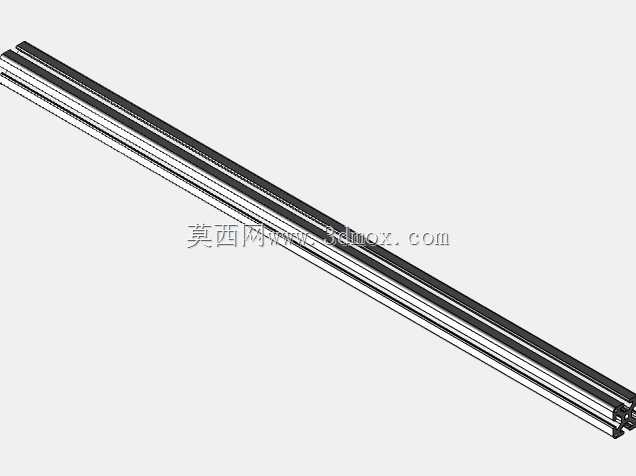

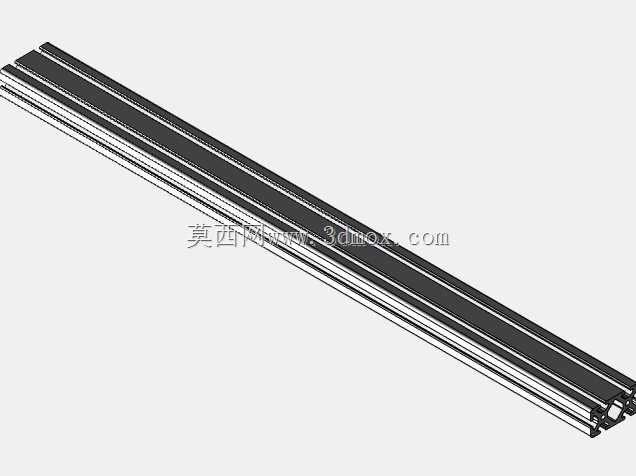

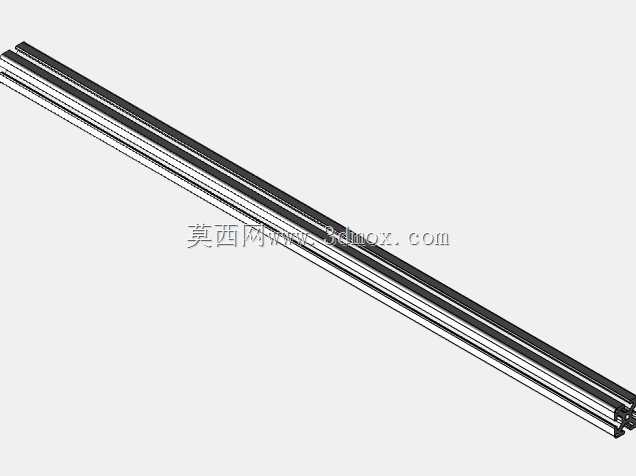

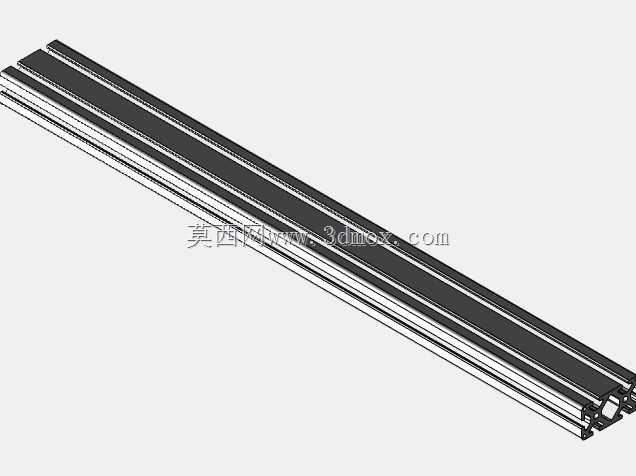

　　本次呈现的铝型材剖面模块化结构，是工业框架搭建场景中应用极广的基础构件，这类构件的设计核心是兼顾装配通用性与结构承载合理性，在自动化生产线机架、设备防护围栏、检测工作台架体、物料输送线侧撑结构中都能看到这类型材的身影。从结构剖面来看，这款型材采用多腔室对称设计，两侧预留标准T型槽道，槽道的开口尺寸、槽底宽度都严格遵循通用工业铝型材的装配规范，不需要额外打孔攻丝，就能通过配套的T型螺栓、角码连接件实现快速拼接，这也是模块化设计最核心的优势——现场装配不需要复杂的机加工工序，只需要按照设计长度切割型材，就能完成不同尺寸框架的搭建，大幅缩短设备架体的施工周期。

　　在实际选型应用中，这类型材的槽道设计可以兼容多种外接附件，比如传感器安装支架、透明防护板压条、走线槽固定卡扣、输送线的导轨安装座都能直接嵌入槽道固定，不需要在型材表面额外钻孔破坏结构强度。从剖面的加强筋布局来看，型材的中部设置了两道纵向加强筋，将型材内腔分隔为三个独立腔室，这种设计一方面提升了型材的抗弯截面模量，在同等米重的情况下，比单腔型材的抗弯曲变形能力提升30%以上，另一方面多腔结构也能降低型材挤压生产时的壁厚不均问题，提升成品的直线度精度。

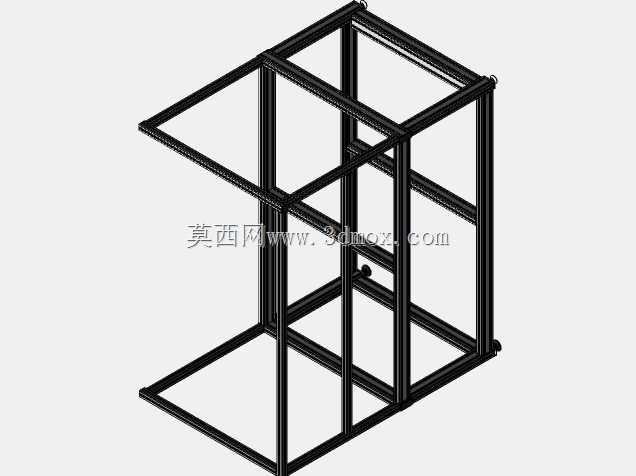

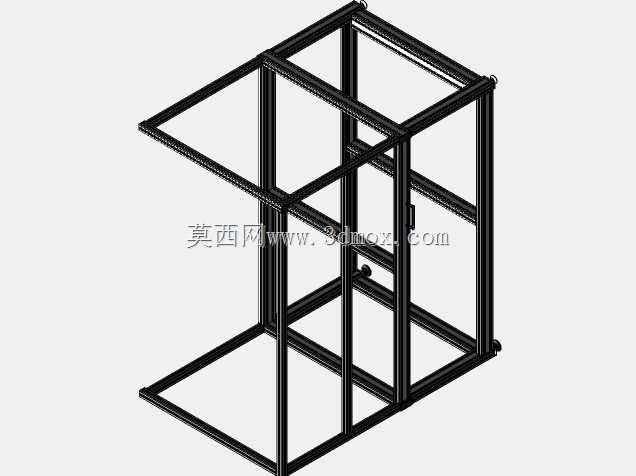

　　设计这类模块化型材的时候，首先要考虑的是安装边界的兼容性，型材的外轮廓宽度、高度都采用通用工业型材的标准模数，相邻型材拼接时，端面可以完全贴合，不会出现台阶错位，角码连接的沉孔位置也和型材端面的安装孔位精准匹配，装配时不需要反复调整对齐。型材的表面采用阳极氧化处理，氧化膜厚度控制在10微米以上，既能在车间多尘、有少量切削液飞溅的环境下长期使用不发生锈蚀，也能避免表面产生划痕影响外观。在实际搭建长跨度框架的时候，这类型材的直线度公差控制在每米0.5毫米以内，多根型材拼接后，整体框架的平面度不会出现累积误差，对于需要安装直线导轨、输送辊道的架体来说，这种精度可以直接满足安装要求，不需要后期再对架体进行校平处理。

　　从功能特性上来说，这种剖面模块化的设计还支持型材的灵活裁切，不管是做100毫米短的设备连接脚座，还是做6米长的生产线主梁，都可以根据实际需求切割，切割后的端面平整，不需要做额外的封边处理，配套的端盖可以直接卡入型材端面，既美观也能防止杂物进入型材内腔。在设备改造场景中，这种模块化型材的优势更加明显，原有框架上如果需要新增传感器安装位、新增防护挡板，只需要在对应位置的T型槽内装入螺母，就能固定新增的附件，不需要拆解原有框架结构，也不会破坏原有架体的结构强度。很多检测类设备的架体之所以优先选用这类剖面结构的铝型材，就是因为它的装配灵活性远高于焊接钢结构，后期调整设备布局的时候，型材可以全部拆解重复利用，不会像焊接架体那样切割后就无法二次使用，大幅降低设备迭代改造成本。

　　在承载能力设计上，这款型材的壁厚经过优化，非受力面的壁厚适当减薄，受力的槽道侧壁、纵向加强筋位置适当加厚，在保证整体承载能力满足常规工业架体需求的前提下，尽可能降低型材的米重，减少整体架体的自重，方便设备的搬运与安装。比如在搭建1.2米高的设备防护围栏时，单根1米长的该型号型材作为立柱，可以承受侧面150N的水平冲击力不会发生永久变形，完全满足车间设备防护的安全要求。如果是作为输送线的侧梁使用，搭配内部的加强衬钢，还可以进一步提升承载能力，满足中等负载输送线的架体需求。型材槽道内部的凸起限位结构，可以防止T型螺栓在槽道内发生转动，装配时只需要将螺栓滑入槽道到指定位置，拧紧螺母就能完成固定，单人就能完成架体的装配作业，不需要额外的人员配合扶稳构件，提升现场装配的效率。
