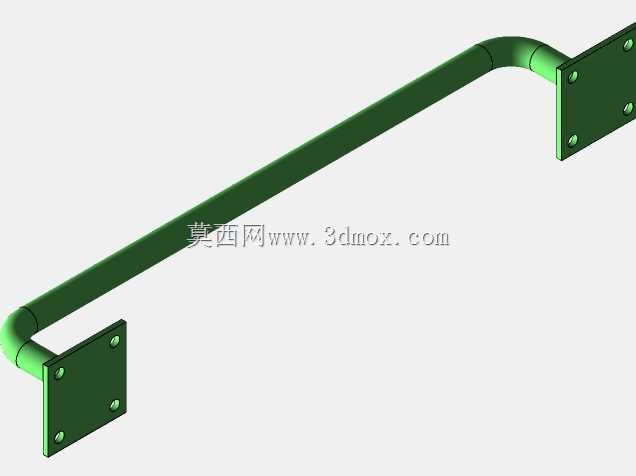

双法兰弯管型安装连接固定支架结构

　　这类双法兰弯管结构件，常出现在户外公共设施、儿童游乐配套装置的防护栏衔接、扶手过渡段场景中，也可作为小型传感设备的外置安装支撑臂使用，核心作用是实现两个垂直安装面之间的刚性连接，同时兼顾结构的受力传导与外形的顺滑过渡，避免直角衔接带来的磕碰风险。从结构设计逻辑来看，整体采用等径圆管做90度双弯成型，管身两端分别焊接方形安装法兰，每个法兰上预留四个对称分布的安装孔，孔位采用等距排布设计，适配常规的膨胀螺栓、机牙螺丝安装规格，安装时无需额外做孔位适配加工，可直接与预制的安装基面完成锁附。设计阶段优先考虑了安装边界的适配性，两端法兰的安装面处于相互平行的空间位置，管身的弯曲半径做了统一控制，既保证弯管段的成型工艺性，

　　避免弯管过程中出现管身瘪皱、壁厚减薄超差的问题，也能控制整体的外伸尺寸，在两个安装基面间距固定的场景下，不会出现结构干涉。受力层面，圆管截面的抗扭、抗弯性能优于同截面积的方管或角钢结构，在承受横向推拉力、竖向载荷时，应力分布更均匀，不会在弯折处出现应力集中断裂的问题，法兰与管身的焊接位置做了满焊处理，焊后可通过打磨做圆弧过渡，既提升焊接位置的结构强度，也能去除焊渣毛刺，避免尖锐边角造成划伤，适配公共场景下的安全使用要求。实际选型应用时，可根据安装基面的间距调整管身的直段长度，法兰的尺寸、安装孔孔径也可适配不同的锁固件规格，弯管的角度也可根据现场安装面的夹角做适配调整，不限于90度的双弯结构。这类结构在做三维建模时，

　　优先通过草图绘制管身的中心路径，扫描生成管体基础特征，再单独绘制两端的法兰板特征，通过装配约束或者组合特征将法兰与管身合并，最后阵列生成安装孔特征，建模过程中需要注意弯管段的最小弯曲半径要大于管材的最小允许弯曲半径，避免设计出的结构无法通过常规弯管工艺加工成型，同时安装孔的中心距要匹配通用安装标准，减少现场二次加工的工作量。安装过程中，可先将一端法兰与固定基面锁附，再调整另一端法兰的位置与对接基面贴合，逐一锁附螺丝即可完成安装，无需额外的焊接、裁切工序，安装效率较高，后期维护更换时也可单独拆卸，不会破坏周边的安装基面结构。管身表面可根据使用场景做不同的表面处理，户外使用时可做喷塑、镀锌处理提升防锈能力，室内游乐场景可做包塑、

　　喷软胶处理，进一步提升接触时的安全性，避免低温环境下金属材质直接接触皮肤造成的不适。结构整体没有多余的冗余设计，所有特征都服务于连接固定、安全防护的核心功能，没有复杂的曲面或者特殊加工特征，常规的管材切割、弯管、焊接、钻孔工艺即可完成加工，制造成本可控，适合批量生产应用。在做结构校核时，重点需要校核弯管处的抗弯强度、法兰与管身焊接位置的抗剪强度，根据实际承受的载荷大小选择对应壁厚的管材，避免载荷过大出现管身变形、法兰脱落的问题，安装孔的位置需要避开基面内部的钢筋、管线排布位置，防止安装时破坏预埋结构。
