双轮铰接式导向滚轮吊挂组件结构设计

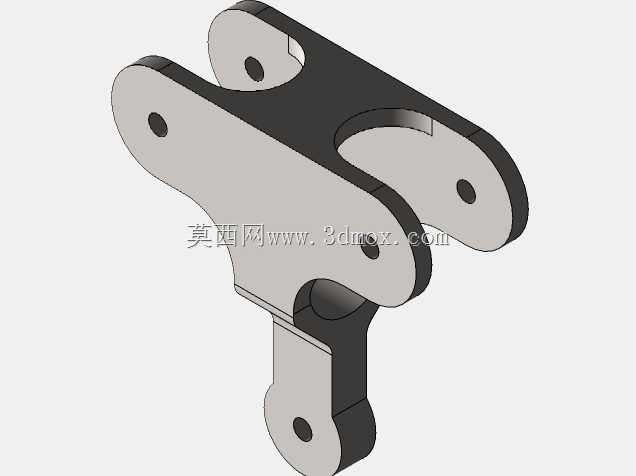

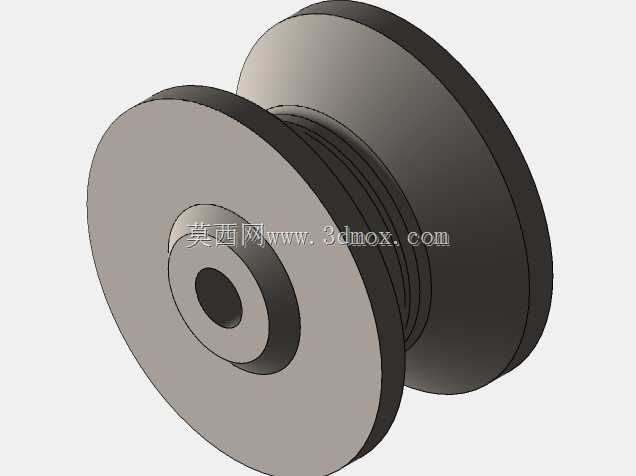

　　这套滚轮组件的设计初衷，是解决轻型吊挂输送、线性导向场景中，单轮结构易卡滞、偏载磨损快的痛点，在自动化产线吊挂工位、轻型物料滑移导轨、检测设备移动探头挂载等场景中，这类双轮铰接结构的适配性远高于常规固定单轮组。从结构逻辑来看，上部采用平行双滚轮布局，两个滚轮的轮槽中心距严格匹配常用16mm直径圆导轨的接触弧面，轮缘做了15度倒角导向，避免装配时轮边硬磕导轨面造成磕碰伤，滚轮内部预留了标准深沟球轴承的安装位，轴孔与轴承外圈采用H7/p6过盈配合，保证滚轮转动时无径向窜动，滚轮销轴与上部支架的连接采用轴用挡圈限位，销轴端面做了沉孔处理，避免突出面刮蹭导轨安装座。上部支架与下部吊挂臂之间采用单销轴铰接结构，铰接间隙控制在0.05mm以内，

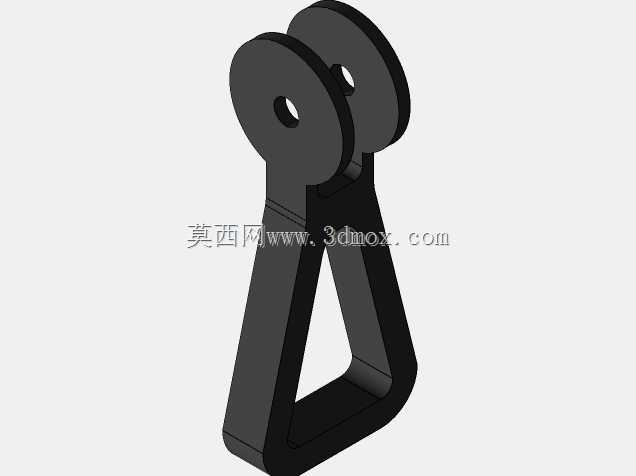

　　既保证吊挂臂可在垂直于导轨走向的平面内小幅度摆动，抵消导轨安装直线度误差带来的卡滞力，又不会因为间隙过大出现挂载物晃动量超标的问题，下部吊挂臂的末端开有长圆形安装孔，可适配不同间距的挂载件连接螺栓，安装孔边缘做了锪平处理，保证螺栓头贴合面平整，锁紧后不会出现附加弯矩。设计过程中优先考虑了安装边界的控制，整个组件在导轨安装状态下，上部支架顶面距离导轨中心的高度控制在42mm，双轮外侧总宽度为38mm，可适配内宽40mm的C型导轨槽或直径20mm以内的圆导轨，下部吊挂臂的摆动角度范围为正负12度，完全覆盖常规轻型输送线导轨安装时的直线度公差带，不需要额外增加导向补偿结构。材质选择上，支架与吊挂臂主体采用6061铝合金加工，

　　表面做硬质阳极氧化处理，在保证整体结构强度的同时降低组件自重，滚轮采用聚氨酯包胶材质，邵氏硬度85A，既具备足够的承载能力，又能降低滚动时的噪音，同时减少导轨面的磨损，铰接销轴与滚轮销轴采用40Cr调质处理，硬度达到HRC28-32，具备足够的抗剪切能力，单组组件的额定承载能力设计为15kg，可满足大部分轻型传感器挂载、小型工件吊挂输送的载荷需求。实际应用中，这类组件常成对使用在滑动检测机构的两侧，为检测探头提供平稳的直线移动支撑，相比直线轴承搭配光轴的导向结构，这种滚轮吊挂结构对安装面的平行度公差要求更低，在长距离导向场景中成本优势明显，且维护时仅需更换磨损的滚轮即可，不需要整体拆解导向轴系。

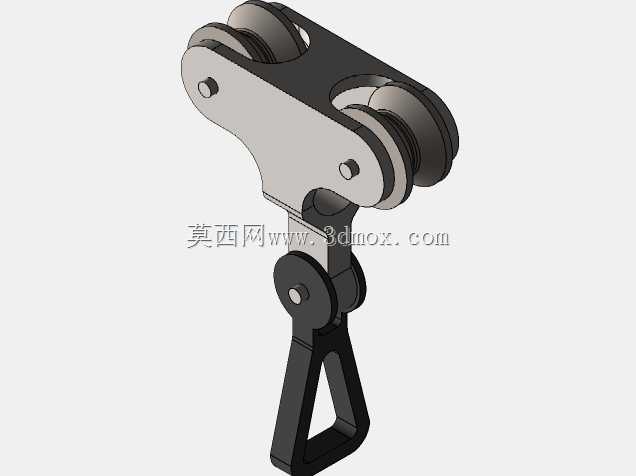

　　设计时特意将铰接点的位置设置在双轮接触点连线的中心垂线上，保证挂载物的重力始终均匀分配在两个滚轮上，不会出现单侧滚轮受力偏大导致的偏磨问题，滚轮的轮槽型线采用R8的圆弧面，与16mm圆导轨的接触为线接触，相比V型轮的点接触形式，接触应力更小，使用寿命更长。组件的所有连接销轴都做了防脱设计，轴端挡圈嵌入支架的沉槽内，不会因为长期振动出现挡圈脱落、销轴窜出的故障，下部吊挂臂的铰接位置设置了注油孔，可定期注入润滑脂降低铰接面的磨损，延长组件的维护周期。在装配逻辑上，整个组件可拆分为上部支架、两个滚轮组、铰接销轴、下部吊挂臂四个模块，损坏时可单独更换对应模块，不需要整体报废，降低了后期使用成本。
