墙面安装式可调支撑交叉脚结构设计

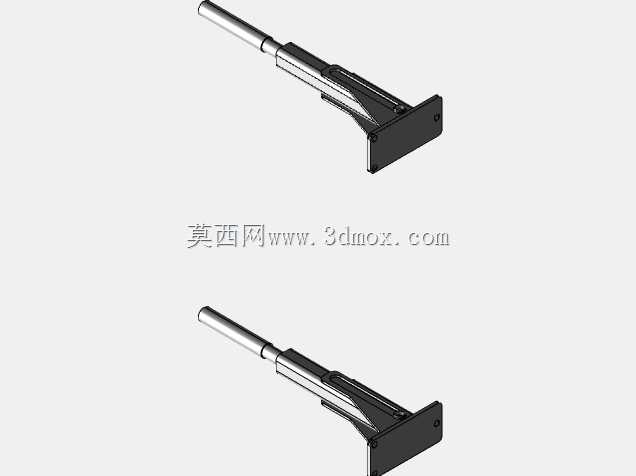

　　这款墙面安装的支撑构件，在实际工程场景中多用于需要在垂直立面布设外置功能组件的场合，比如工业现场墙面架设传感检测单元、小型管线辅助支撑、轻型外置操作模块的承托固定，不少自动化产线的侧边检测工位、实验室墙面挂载的测试辅助支架，都会用到这类结构来完成挂载件的位置固定与姿态微调。从结构本身来看，构件采用了分体式的功能分区设计，底部是带安装孔的方形法兰贴合面，这个面是整个构件和墙面的贴合基准，安装时可以通过四个角的沉头孔完成与墙面预埋板或者墙面型材的锁附，贴合面做了平面度处理，避免安装后出现应力集中导致的支撑偏斜。和法兰面衔接的是主体承托段，这个部分做了加强筋的一体化结构，沿着杆体伸缩方向布置的筋条既可以提升主体段的抗弯折能力，

　　也能在伸缩调节时起到导向限位的作用，避免杆体伸出后出现径向晃动。前端的伸缩圆杆是核心的调节部件，杆体和主体段采用间隙配合的滑移结构，能够根据实际安装需求调整伸出长度，适配不同的安装间距要求，杆体表面做了光滑处理，减少滑移时的卡滞风险，杆体端部可以根据挂载需求外接不同的连接接头，完成和被支撑物件的衔接固定。在设计这款构件的时候，首先要考虑的是墙面安装的边界限制，方形法兰的尺寸不能过大，否则会占用过多墙面安装空间，同时还要保证锁附后的连接强度，所以安装孔的位置做了外移处理，让锁附点的力臂更合理，减少法兰面的受力变形。伸缩段的行程设计需要兼顾调节范围和结构刚性，不能一味追求大行程而让杆体伸出后出现挠度超标，

　　所以在主体段的内部做了内嵌的导向衬套，当杆体伸出到最大行程时，衬套可以给杆体提供足够的径向支撑，避免受载后杆体出现下垂。两种使用模式的设计，对应了不同的工况需求，锻炼模式下杆体处于伸出锁紧状态，能够提供足够的支撑跨度，适配需要离墙一定距离的挂载场景；休息模式下杆体回缩到主体段内部，整个构件的外伸尺寸大幅缩小，既可以在不需要支撑的时候减少空间占用，也能避免外伸杆体对现场人员通行造成磕碰风险。安装边界方面，这款构件对安装基面的要求不高，只要墙面的平面度误差在常规土建或者工业型材安装的允许范围内，都可以完成稳定固定，法兰面的沉头孔可以适配常规的内六角膨胀螺栓或者自攻螺丝，不需要额外定制特殊的连接紧固件。在受力设计上，

　　整个构件的载荷传递路径非常清晰，被支撑物件的载荷通过前端杆体传递到主体承托段，再通过加强筋分散到整个法兰安装面，最终传递到墙面基体上，不会出现局部应力集中的薄弱点，日常使用中可以承受恒定的静载荷，也能适配小幅值的振动工况，不会因为现场设备运行的振动导致连接松动。结构的外形做了棱角过渡处理，没有尖锐的外凸边角，避免安装和调节过程中出现划伤风险，主体的流线型筋条设计除了提升结构强度，也能减少积灰，在工业多尘场景下更容易清理维护。
