多工位快速压紧焊接测试用工装夹具

　　在小尺寸平板类工件的焊接工艺验证环节，很多车间都会遇到工件定位不准、压紧力不均导致焊接变形超差的问题，这款焊接测试夹具就是针对这类场景开发的专用定位压紧工装，主要用于薄板类、小型矩形工件的焊接前装夹固定，满足焊接工艺参数调试、焊缝成型测试、焊接应力验证这类试验场景的装夹需求，避免手持工件或者通用台钳装夹带来的定位偏差、装夹效率低的问题。

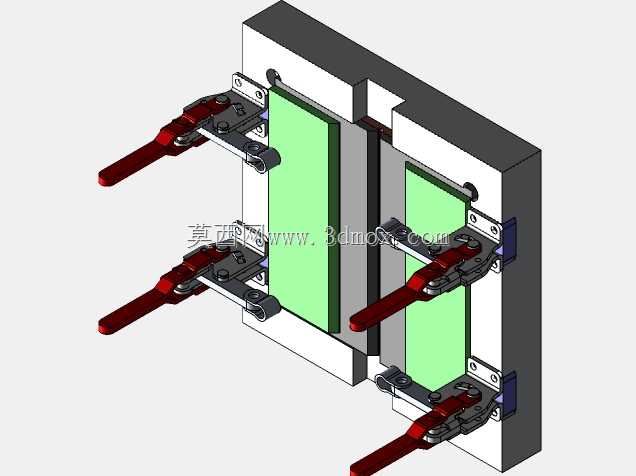

　　从结构设计来看，这款夹具采用立式背板作为安装基准，所有压紧组件都集成在整块立式安装板上，不需要额外搭建复杂的支撑结构，整体安装边界紧凑，可直接固定在焊接工作台台面或者专用测试架上，不需要占用过大的操作空间。夹具共设置四个独立的快速压紧工位，每个工位对应一块待焊接的矩形工件，工件的定位依靠背板上的定位挡边实现，装夹时只需要将工件贴紧定位面，扳动对应的快速夹钳手柄即可完成压紧，不需要反复拧动螺栓调节压紧力，单工件装夹时间可以控制在数秒内，大幅提升焊接测试的换件效率。

　　压紧组件选用的是水平式快速夹钳，这类夹钳的压头行程固定，压紧力稳定，在扳动手柄到达锁止位置后可以形成稳定的自锁结构，焊接过程中不会因为工件受热产生的微小应力出现松脱的情况，压头位置做了可调设计，可以根据待测试工件的厚度微调压头的伸出长度，适配一定厚度范围内的不同工件，不需要更换压头组件就能完成不同规格试件的装夹。夹钳的安装座通过螺栓固定在背板上，安装孔位预留了一定的调节余量，可以根据工件的实际尺寸微调夹钳的安装位置，适配不同长宽尺寸的矩形工件装夹需求。

　　考虑到焊接测试场景的使用需求，夹具的定位基准面做了平面度处理，保证工件装夹后与基准面完全贴合，避免因为基准面不平导致工件装夹倾斜，影响焊接测试结果的准确性。四个工位呈对称排布，操作人员站在夹具正面就可以完成所有工位的装夹、拆卸操作，不需要绕着夹具移动位置，操作动线流畅，适合连续多组试件的焊接测试作业。夹钳的手柄做了加长设计，扳动时不需要施加过大的力就能完成锁止和松开操作，长时间重复装夹作业也不会产生明显的操作疲劳。

　　在安装适配性方面，这款夹具的立式背板底部预留了标准的安装孔位，可以直接通过T型螺栓固定在带T型槽的焊接工作台上，也可以通过压板压接在普通工作台面上，不需要对现有工作台做额外改造就能直接投入使用。夹具整体没有复杂的传动或者气动组件，全部采用机械结构实现压紧定位，日常使用不需要额外的气源或者电源配套，维护成本极低，只需要定期在夹钳的铰接位置涂抹润滑脂，就能保证长时间使用的操作顺畅度，不会出现卡滞、锁止失效的问题。

　　从实际使用的角度来说，这类焊接测试夹具主要服务于焊接工艺开发阶段的试件装夹，比如新型焊接参数验证、不同焊材的焊接性能测试、薄板焊接变形量测试这类场景，相比通用的台虎钳或者自制的简易压块夹具，它的定位一致性更好，每次装夹的工件位置、压紧力都能保持稳定，排除装夹因素对焊接测试结果的干扰，让测试得到的焊接参数、变形数据更具参考价值，也能避免通用夹具装夹时遮挡焊缝位置，影响焊接操作的可达性。夹具的压紧位置都设置在工件的非焊接区域，压头不会遮挡焊缝施焊位置，焊枪可以顺畅到达所有需要焊接的接缝位置，不需要在装夹时刻意避让压头，降低焊接操作的难度。

　　设计过程中也充分考虑了焊接场景的防护需求，夹钳的主体结构采用碳钢材质制作，表面做了防锈处理，焊接过程中产生的焊渣飞溅不会对夹钳的铰接结构造成明显损伤，日常清理只需要用钢丝刷扫去表面积攒的焊渣即可，不需要做特殊的防护处理。立式的安装结构让焊接产生的焊渣可以直接掉落到下方的工作台面上，不会积存在夹具的定位面上，每次测试完成后只需要简单清理定位面的焊渣和杂物，就能进行下一批次工件的装夹，清理维护的工作量很小。四个独立工位的设计可以同时装夹多组相同或者不同参数的试件，一次装夹就能完成多组焊接测试，减少反复装夹拆卸的辅助时间，提升焊接试验的整体效率，尤其适合需要做对比测试的焊接试验场景，同批次装夹的试件装夹条件完全一致，测试结果的对比性更强。
