带槽筒形凸轮传动结构三维建模

　　带槽筒形凸轮是自动化传动系统中实现精准间歇往复动作的核心执行构件，这类结构常被应用在多工位转台送料、包装机械的工位切换、检测设备的探针进给、轻工纺织的排线机构等需要将连续回转运动转化为指定规律直线或摆动动作的场景中，相比盘形凸轮，筒形结构的凸轮能在更小的轴向安装空间内实现更长行程的从动件动作，同时封闭的槽型结构可以省去外置的从动件复位弹簧，依靠槽壁的双向约束完成从动件的推程与回程动作，大幅降低高速运转时的从动件脱开、跳变风险，在中高速自动化设备中应用稳定性更突出。

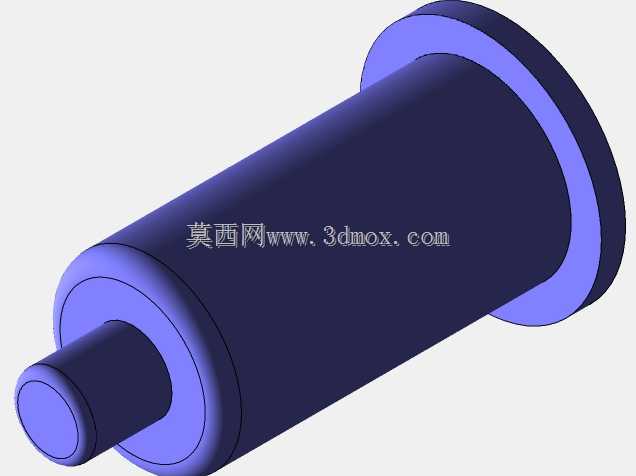

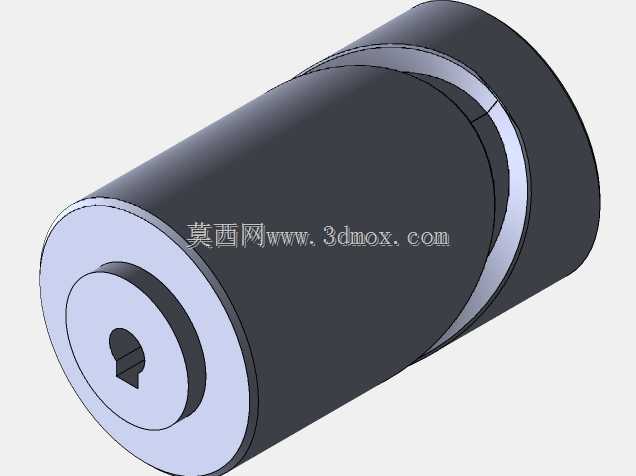

　　本次建模的带槽筒形凸轮，主体采用圆柱基体结构，中心设置D型截面的传动安装孔，这类非圆截面的轴孔配合可以在传递扭矩时避免键连接带来的间隙累积，保证凸轮回转角度与从动件动作位置的同步精度，适合对动作时序要求严苛的检测、装配类工位。凸轮外圆柱面上加工的封闭曲线槽是整个构件的核心功能区域，槽道的曲率变化完全匹配从动件的运动规律设计，建模时通过空间螺旋线与过渡段曲线的组合拟合，保证槽道全程曲率连续无拐点，避免从动件滚子在槽内运动时出现卡滞、冲击，槽道的宽度尺寸与配套从动件端部的滚子直径保持合理间隙配合，既保证运动顺滑无卡涩，又控制间隙量在合理范围，避免反向传动时出现空程误差。

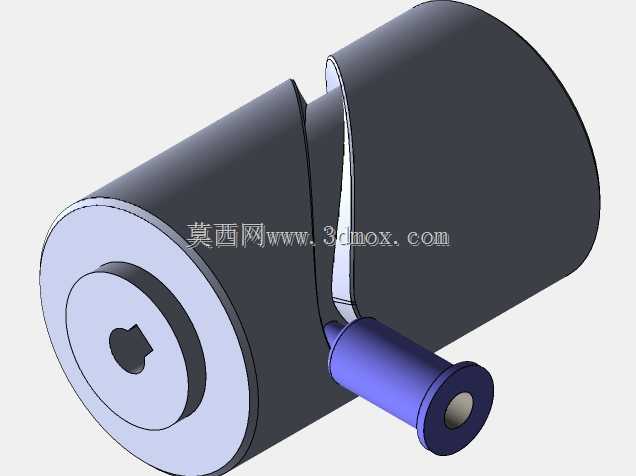

　　从安装边界来看，该筒形凸轮的圆柱外径、轴向长度均按照常规小型自动化设备的安装空间设计，端部的轴颈可直接适配标准带座轴承的安装尺寸，不需要额外加工定制安装座，能直接集成到现有设备的传动链中。从动件采用带圆柱滚子的摆杆结构，滚子嵌入凸轮槽内，当凸轮随驱动轴连续回转时，槽道侧壁推动滚子带动摆杆按照预设的轨迹做往复摆动，可直接驱动末端的执行件完成进给、避让、工位切换等动作。设计过程中重点校核了槽道在推程段、回程段的压力角参数，将工作段压力角控制在许用值范围内，避免驱动扭矩过大或者机构出现自锁问题，同时在槽道的运动起止位置设计了微小的停留段，保证从动件在末端工位有足够的稳定停留时间，适配装配、检测等工序的动作节拍要求。

　　在实际设备选型应用中，这类带槽筒形凸轮适合搭配步进电机或者伺服电机做定速回转驱动，不需要额外的控制系统做复杂的动作编程，仅通过凸轮槽的轮廓曲线就能固化整套动作时序，相比多轴联动的电控驱动方案，结构更紧凑、成本更低、动作可靠性更高，在大批量重复作业的自动化设备中能长期稳定运行，大幅降低设备的维护成本与故障概率。建模过程中对凸轮槽的加工工艺性也做了充分考量，槽道的深度、转角半径均适配常规的铣削加工参数，不需要特殊的定制刀具就能完成加工，零件的基体结构无复杂薄壁、锐角等易变形结构，采用常规的45号钢或者铝合金材质即可满足使用强度要求，表面做发黑或者阳极氧化处理后就能具备足够的耐磨与防锈性能，适配多数工业车间的使用环境。
