十六风扇组电位控流二维流动成像装置

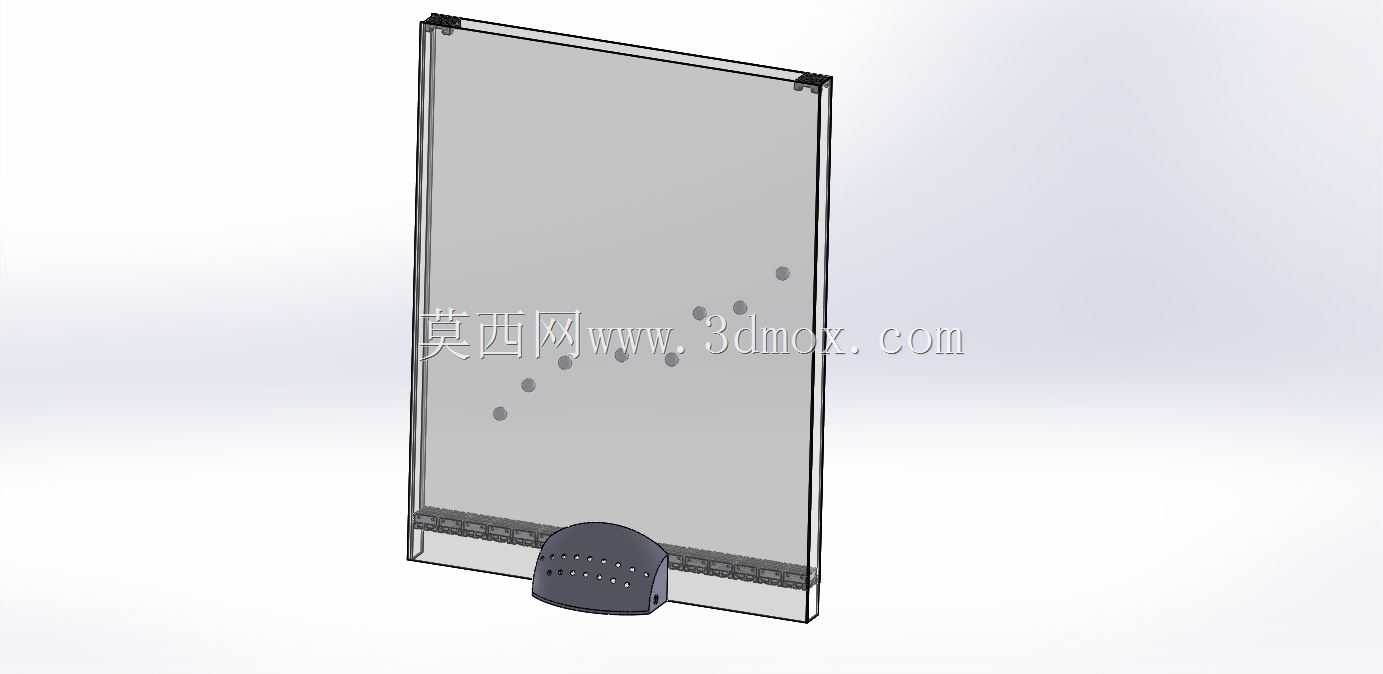

　　这套装置核心是由16个轴流风扇组成的矩形框架结构，底部集成电位控制模块，主要面向流体力学教学演示、小型风场可视化实验、传感器流场校准场景使用，能够直观呈现不同电位参数下的气流流动曲线，把抽象的流场分布转化为可观测的动态成像效果。从结构设计逻辑来看，框架采用窄边型材拼接，整体为竖置薄型长方体形态，风扇单元沿框架内侧等距排布，每个风扇的供电回路都接入底部的电位控制阵列，通过调整不同位置风扇的输入电位，改变对应点位的出风风速，进而在框架围合的平面区域内形成连续变化的气流场，配合示踪粒子就能清晰呈现二维平面内的流动轨迹，完成流动成像的演示需求。设计阶段首先确定了竖置展示的安装边界，整体厚度控制在较薄的区间，

　　既可以放置在实验台面上作为台式演示设备，也可以通过背部挂点固定在墙面作为展示教具，底部的控制模块做了圆弧过渡的外壳设计，既容纳了电位调节电路、接线端子与供电接口，也避免了锐边对操作人员造成磕碰。风扇单元的选型兼顾了风速可调范围与运行噪音，每个风扇都做了独立的减震固定，避免多风扇同时运行时产生共振影响流场稳定性，框架的上下边框预留了走线槽，所有风扇的控制线与供电线都隐藏在型材槽内，不会干扰框架内侧的流场分布，也让整体外观更整洁。在实际使用场景中，这套装置可以配合流场传感器完成平面流场的校准工作，通过调整电位参数输出已知形态的流动曲线，比对传感器的采集数据完成精度校验；在教学场景中，能够直观展示层流、紊流、局部扰流等不同流动状态，

　　让学习者快速理解二维流动的分布规律；也可以用于小型风道设计的前期验证，通过模拟不同截面的风速分布，为风道结构优化提供直观的参考依据。结构设计上充分考虑了维护便捷性，风扇单元采用快拆式固定结构，单个风扇出现故障时可以直接从框架内侧拆下更换，不需要拆解整个框架结构；底部控制模块的外壳采用卡扣式连接，打开后就能直接接触到电位调节电路板，方便进行参数调整与电路检修。框架的正面没有设置遮挡结构，保证流场区域完全开放，既方便示踪粒子的投放与观测，也避免了透明面板对气流产生干扰，影响最终的成像效果。电位控制模块的调节旋钮做了防滑处理，每个调节通道对应一个风扇单元，也可以通过内置的程序实现多风扇联动调节，快速生成正弦曲线、抛物线、

　　局部涡旋等不同形态的流动轨迹，满足不同的演示与实验需求。安装尺寸方面，整体竖置高度适配常规实验台的视线高度，放置在台面上时不需要额外垫高就能获得良好的观测视角，底部的控制模块重量占整体重量的六成以上，有效降低了整体重心，避免装置受到气流反作用力出现倾倒。框架的边角做了小圆弧倒角处理，搬运与安装过程中不会划伤操作人员，背部的挂点采用标准挂件间距，适配常规的墙面挂装配件，不需要额外定制安装支架。在流场均匀性设计上，相邻风扇的间距经过反复校核，既避免间距过小导致风扇之间产生气流干涉，也避免间距过大导致相邻风扇的气流无法衔接，出现流场断档的问题，最终的间距参数能够保证在框架围合的整个平面区域内形成连续无断点的气流层，让流动成像的曲线更平滑连续。电位控制的分辨率做了针对性优化，能够实现风速的无级调节，保证流动曲线的过渡更自然，不会出现阶梯式的流速跳变，影响成像的流畅度。
