工业自动化产线用八角结构振动给料设备

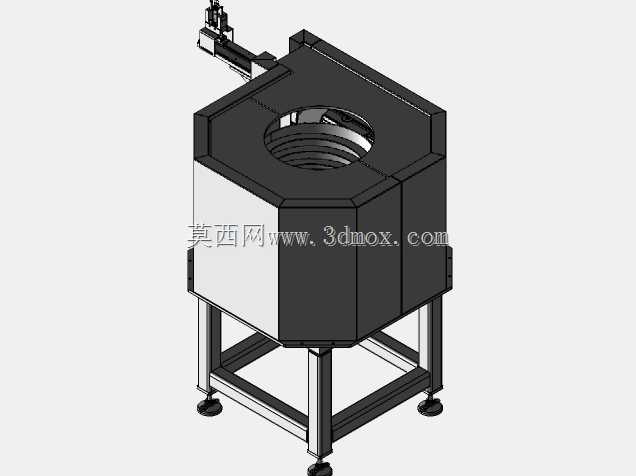

　　在小尺寸五金零件、电子元器件、塑料注塑件的批量自动化上料工序中，这类振动给料设备是衔接散料储放与下游工位节拍的核心执行单元，常见于3C电子组装、小五金冲压、汽车标准件分选、医药包装等产线的上料段，替代人工完成散料的定向排序、匀速送料，避免人工摆放零件的效率波动与错漏问题，适配连续24小时运行的自动化产线节拍要求。设备主体采用八角形储料仓结构，相比传统圆形振动盘，多面拼接的仓壁在加工时更易采用平板折弯成型工艺，降低曲面卷制的加工难度与成本，同时八角形的内壁折角可对堆叠的散料形成额外的扰动，减少零件在仓内卡滞、搭桥的概率，尤其是针对带棱角的异形小零件，折角处的振动反射可打散堆叠料团，保证出料的连续性。

　　储料仓下部直接衔接振动驱动单元的安装位，仓体内壁做光滑过渡处理，无突出的安装凸台或焊缝凸起，避免零件在振动输送过程中被凸起结构勾挂，仓体顶部预留敞口用于批量补料，可根据产线的补料频率调整仓体高度，适配不同的单次储料量需求，减少人工补料的频次。设备底部采用方管焊接的框架式机架，四根立柱底部配置可调脚杯，可在安装时调整整机的水平度，抵消安装地面的平面度误差，保证振动驱动单元的振动方向始终垂直于水平面，避免因设备倾斜导致的料流偏斜、送料速度不均问题；机架的下部横撑形成方形稳定框架，既可以提升机架整体的抗振刚度，减少设备运行时的晃动位移，也可预留空间安装振动控制器、接线端子等电气元件，无需额外配置独立的电气安装柜。

　　出料轨道采用直槽式结构从仓体侧面延伸而出，轨道宽度可根据输送零件的外形尺寸做适配调整，轨道上可根据分选需求加装定向挡条、吹气分选、光电检测位等结构，将姿态不符合要求的零件吹回储料仓重新排序，仅保留姿态正确的零件输送至下游的装配、加工或包装工位，轨道末端可直接衔接机械手取料位、输送带进料端或加工设备的进料口，安装时需保证轨道末端与下游工位的高度差控制在5-15mm区间，避免零件下落时出现卡滞或弹跳。设计过程中需重点核算振动驱动单元的激振力与整机重量的匹配性，激振力过大会导致零件在仓内跳动幅度过大，加剧零件表面磕碰损伤，同时带来更大的运行噪音；激振力过小则无法克服零件与仓壁的摩擦力，导致送料速度不足、零件卡滞。

　　仓体与机架之间采用减振弹簧做柔性连接，避免振动直接传递至安装地面或相邻设备，弹簧的刚度选型需匹配整机总重量，保证设备运行时的振幅稳定在0.5-2mm区间，适配不同重量、尺寸零件的送料需求。安装边界方面，设备整机的占地尺寸需根据储料仓的容积确定，常规中小型规格的占地宽度在800-1200mm区间，安装时需在设备周边预留至少300mm的维护空间，用于调整振动参数、清理仓内残留零件、检修驱动单元；设备的进料高度需匹配车间常用的补料作业高度，控制在800-1100mm区间，方便作业人员直接从料箱倒料至储料仓内，无需借助登高设备；出料轨道的高度需匹配下游工位的进料高度，可通过调整脚杯的伸缩量做±50mm范围内的微调，若高度差较大则可通过调整机架立柱的长度做适配。这类设备的结构设计无需复杂的曲面加工，所有结构件均可通过板材切割、折弯、方管焊接完成，加工门槛低，后期维护时易损件更换便捷，振动驱动单元采用标准通用型号，备件采购成本低，非常适合中小批量自动化产线的定制化改造需求，可根据不同的送料零件特性快速调整仓体容积、轨道尺寸与振动参数，无需重新设计整体结构。
