立式生物质蒸汽发生装置结构设计

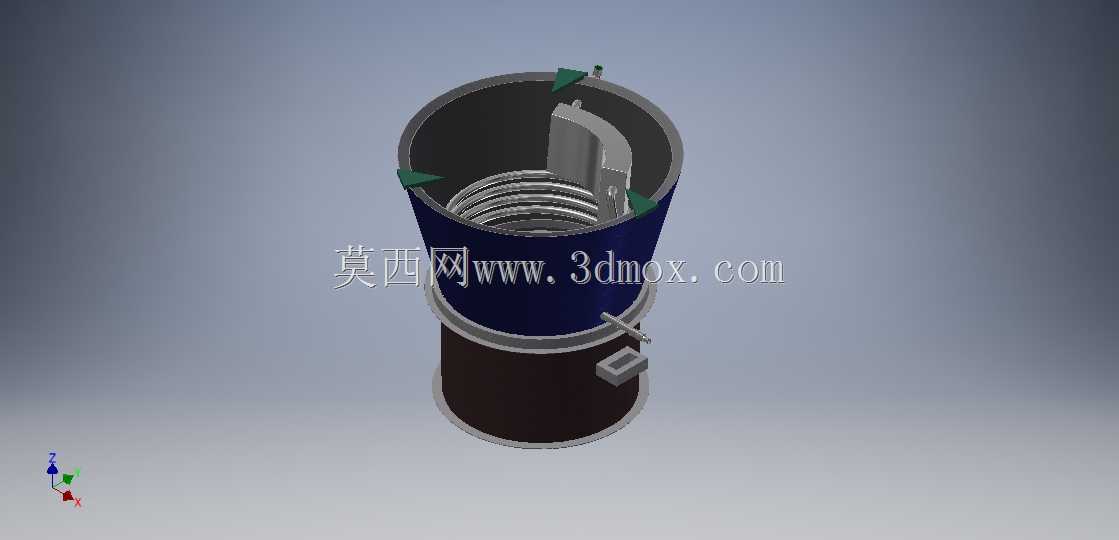

　　这款立式结构的生物质蒸汽发生装置，主要面向小型加工场景的低压蒸汽供给需求，常见应用在农产品蒸煮、小型食品加工、洗浴供热、小型化工反应伴热等场景，相比传统电加热、燃气加热的蒸汽设备，它以成型生物质颗粒为燃料，运行成本更适配分散式的小型生产点位，不需要接入市政燃气管网，也能规避大功率用电的增容成本。从结构设计来看，整体采用上下分段的立式罐体布局，下部为密闭的燃烧换热腔，上部预留了水箱安装接口，当前展示的结构部分未包含水箱组件，实际应用时可根据现场供水条件匹配常压水箱或者承压补水组件，安装时只需要预留罐体周边300mm以上的操作维护空间，整体占地直径不超过1.2米，高度方向预留2米以上的竖向空间即可满足安装、排烟管路布置的需求。

　　内部核心换热部件采用螺旋盘管结构，盘管沿罐体内壁环形布置，最大化延长水在换热区的停留路径，燃烧产生的高温烟气从下向上流动过程中，与盘管内的循环水充分逆流换热，能有效提升热能利用效率，减少排烟热损失。罐体上部设置了多组蒸汽引出与检测接口，可直接外接蒸汽输送管路，同时预留了压力、温度检测元件的安装位，方便后续配套安全联锁控制组件，避免超压运行的风险。罐体下部设置了清灰口与进料接口，日常运行时的积灰可以通过侧部清灰口快速清理，不需要拆解整体罐体结构，进料接口可配套小型螺旋进料装置，实现燃料的自动定量供给，降低人工操作频次。设计过程中特意将燃烧区与换热区做了隔热分层，外层罐体采用耐高温的碳钢材质，内壁做了耐热涂层处理，

　　减少罐体表面的散热损失，同时避免高温直接传导到外层引发操作烫伤风险。上部腔体的空间除了布置盘管末端的汇流结构，还预留了汽水分离的安装空间，实际组装时可在蒸汽出口前加装简易挡板式汽水分离结构，降低输出蒸汽的带水率，提升蒸汽干度，满足用汽设备对蒸汽品质的基础要求。安装边界方面，设备底部需要做平整的水泥承重基础，承重能力不低于500kg即可，排烟口可从罐体顶部或者侧上部引出，外接直径150mm左右的排烟管道延伸到室外，不需要额外配置高大的烟囱，依靠生物质燃烧的自然抽力就能满足排烟需求。不同于大型工业锅炉的复杂结构，这款装置的结构做了简化设计，所有易损部件都布置在罐体外侧或者易拆解的位置，日常维护不需要进入罐体内部，单人就能完成常规的检查、

　　清灰、易损件更换操作。在实际选型适配时，要注意根据用汽点的峰值蒸汽消耗量匹配对应的盘管换热面积，当前展示的结构换热面积适配每小时50公斤左右的蒸发量，可满足小型加工点位的连续用汽需求，如果需要更大蒸发量，可以同比例放大罐体直径与盘管长度，保持立式布局的结构优势，不会过多增加占地面积。另外结构设计时考虑了生物质燃烧的结焦特性，燃烧区的内壁做了光滑处理，清灰口的尺寸足够伸入工具清理结焦块，避免长期运行后结焦堵塞换热通道，影响换热效率。罐体的连接法兰都采用标准公称直径的通用法兰，方便后期和外部管路、配件的对接，不需要定制特殊的转接件，降低现场安装的配件成本。
