地插式太阳能庭院照明灯具结构设计

　　这款地插式太阳能庭院灯的结构设计，完全围绕户外零散绿化区域的无布线照明需求展开，区别于传统需要预埋管线的市电庭院灯，整套产品无需开挖路面布设供电线路，可直接插装在草坪、花境、灌木带的松软土层中，适配私家庭院、市政公园边角绿化区、露营营地临时照明、别墅园区步道点缀等多种无外接电源的应用场景，解决了零散点位照明施工成本高、布线破坏植被的实际痛点。

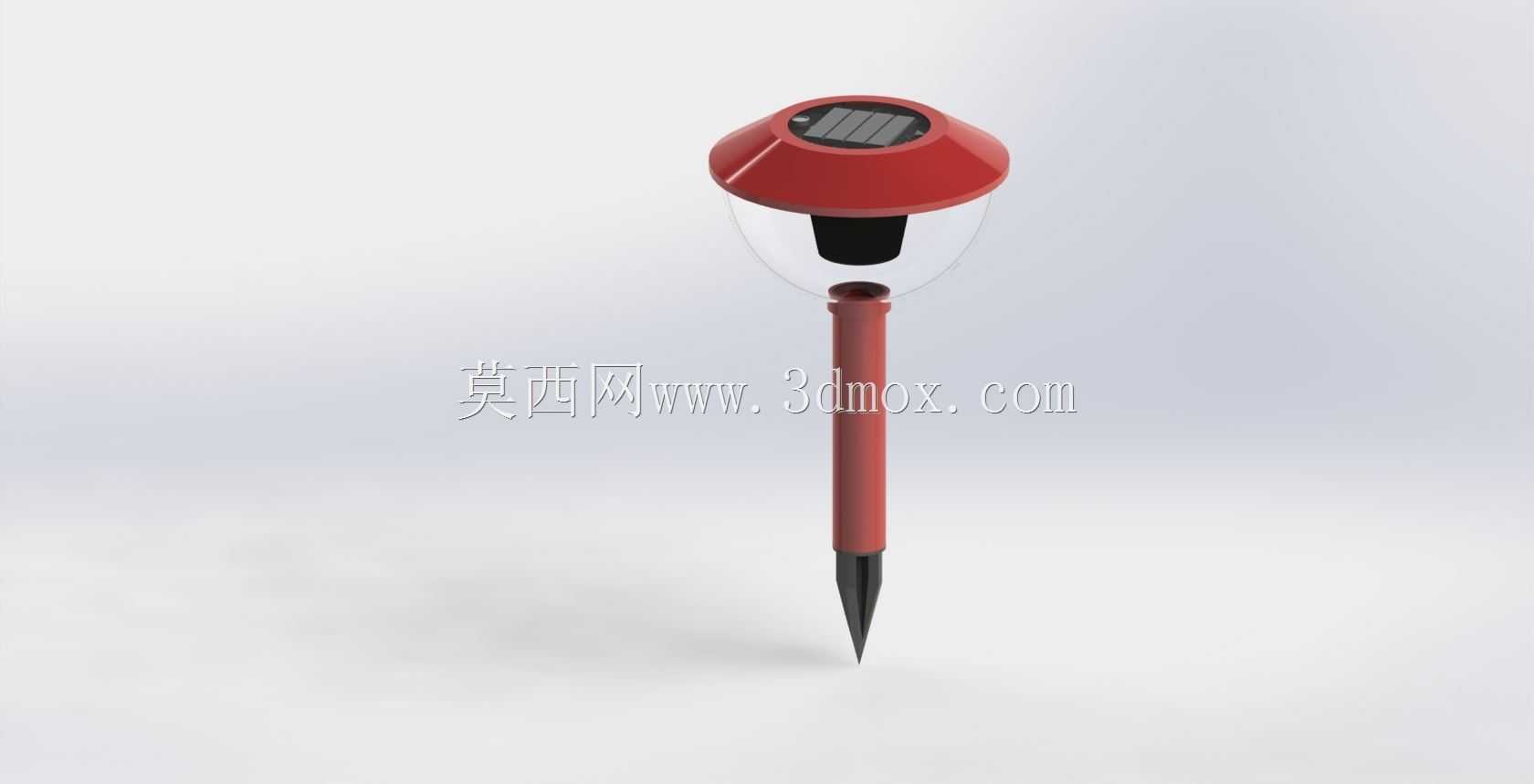

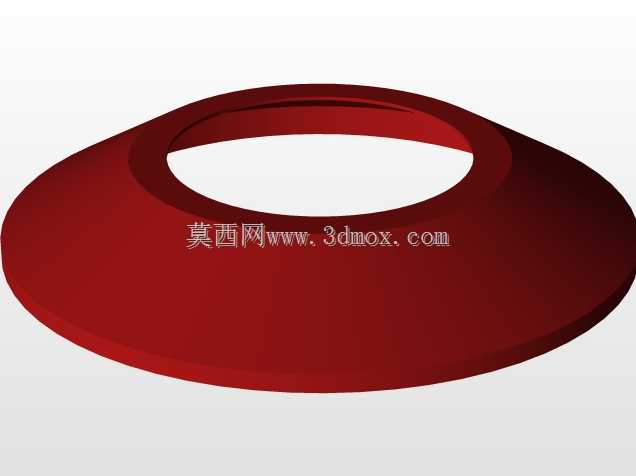

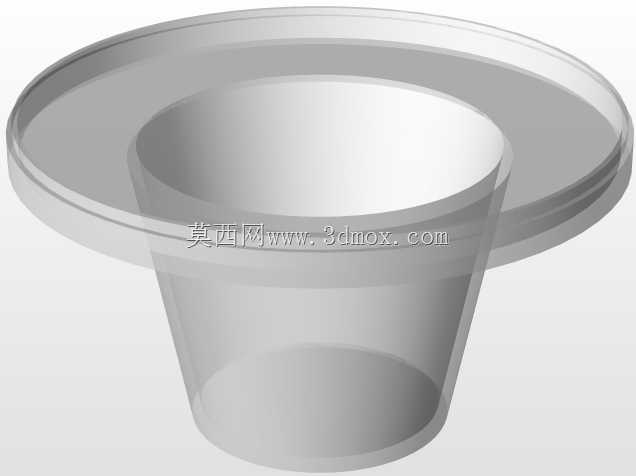

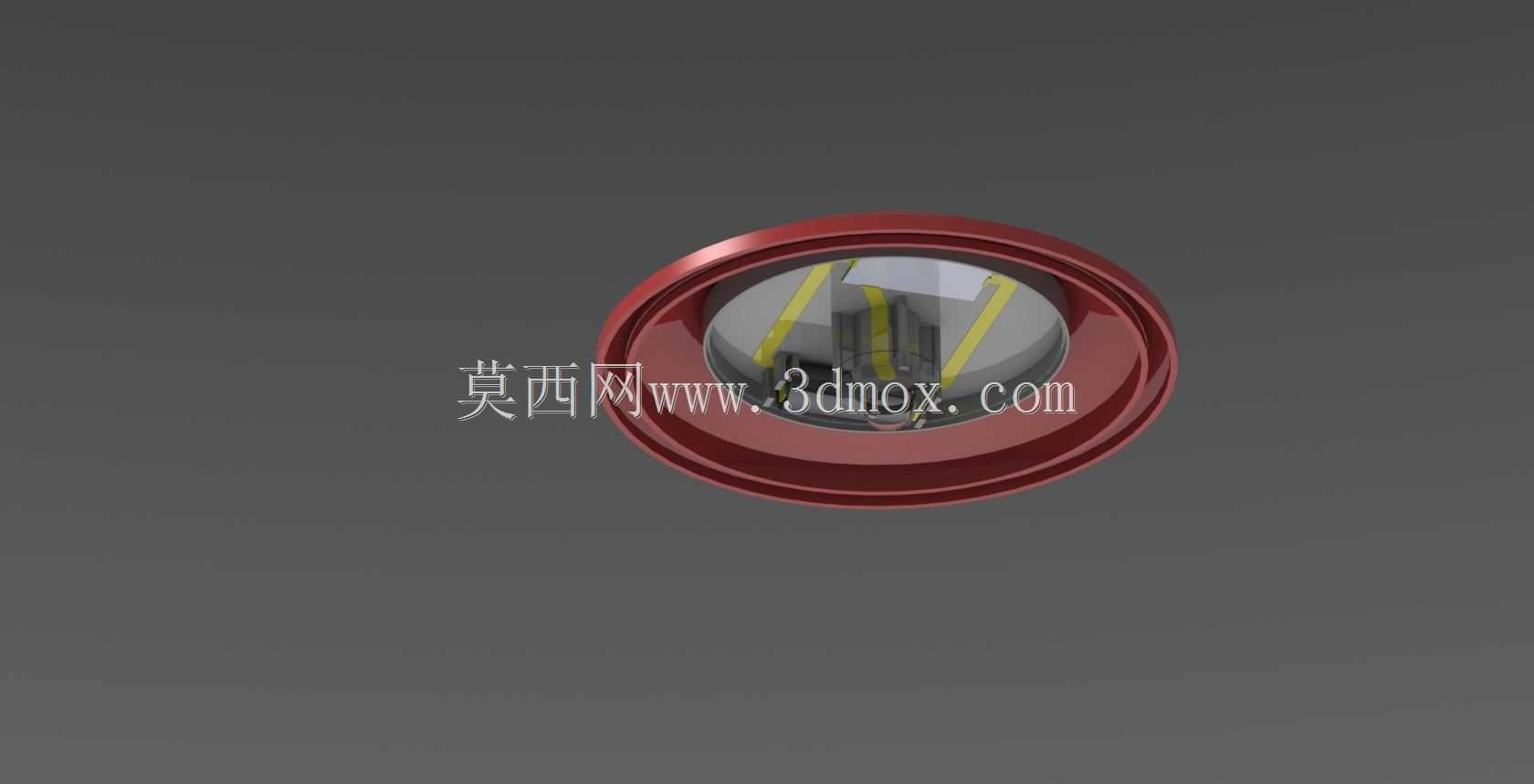

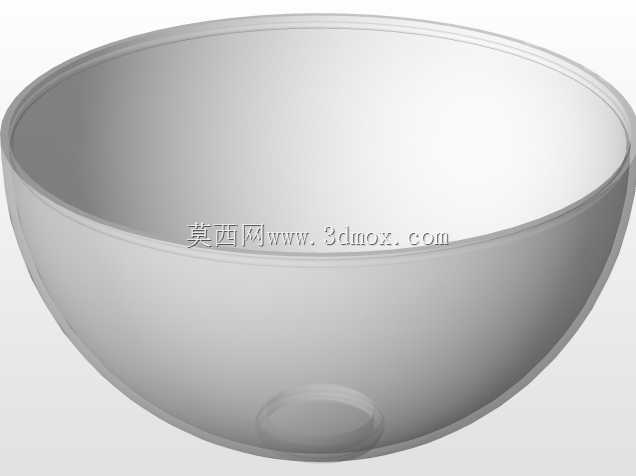

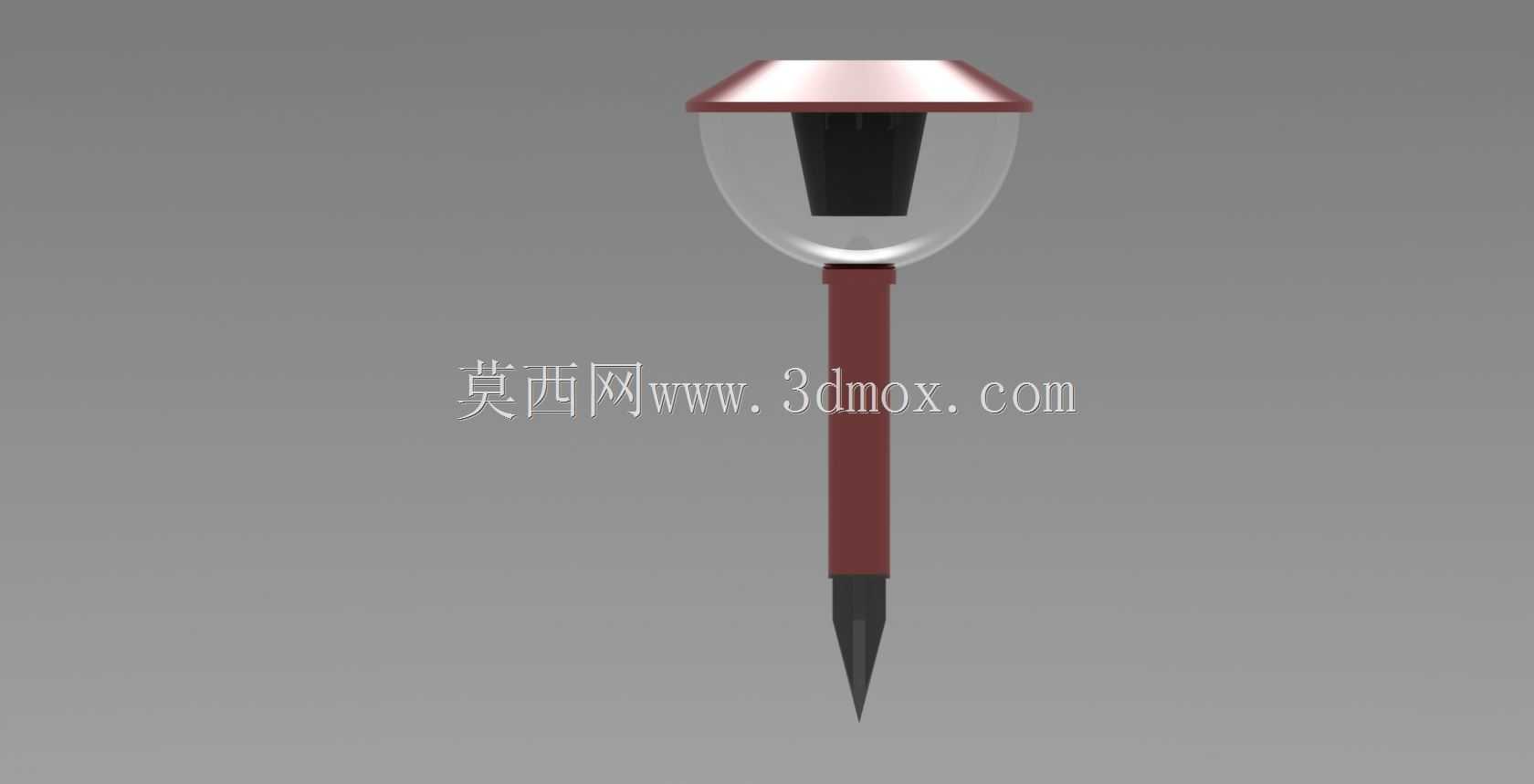

　　从功能实现逻辑来看，产品顶部的伞状红色端盖内置单晶硅光伏板，端盖做了15度的倾斜导流面，雨天可快速排走表面积水，避免光伏板区域长期积水渗进内部腔体，同时端盖边缘做了外翻的挡边，既能遮挡正午过强的直射光线避免眩光，也能在小雨天气为下方的透明灯罩提供挡雨防护，减少灯罩表面的水渍附着。透明灯罩采用PC吹塑成型的半球形结构，内部集成LED发光模组与光控感应元件，光线透过PC罩均匀向外漫射，不会形成刺眼的直射光斑，夜间可覆盖直径约1.2米的地面照明范围，足够满足步道通行、植物景观点缀的照度需求。灯罩下方连接的长杆采用薄壁圆管结构，兼顾结构强度与轻量化需求，杆身做了磨砂防滑处理，安装时握持施力不会打滑，最底端的锥形插脚做了加强筋结构，尖端做了钝化处理，既可以轻松插入厚度150mm以内的松软土层，也能避免安装时尖端划伤操作人员，插脚与杆身的连接位置做了过渡圆角，插入土层后不会出现应力集中导致杆身弯折的问题。

　　整套产品的结构拆分逻辑清晰，从上到下分为光伏端盖组件、灯罩发光组件、连接杆、插地针四个可拆分模块，模块之间采用卡扣加密封圈的连接方式，无需额外紧固件即可完成组装，生产装配效率高，后期维护时也可单独更换损坏的模块，无需整体报废。内部腔体的走线全部隐藏在连接杆的中空通道内，完全避免线路外露被紫外线老化、被虫蚁啃咬的风险，光伏端盖与灯罩的连接位置内置三元乙丙密封圈，防护等级可达IP65，可应对户外暴雨、扬尘、高低温交替的复杂工况，-20℃到60℃的环境温度范围内均可正常工作，不会出现壳体脆裂、密封失效的问题。

　　设计过程中充分考虑了安装边界的适配性，整套产品总高度约420mm，其中插地针的有效插入深度为120mm，露出地面的照明部分高度约300mm，安装时无需额外工具，只需将插脚垂直对准土层按压到位即可，单套产品的重量控制在300g以内，单人即可完成数十套产品的布设作业，后期调整点位时可直接拔出移位，不会在地面留下明显的安装痕迹。针对户外使用的抗风需求，杆身与插脚的连接位置做了埋深限位凸台，插入土层到位后凸台会贴合地面，增大与土层的接触面积，6级大风天气下不会出现倒伏、倾斜的问题。光伏板的受光面做了防眩光磨砂处理，白天不会因为反射阳光形成光污染，同时端盖的红色配色可与绿色植被形成明显的视觉区分，白天也具备一定的景观装饰效果，不会像黑色、灰色灯具那样在绿化区域显得突兀。

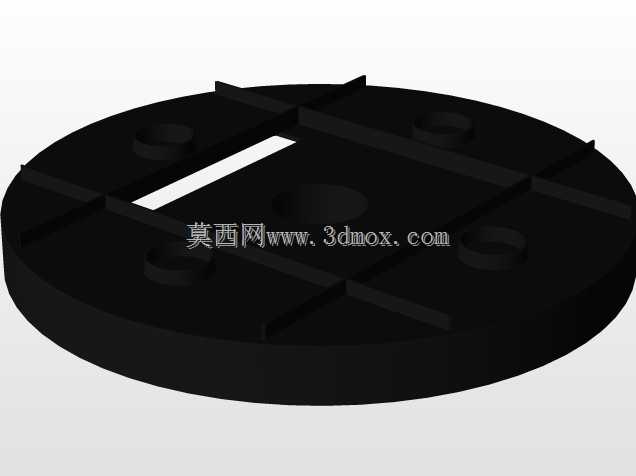

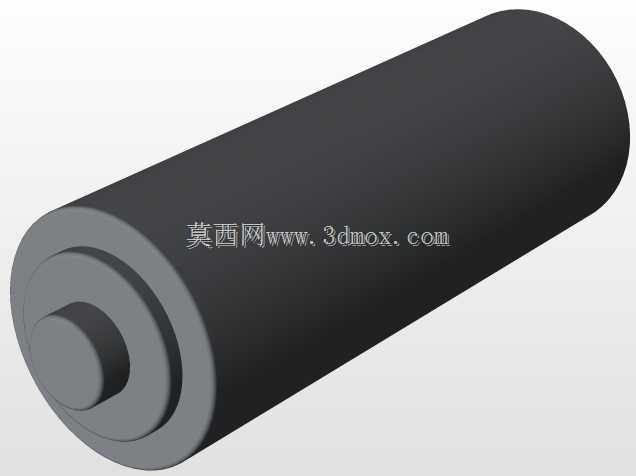

　　从电气集成的角度来看，整套产品将储能电池、控制电路板全部集成在灯罩与端盖之间的密封腔体内，电池采用圆柱型磷酸铁锂电池，固定在腔体内的专用卡槽中，电路板做了三防漆涂覆处理，避免潮湿空气导致的电路短路，光控元件的感应探头设置在灯罩侧面的隐蔽位置，不会被自身发光组件干扰，可准确识别环境亮度，天黑自动点亮、天亮自动熄灭，无需人工手动控制，整套产品的续航设计可满足连续3个阴雨天的正常照明需求，适配国内大部分地区的气候条件。
