卸罐产线配套带式输送设备结构

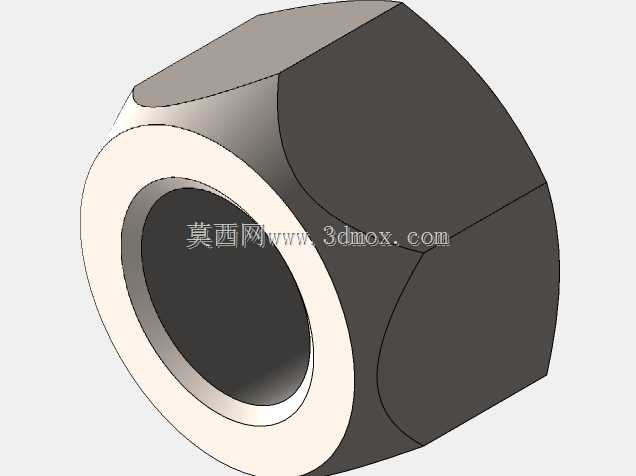

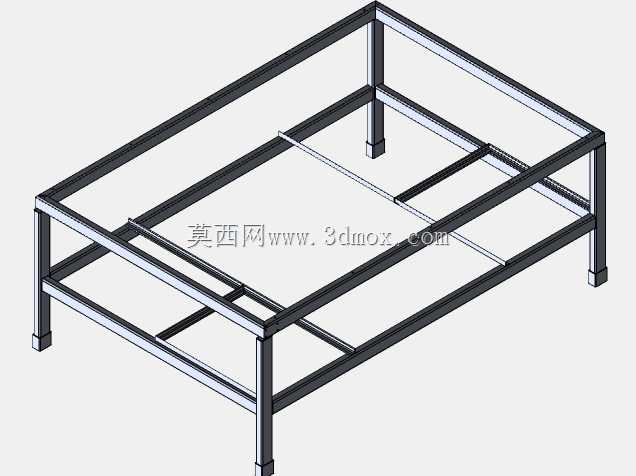

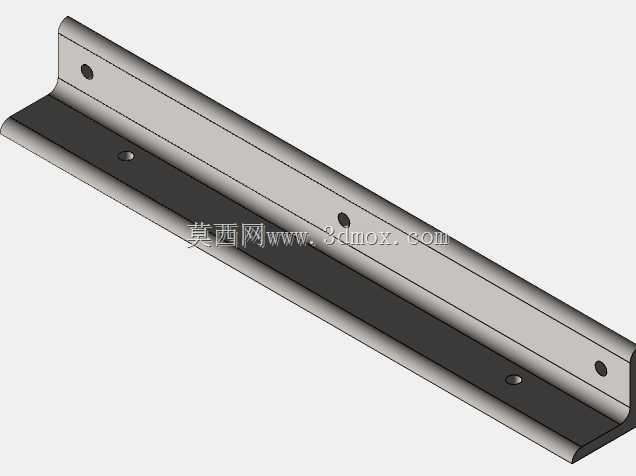

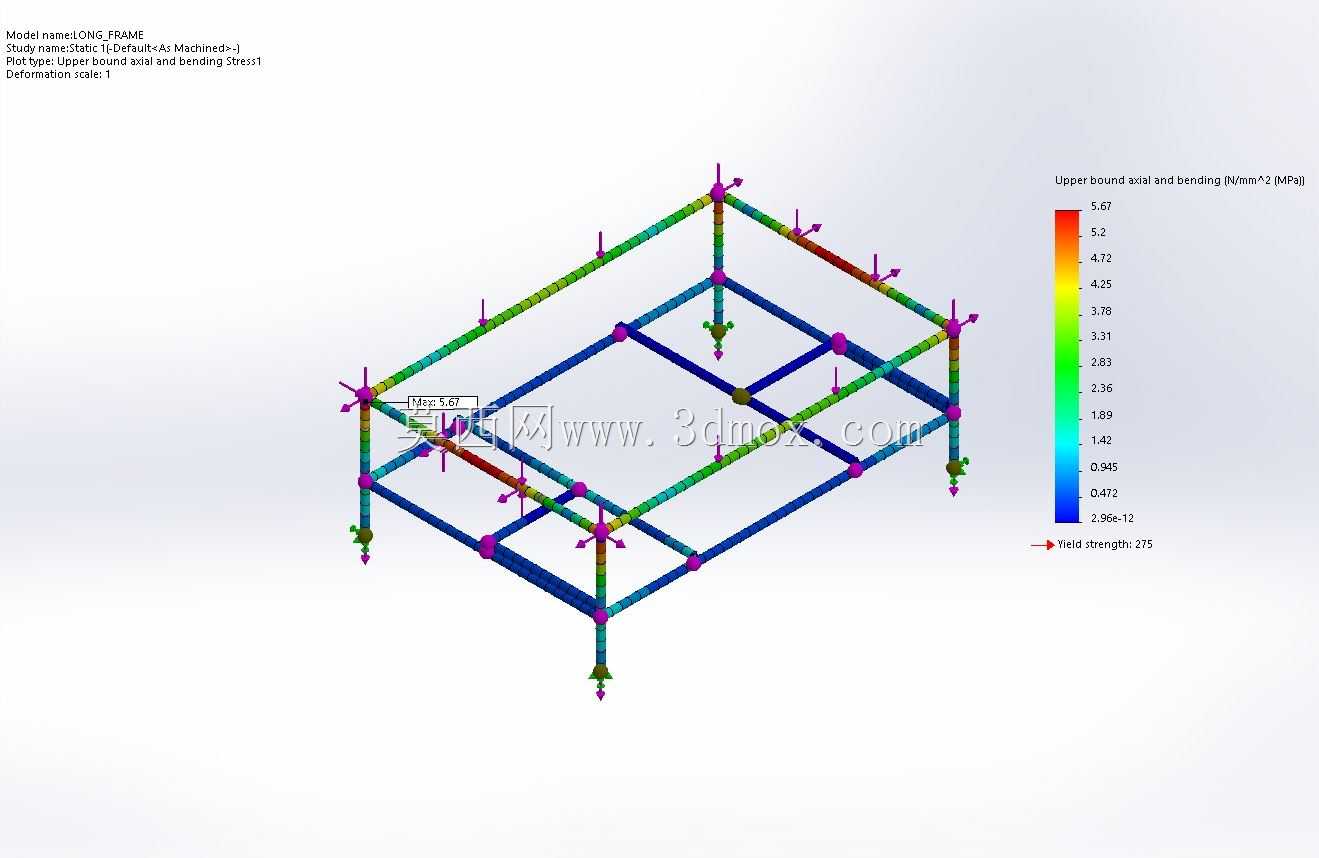

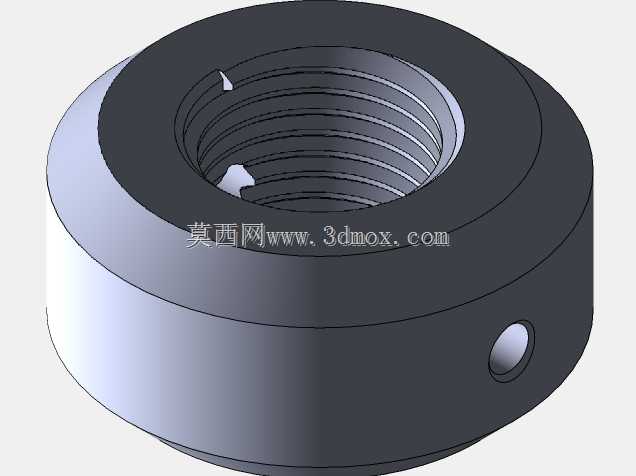

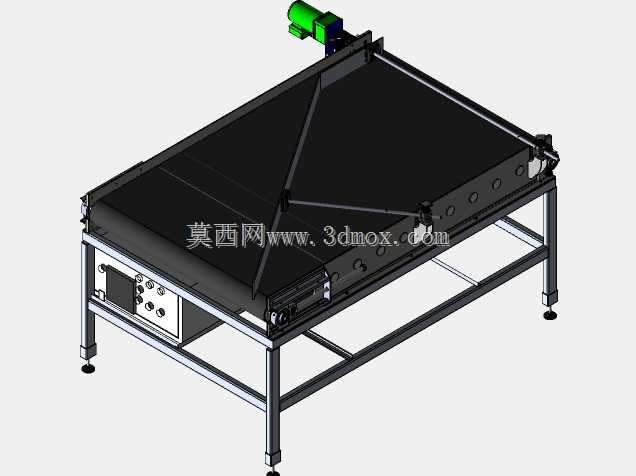

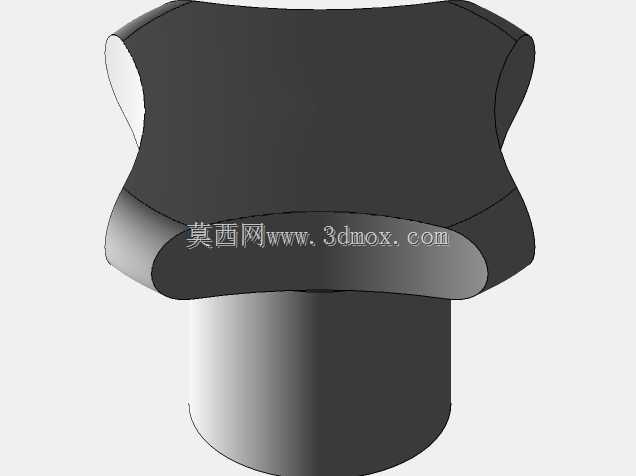

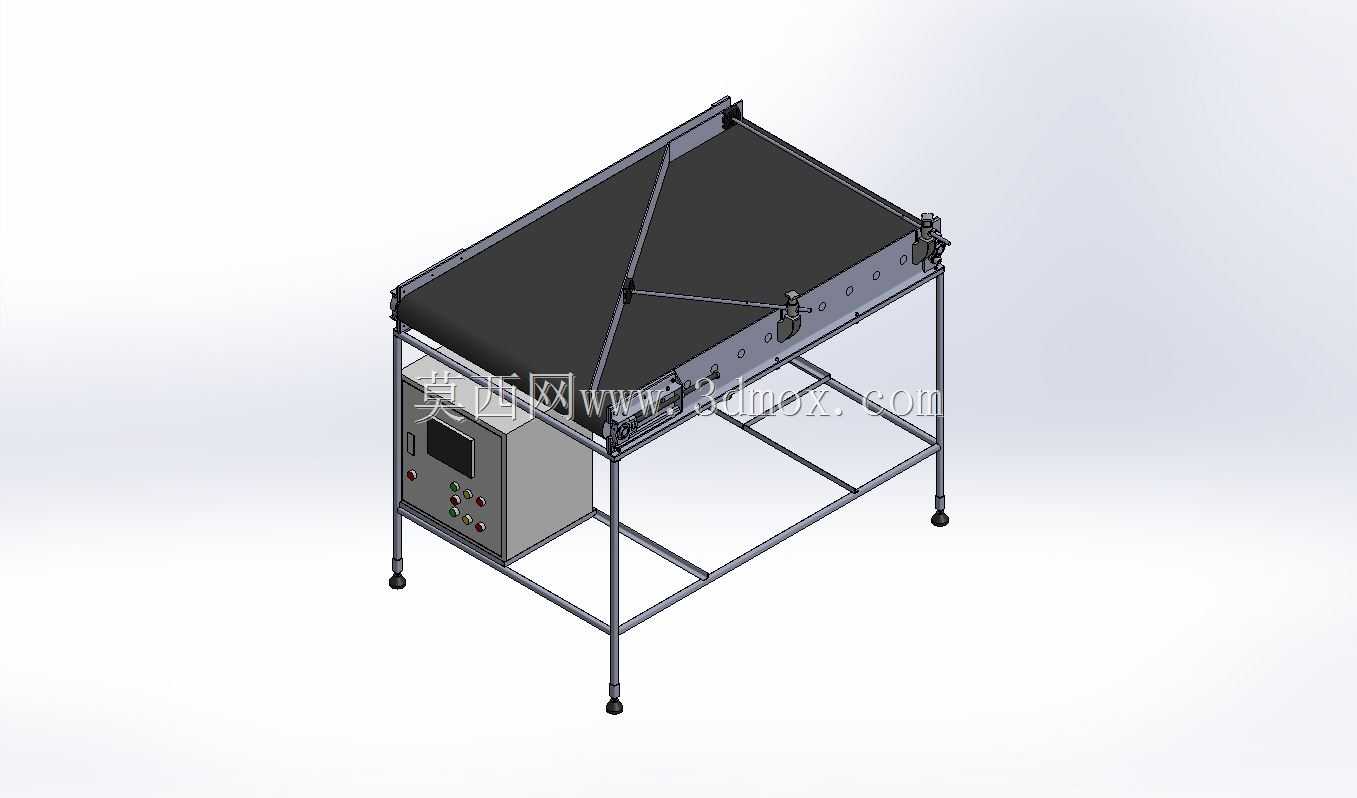

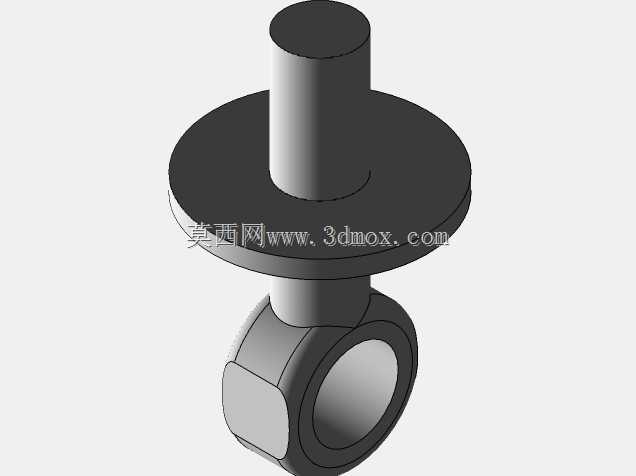

　　这套带式输送结构主要面向制罐、食品灌装后端的卸罐工序场景，在空罐卸垛、实罐转序环节承担罐体的水平平稳输送任务，衔接上游卸罐机械手与下游检测、装箱工位，避免罐体在转序过程中出现磕碰、卡滞、移位问题。从结构布局来看，设备采用方管焊接一体式机架，底部配置可调脚杯，可根据现场地面平整度调整机架水平度，单支脚杯调节行程预留20mm，适配多数车间的地坪安装公差，机架整体采用4040系列标准方管拼焊，焊后做去应力处理再进行表面喷塑，避免长期负载下出现机架变形导致皮带跑偏。

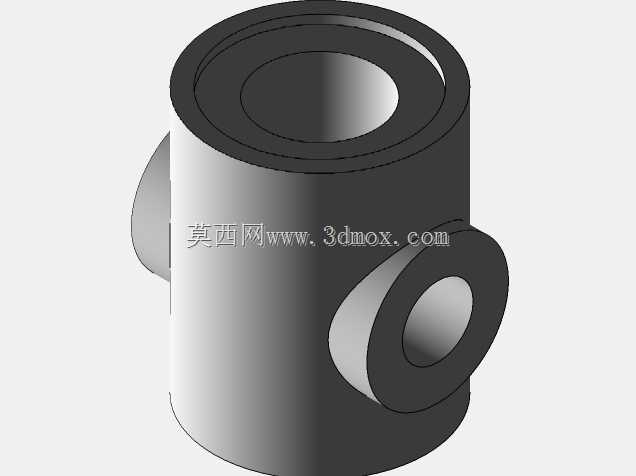

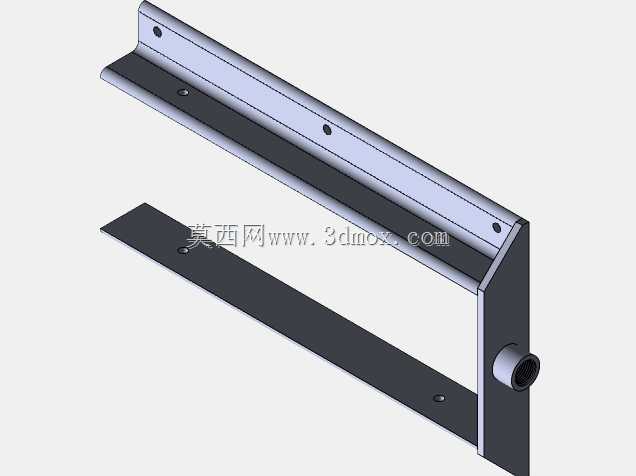

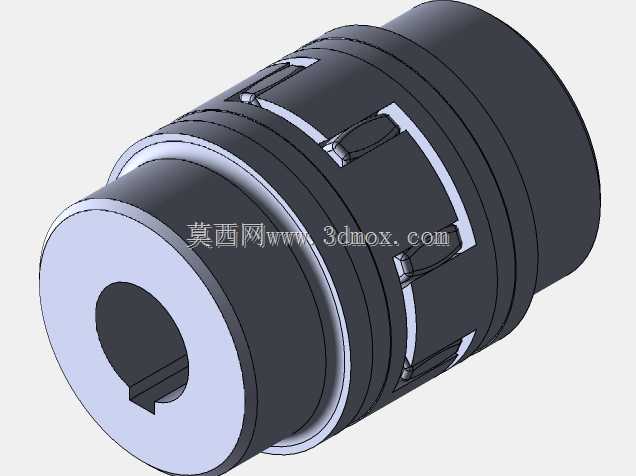

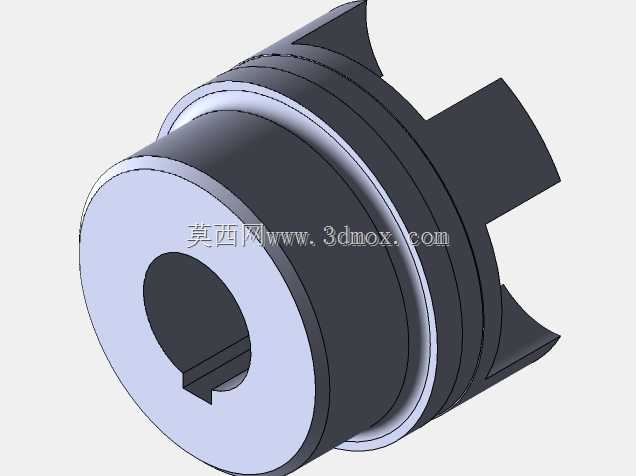

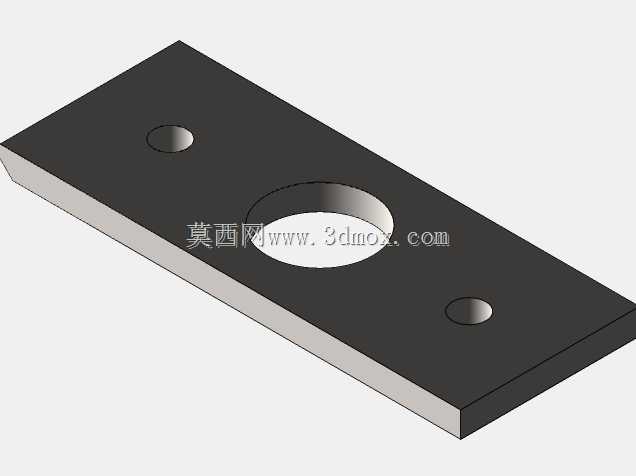

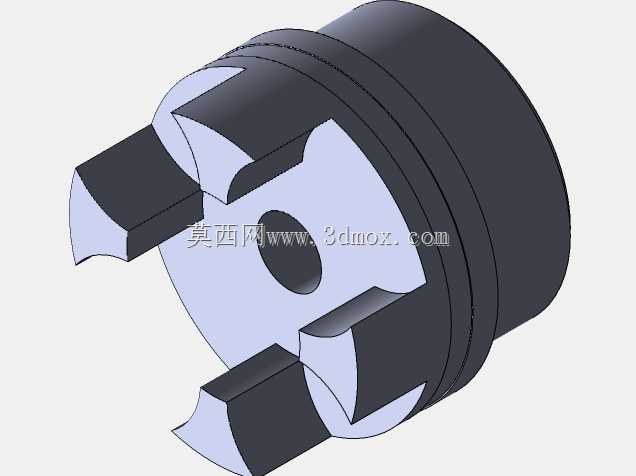

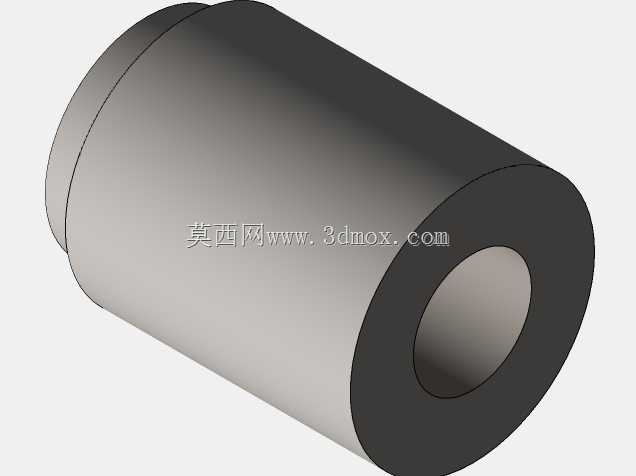

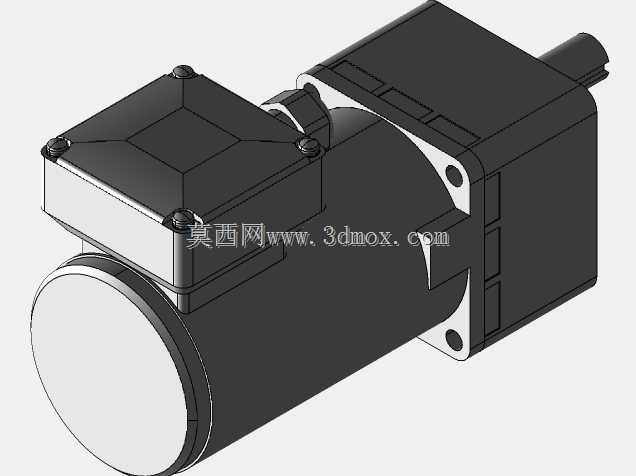

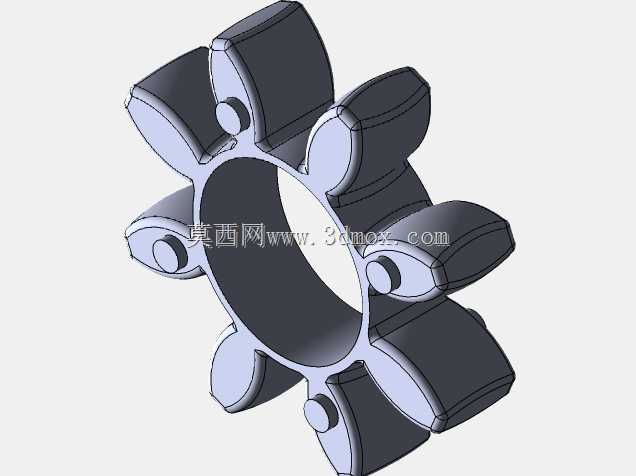

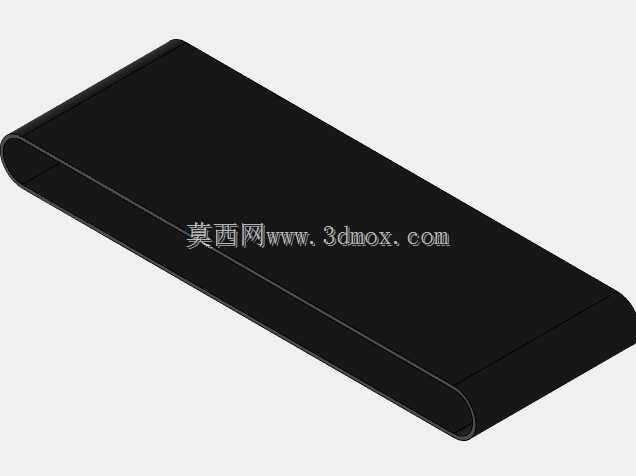

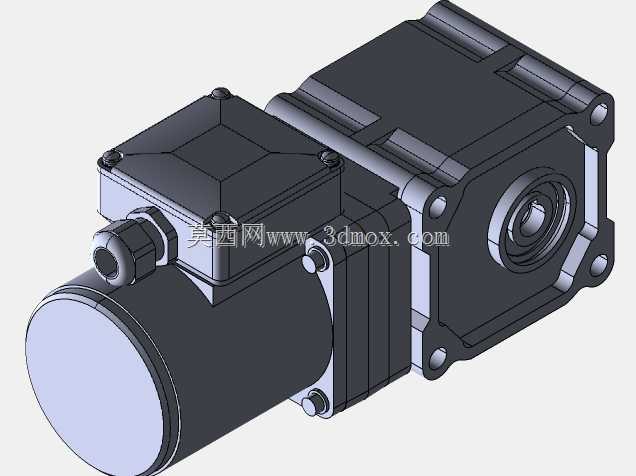

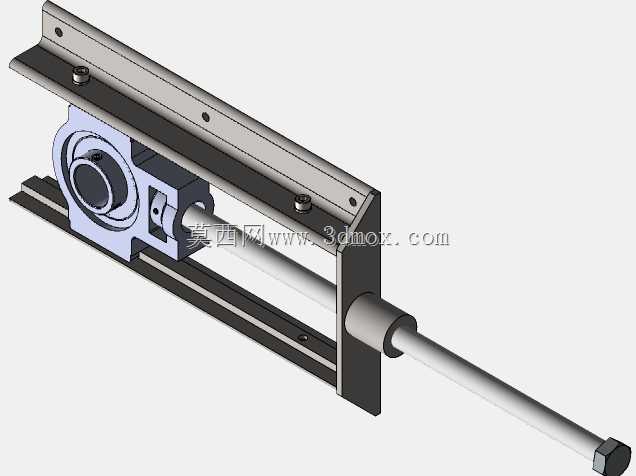

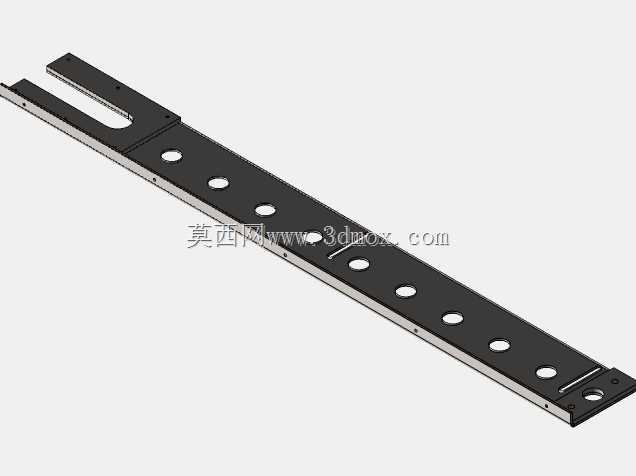

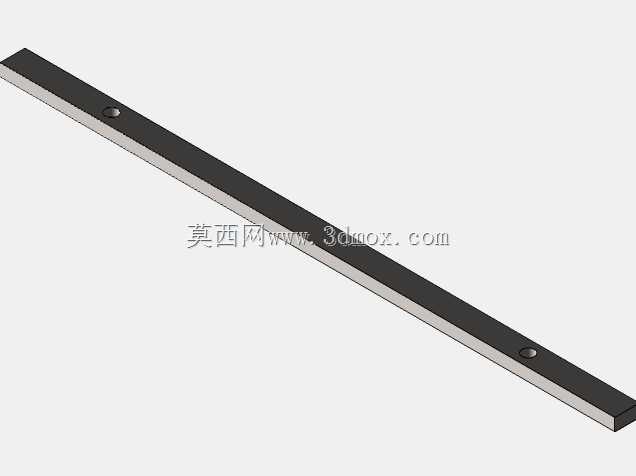

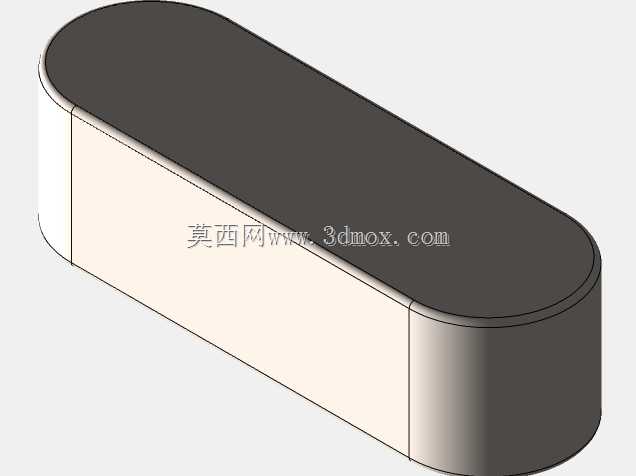

　　输送面采用黑色PVC哑光皮带，皮带表面做防滑处理，针对圆柱形罐体的输送特性，皮带两侧设置高度可调的侧挡条，挡条采用高分子聚乙烯材质，降低与罐体接触的摩擦阻力，同时避免罐体在输送过程中从皮带侧边滑落。皮带张紧机构设置在设备主动辊端，采用螺杆调节式张紧结构，两侧张紧行程独立可调，调试时可通过两侧张紧量的微调修正皮带跑遍问题，无需拆解机架结构即可完成日常张紧维护。驱动单元配置在设备出料端的侧方，采用减速电机直连主动辊的传动方式，传动链路短，传动效率损失小，电机安装座预留长条形调节孔，可在后期维护时调整传动带张紧度。

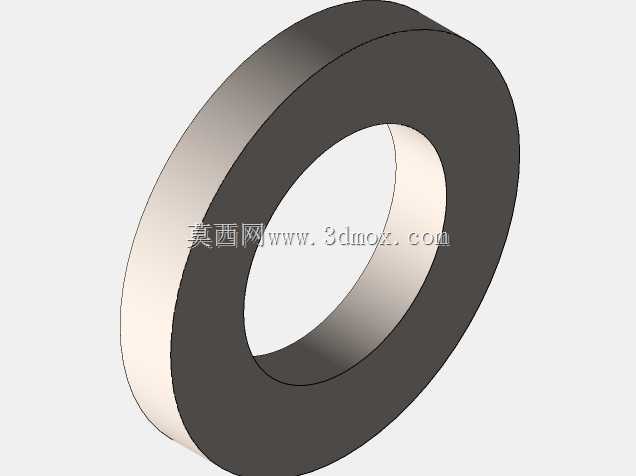

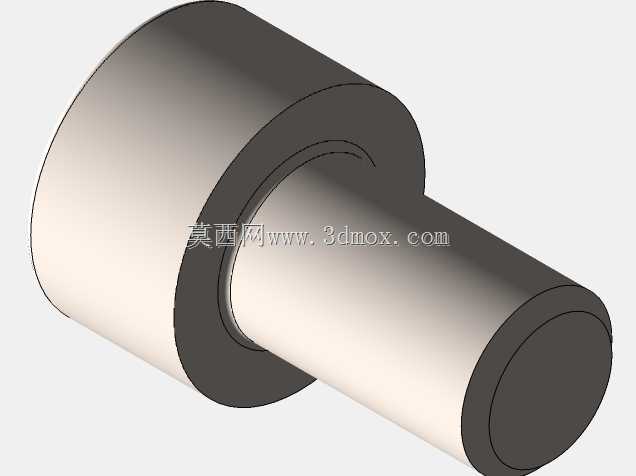

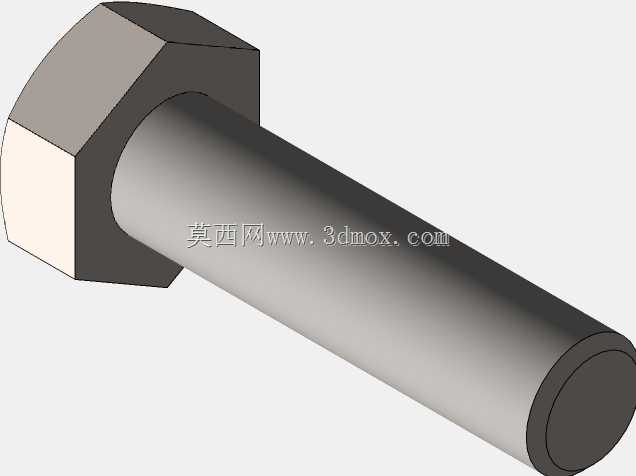

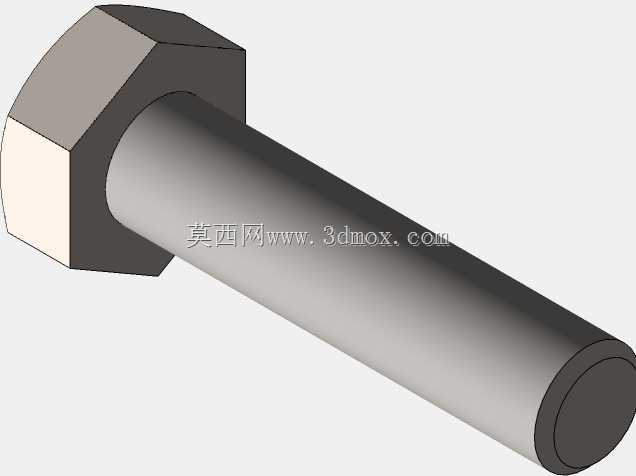

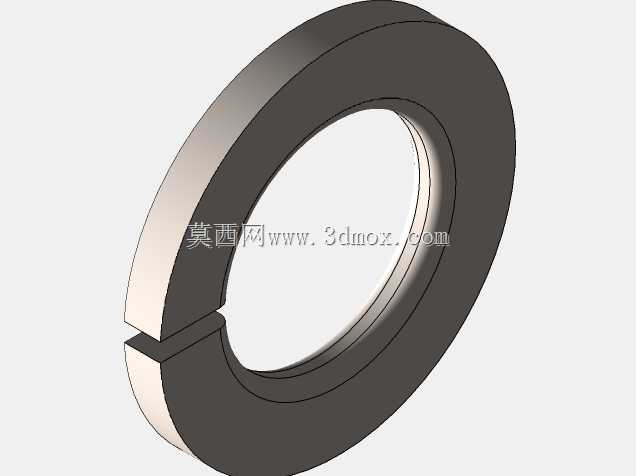

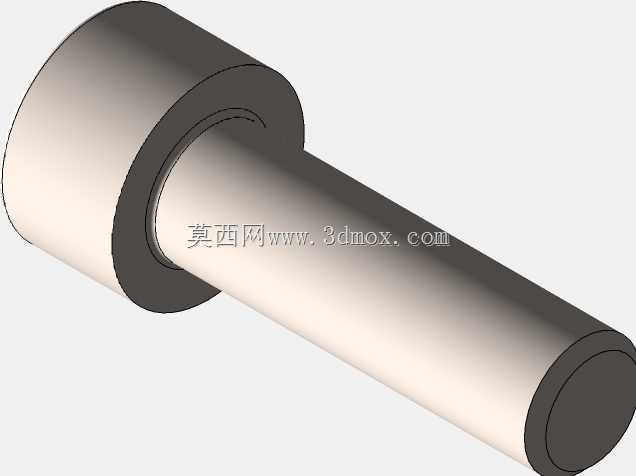

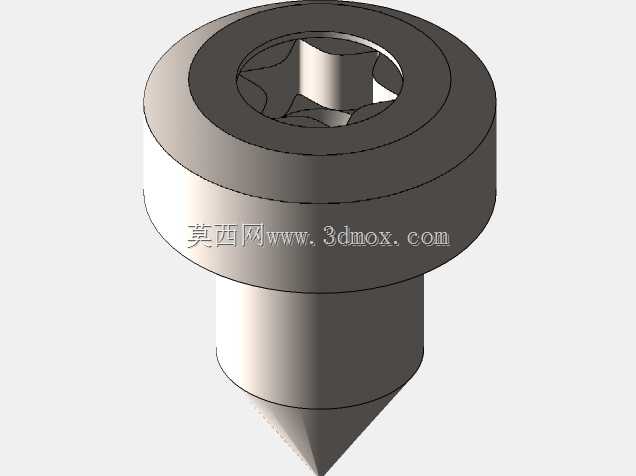

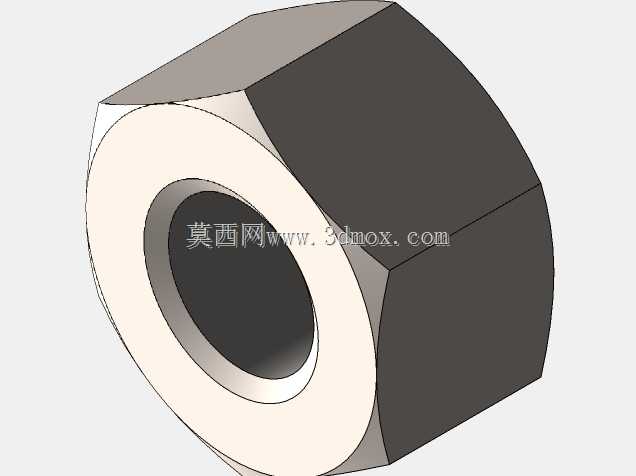

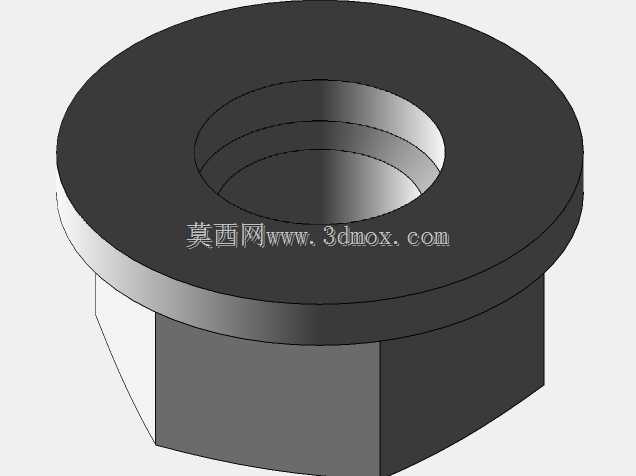

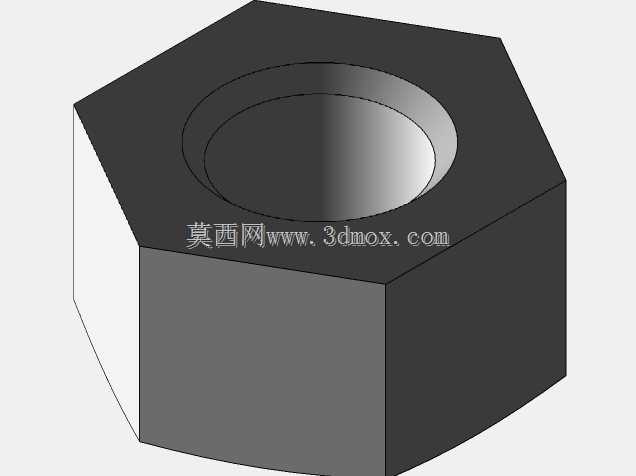

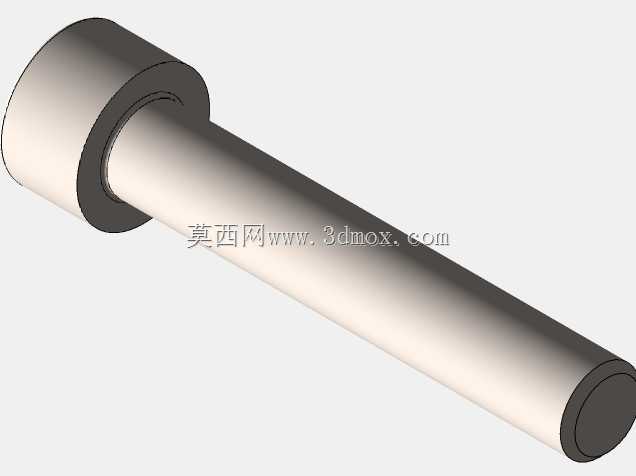

　　设备侧方集成独立电控箱，电控箱与机架采用螺栓固定，内部预留变频器、继电器的安装位，可根据上下游工位的节拍需求调整皮带运行速度，速度调节范围覆盖0.1m/s到0.6m/s，适配不同产能的卸罐产线需求。电控箱面板设置启停按钮、速度调节旋钮以及急停按钮，急停按钮采用红色蘑菇头样式，触发后可直接切断设备动力回路，满足车间安全操作规范。皮带上方设置可调节的传感器安装支架，支架采用铝型材拼装结构，可沿输送方向、垂直输送方向调整安装位置，适配不同直径、不同高度罐体的检测需求，可安装光电传感器、计数传感器等检测元件，实现罐体到位检测、计数、堵料停机等功能。

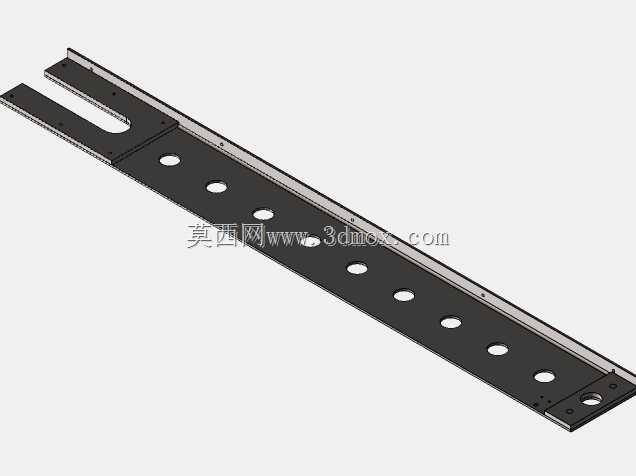

　　从安装边界来看，设备整体宽度控制在1.2m以内，长度根据卸罐工位的衔接需求设置为1.8m，输送面高度可根据上下游设备的对接高度调整，常规配置下输送面距离地面高度为750mm，符合人工辅助操作的人机工程学高度，若需对接不同高度的设备，可通过更换脚杯支撑段的方管长度调整整体高度，调整范围覆盖650mm到850mm。机架中部设置横向加强撑，避免长期负载下机架中部出现下挠变形，皮带下方设置光滑托板，托板采用镀锌钢板制作，表面平整无毛刺，为皮带下半段提供均匀支撑，避免皮带在承重后出现凹陷导致罐体输送不稳。

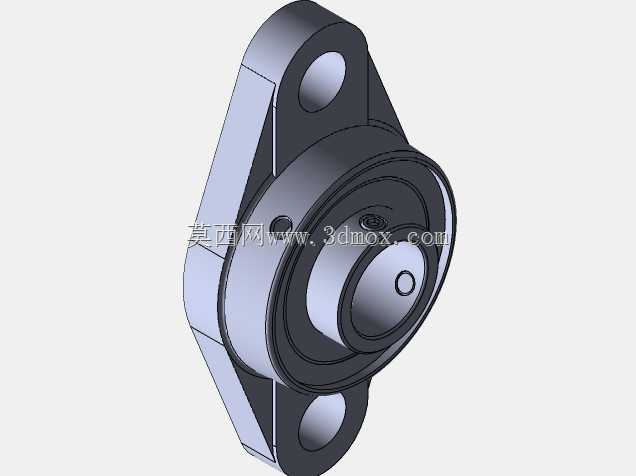

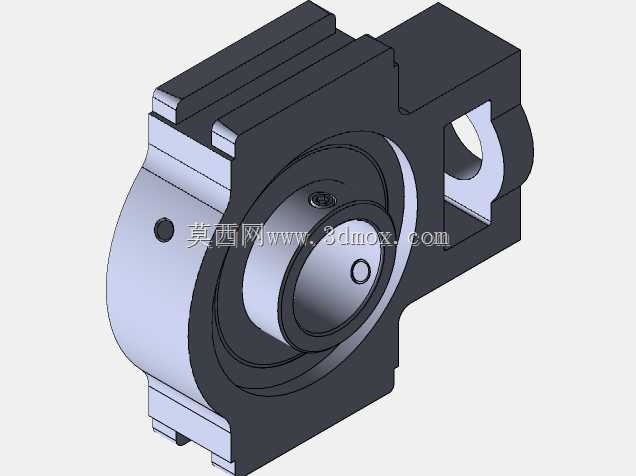

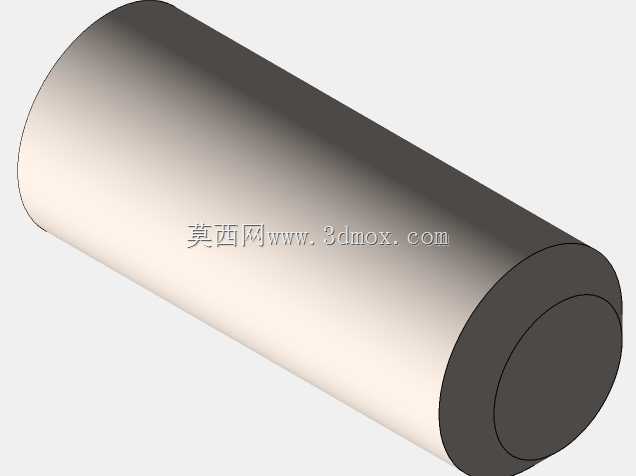

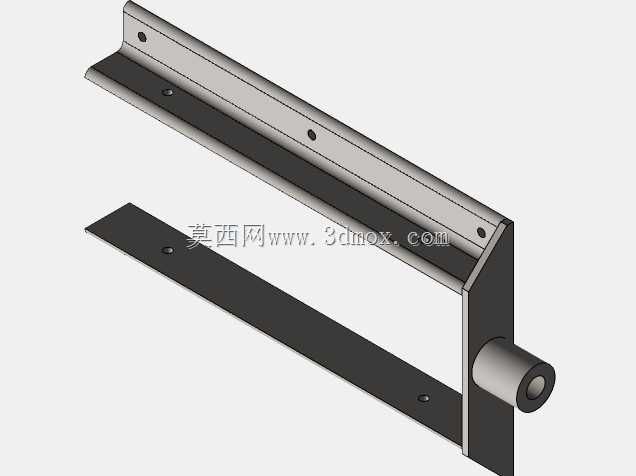

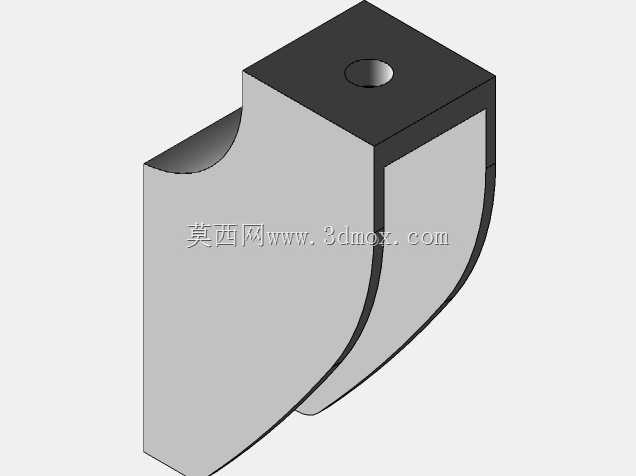

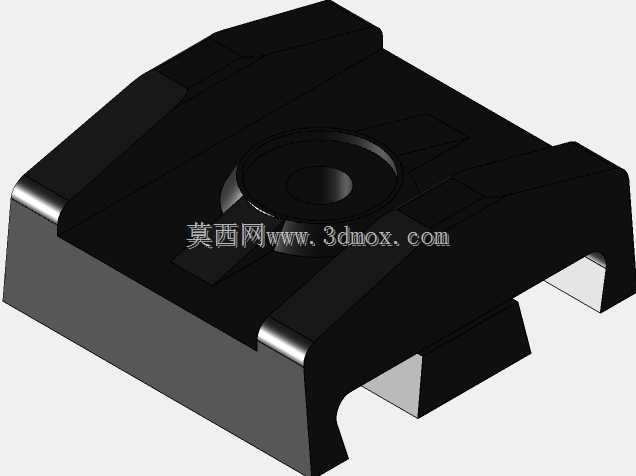

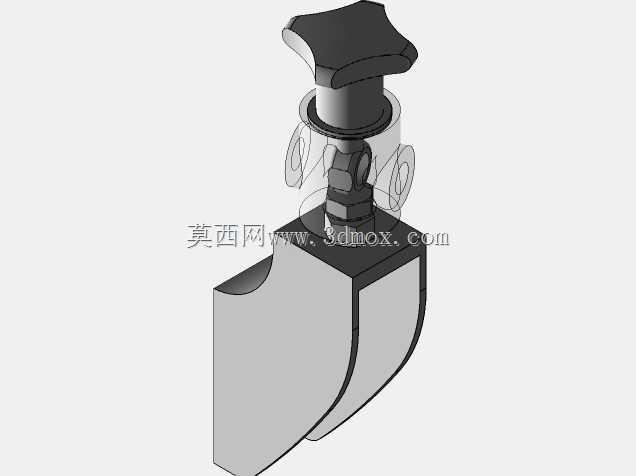

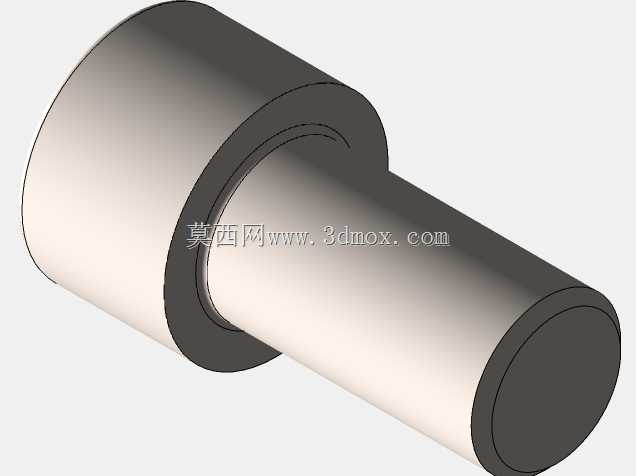

　　在细节设计上，设备所有转动辊的两端均采用带座外球面轴承，轴承座自带密封结构，可阻挡车间内的粉尘、水汽进入轴承内部，延长轴承维护周期，辊筒表面做滚花处理，增大与皮带之间的摩擦力，避免重载情况下皮带与辊筒之间出现打滑。侧挡条的安装支架采用快拆式结构，更换不同规格的罐体生产时，无需工具即可快速调整挡条间距，适配直径50mm到150mm的圆柱形罐体输送需求。设备整体的外露线缆均采用拖链或者线槽防护，避免线缆外露被剐蹭破损，所有钣金件的边缘均做倒角处理，去除毛刺锐边，避免安装调试以及日常维护过程中划伤操作人员。
