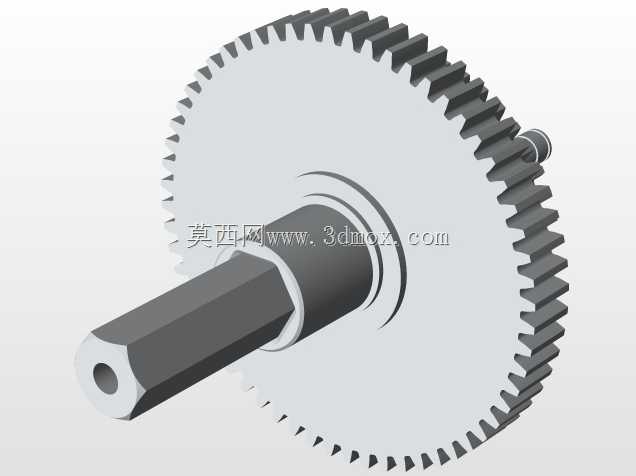

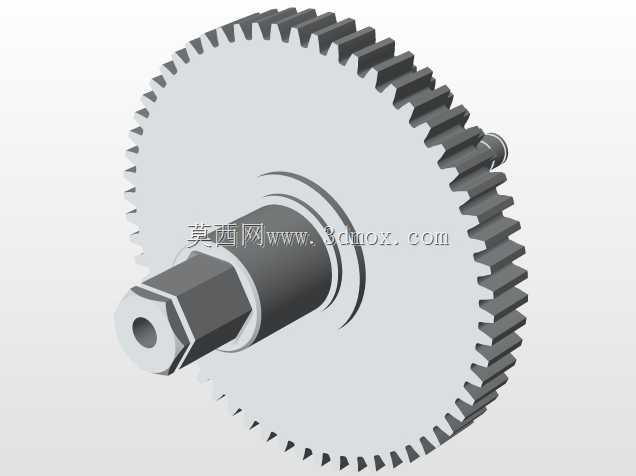

FRC机器人用齿轮轴传动组件结构

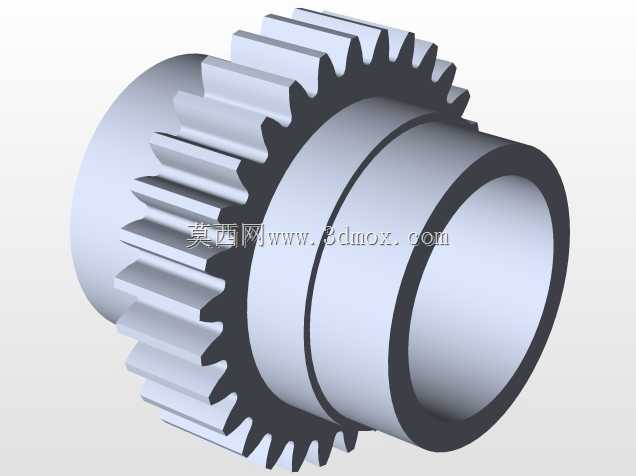

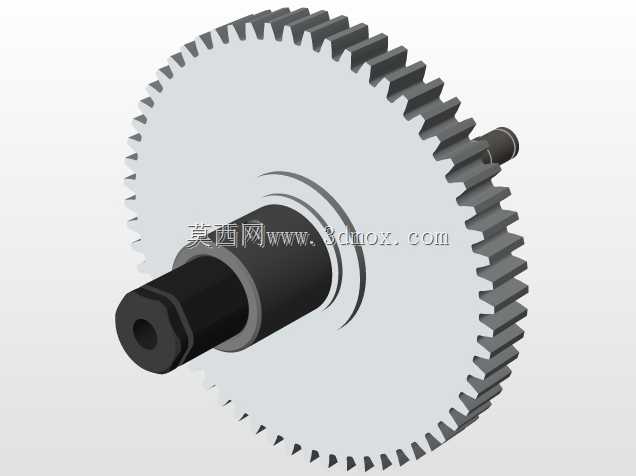

　　在青少年机器人竞赛的机械结构搭建场景里，传动系统的可靠性直接决定了整机运行的稳定性，这套轴齿一体的传动组件，正是针对FRC赛事机器人的紧凑安装空间、高负载瞬时冲击的工况设计的核心传动零件。从实际赛事应用来看，FRC机器人往往需要在短时间内完成举升、行进、物料拾取等多维度动作，传动链路的零件如果采用分体式齿轮与轴的配合结构，很容易在高速启停、瞬时过载的工况下出现键槽磨损、轴齿配合松旷的问题，直接导致机构动作失效，影响赛事进程。这套组件采用轴齿一体化的设计思路，将传动齿轮与动力输出轴做成整体结构，从根源上消除了分体装配带来的配合间隙，也省去了键连接、销定位的装配工序，在赛事备赛的紧张周期里，能够大幅减少装配调试的时间成本，

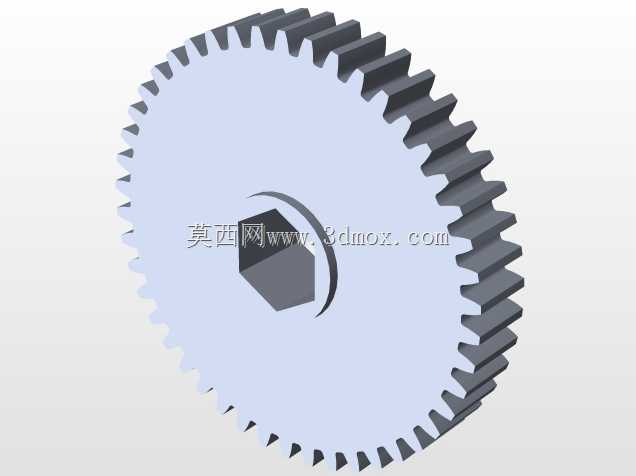

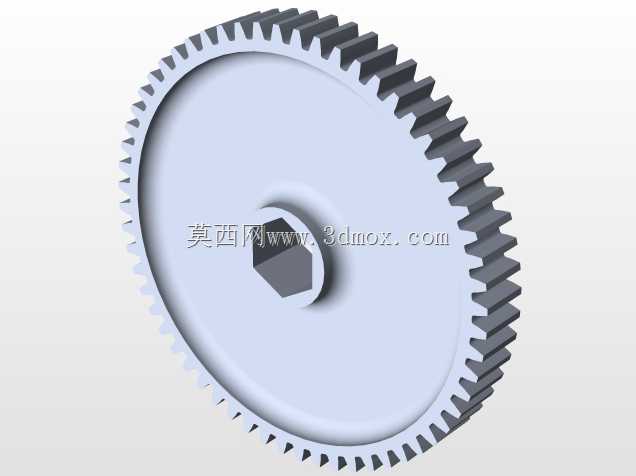

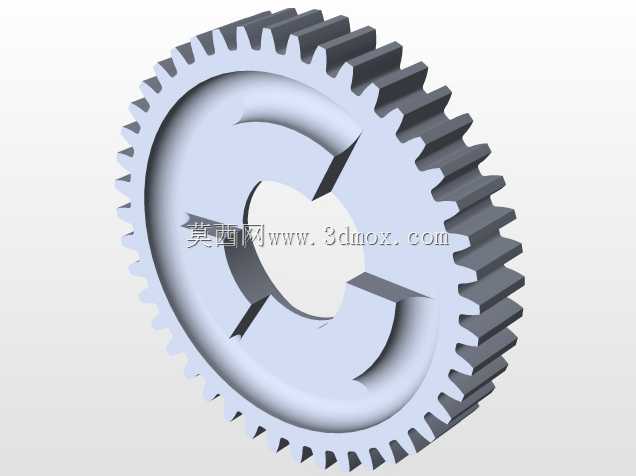

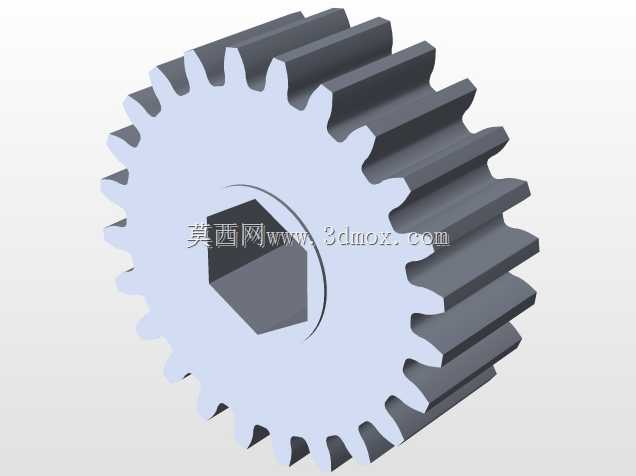

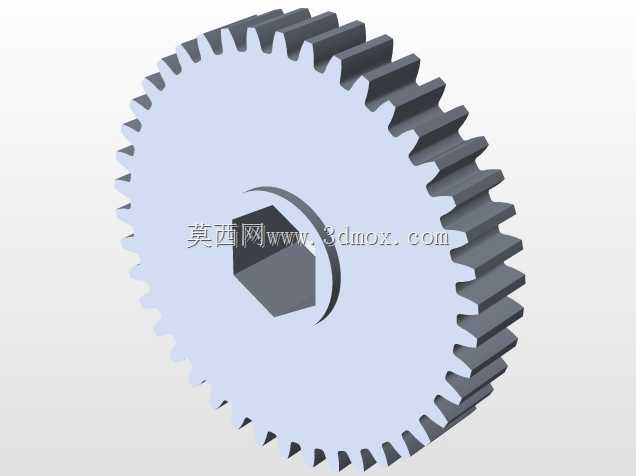

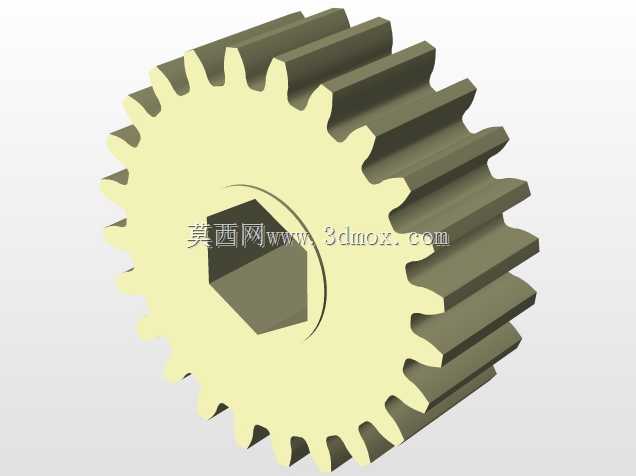

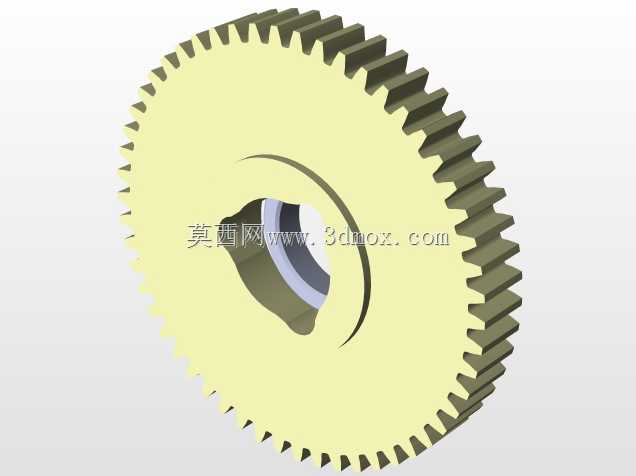

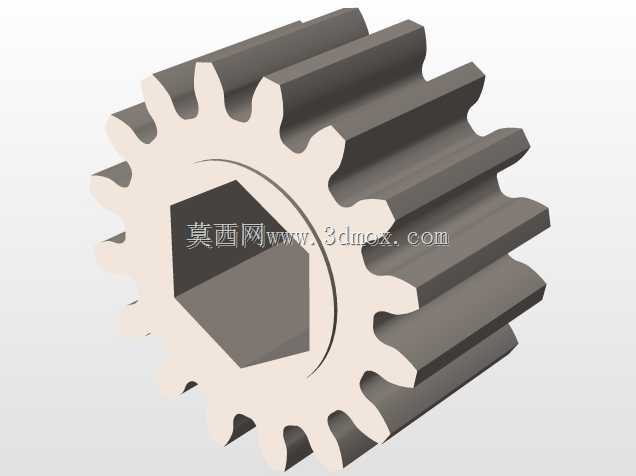

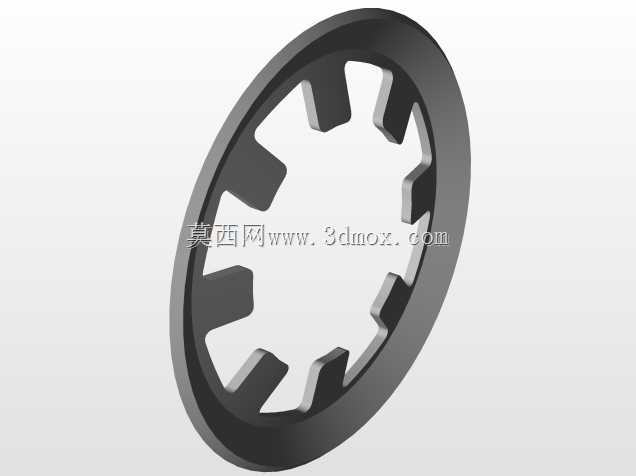

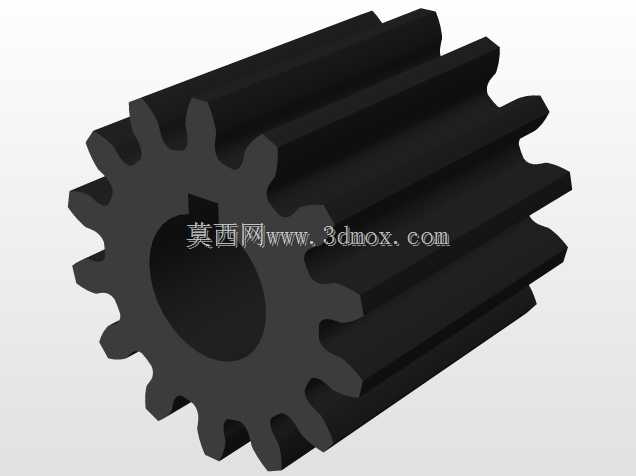

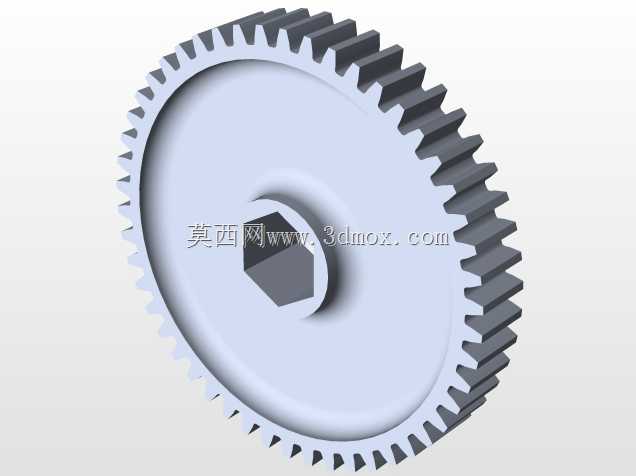

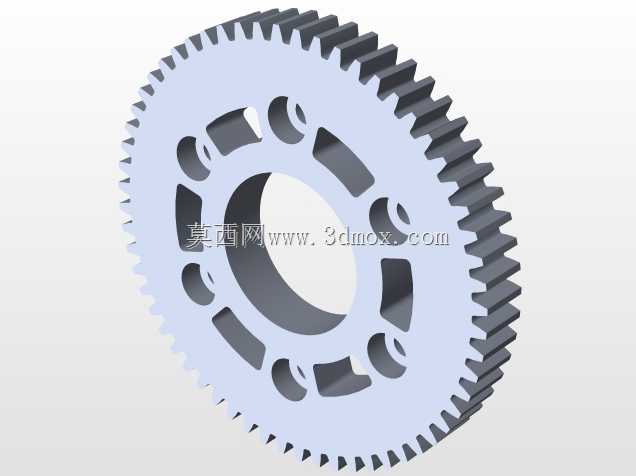

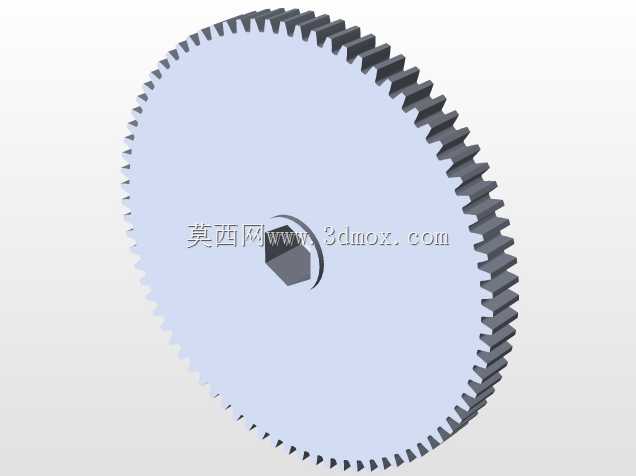

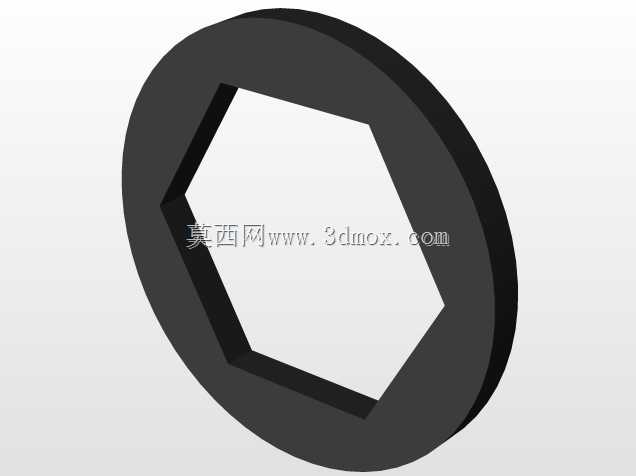

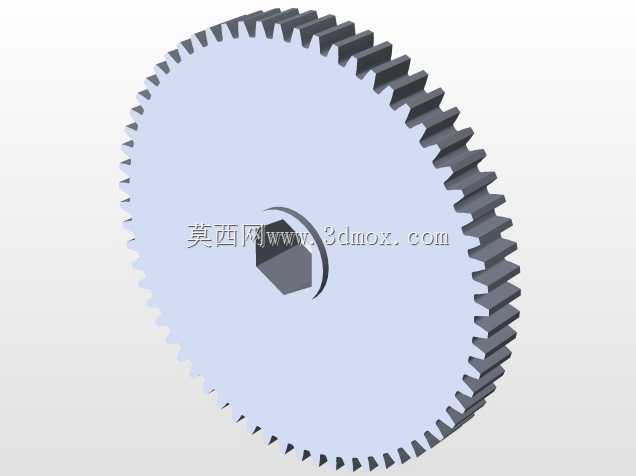

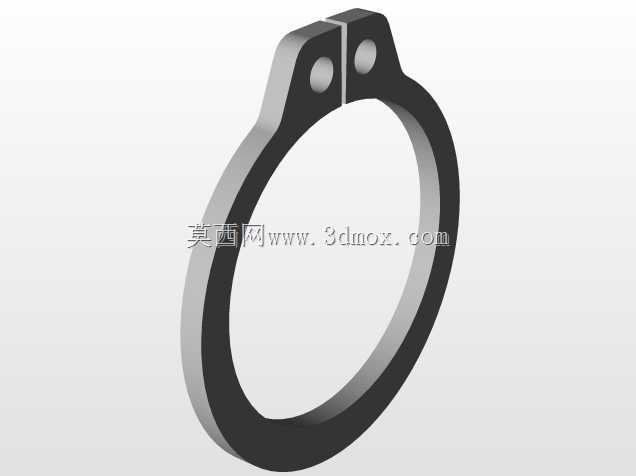

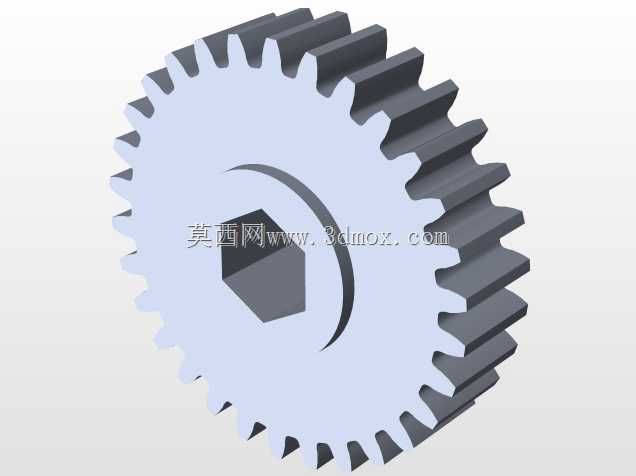

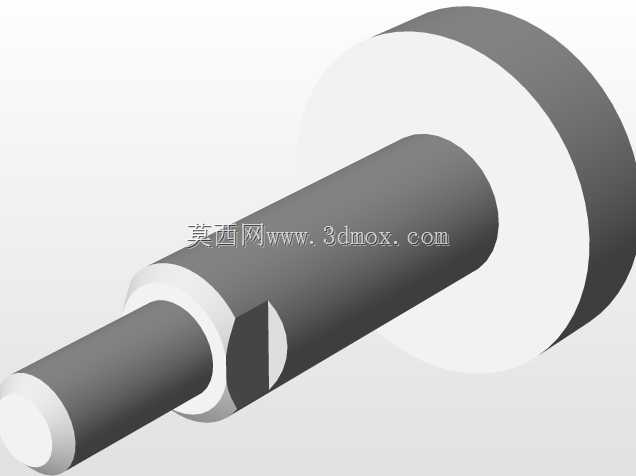

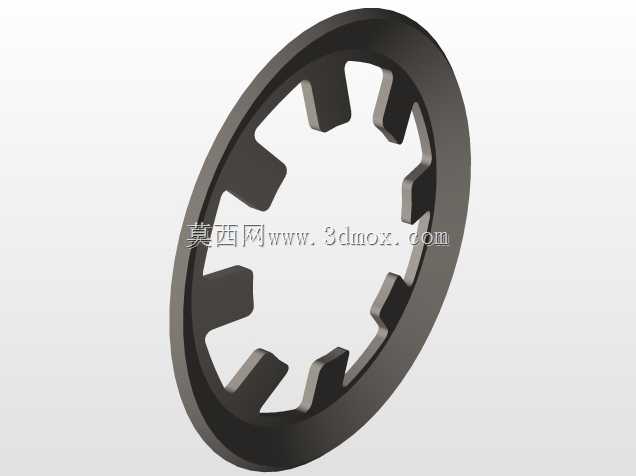

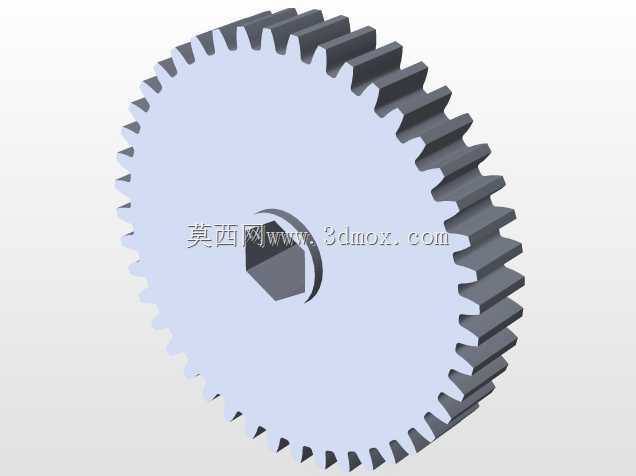

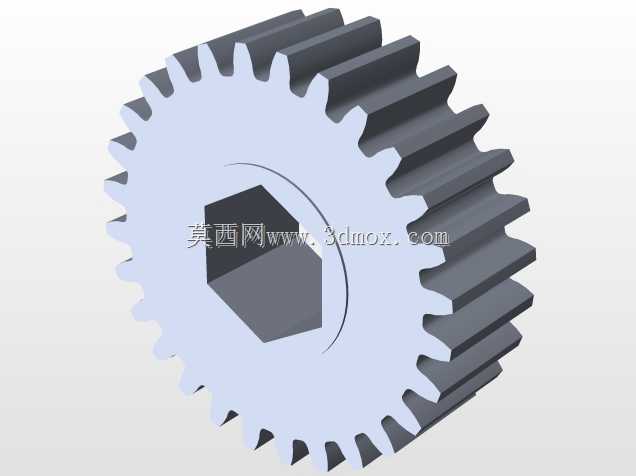

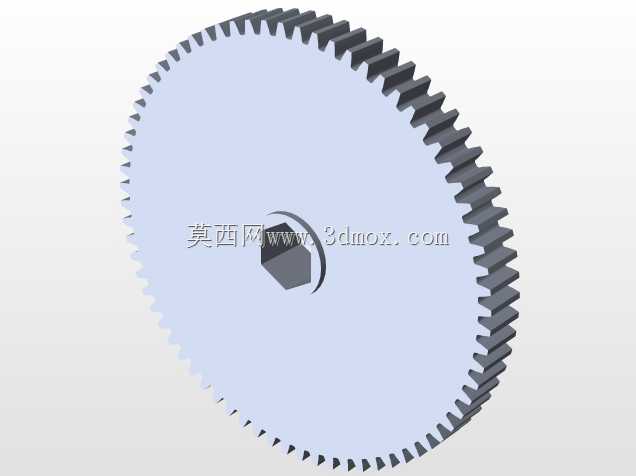

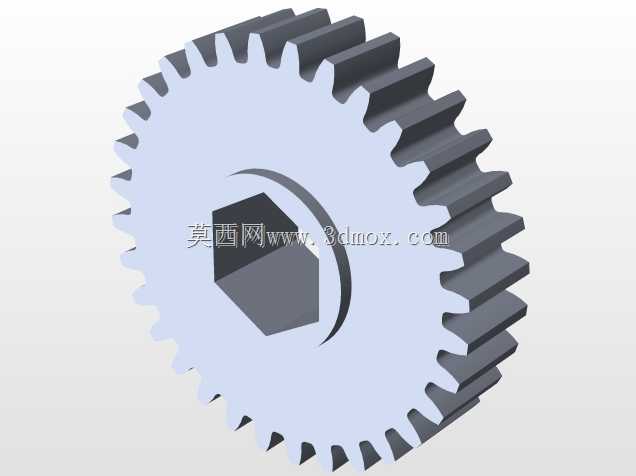

　　同时提升传动链路的刚性。从结构设计细节来看，齿轮部分采用标准渐开线直齿齿形，齿向公差、齿形公差都按照通用机械传动的中等精度等级设定，能够兼容赛事中常用的标准模数传动齿轮配对，不需要额外定制配对齿件，适配性较强。轴段部分设计为六角轴结构，这种结构在机器人搭建场景里非常实用，六角形的轴截面可以直接和带六角孔的轮组、摇臂、联轴器配合，不需要额外加工扁位、键槽，装配时只需要穿入对应安装孔，搭配轴用挡圈就可以完成轴向定位，装拆效率远高于普通圆轴结构。轴的末端设计有中心通孔，这个结构一方面可以减轻零件整体重量，对于有严格重量限制的FRC赛事机器人来说，每一处减重设计都能为其他功能机构留出重量余量；另一方面中心孔可以穿入锁紧销或者拉紧钢丝，

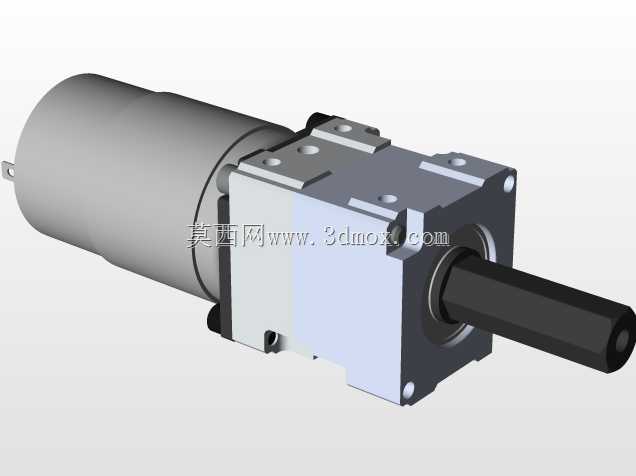

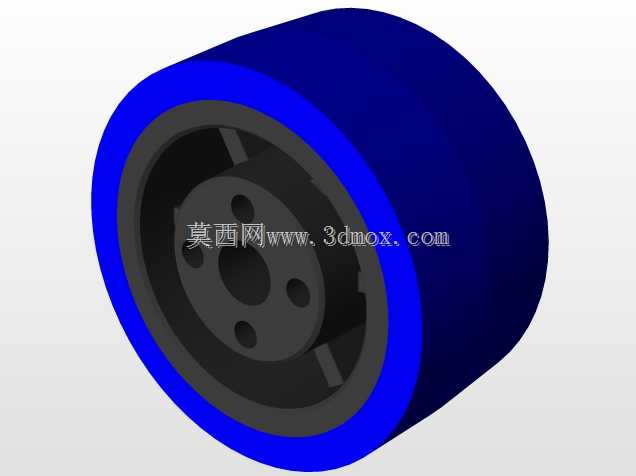

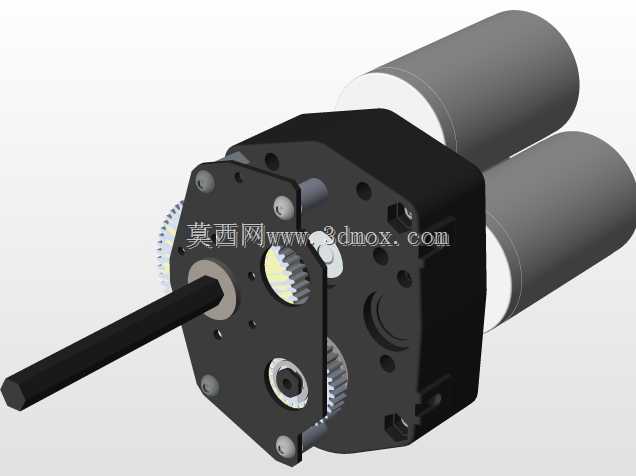

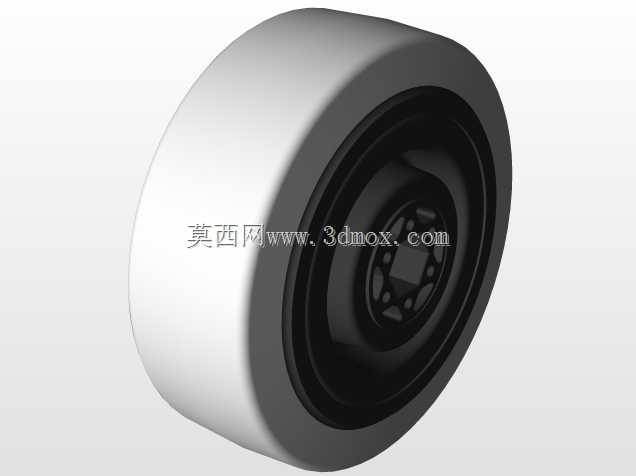

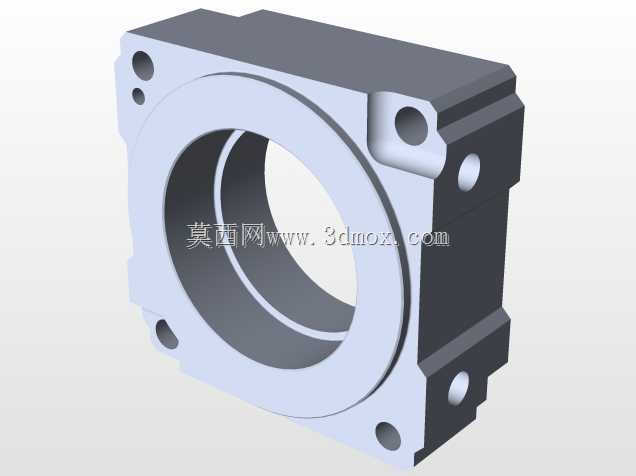

　　在极端冲击工况下防止轴段从安装座中脱出，提升结构的安全冗余。从安装边界来看，齿轮的分度圆直径、齿顶圆尺寸都经过适配性校核，安装时齿轮端面和相邻安装座的预留间隙控制在0.2到0.5毫米之间，既不会因为间隙过小出现运转摩擦卡滞，也不会因为间隙过大导致齿轮啮合时出现轴向窜动，影响传动平稳性。轴段的长度尺寸覆盖了常规机器人铝型材安装梁、轴承座、传动轮的堆叠安装厚度，六角轴的对边尺寸匹配行业通用的机器人搭建标准件规格，不需要二次加工就可以直接和市售的标准轴承、轴套、传动轮适配。在实际工况使用中，这套组件可以作为机器人行走机构的动力输出轴，将减速电机输出的扭矩直接传递给驱动轮，也可以作为举升机构的传动主轴，带动摇臂完成升降动作，

　　直齿结构的传动效率可达98%以上，动力传递过程中的损耗极小，能够最大化利用电池的有限电量，延长机器人的单次作业时长。齿部的齿根位置做了圆角过渡处理，避免应力集中导致的断齿问题，在赛事中常见的碰撞、过载场景下，能够承受比普通分体齿轮轴结构高30%左右的瞬时冲击载荷，减少比赛过程中的零件损坏概率。轴段的表面粗糙度按照装配要求做了适配设计，和轴承配合的轴颈位置粗糙度控制在Ra1.6，保证轴承内圈和轴的配合紧密，不会出现跑圈内圈打滑的问题；六角配合面的粗糙度控制在Ra3.2，既保证和传动轮的配合不打滑，又不会因为表面过于粗糙导致装拆困难。从建模逻辑来看，这套组件的建模过程完全遵循实际加工工艺顺序，先构建轴段的主体回转特征，再拉伸切除出六角轴的截面轮廓，之后通过参数化特征生成渐开线齿形，最后完成中心孔、轴端倒角、齿根圆角的细节特征，所有特征的参数都可以直接修改调整，适配不同模数、不同轴长、不同齿轮齿数的定制需求，对于参赛队伍来说，可以直接根据自身机器人的传动比需求、安装空间尺寸，调整对应参数后生成适配自己机型的零件，不需要从零开始建模，大幅缩短备赛的设计周期。在装配验证环节，这套组件的所有安装尺寸都和标准FRC机器人搭建体系的零件做了干涉检查，和常用的法兰轴承、铝型材安装座、轴用挡圈、传动轮配合时不会出现干涉问题，装配路径顺畅，不需要额外修配零件就可以完成总装。
