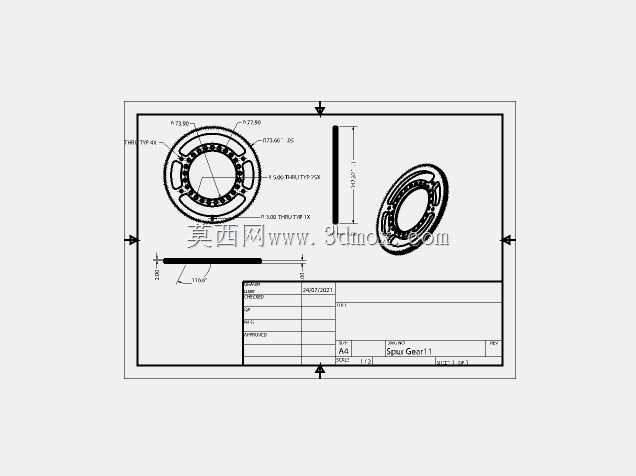

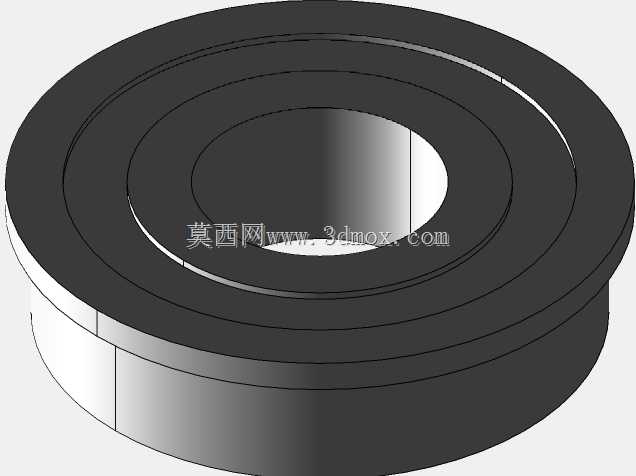

双联直齿圆柱传动齿轮结构设计

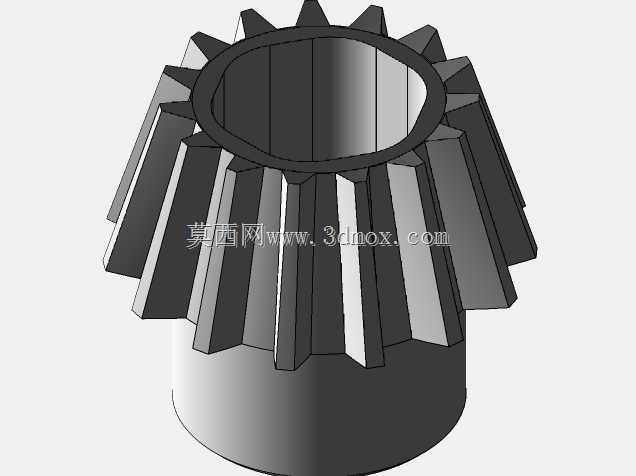

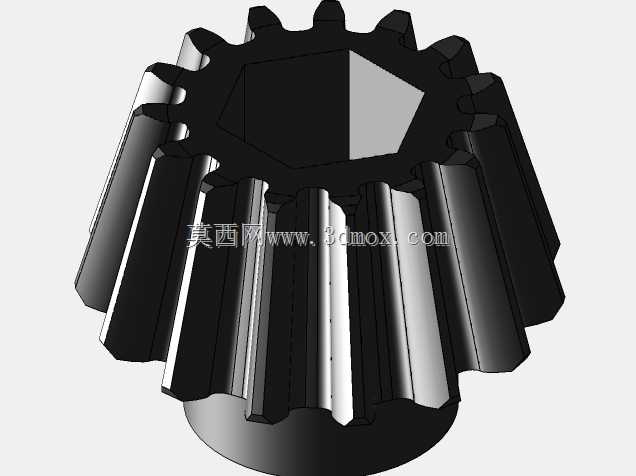

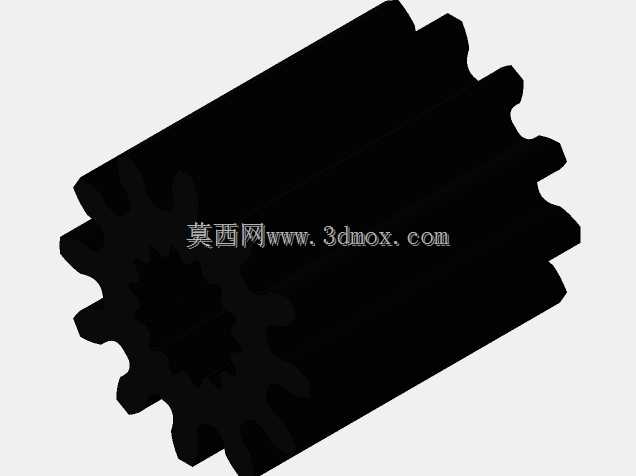

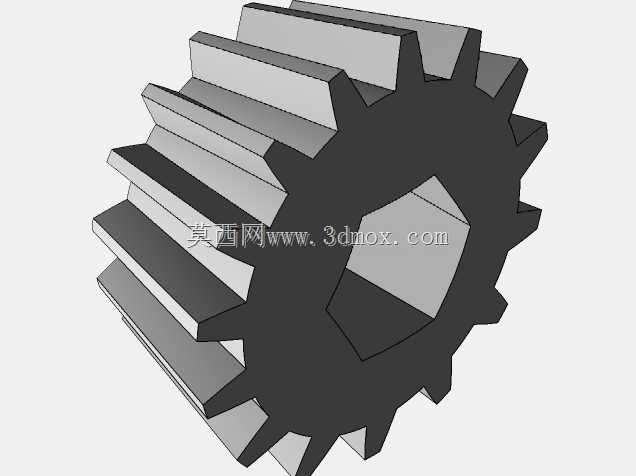

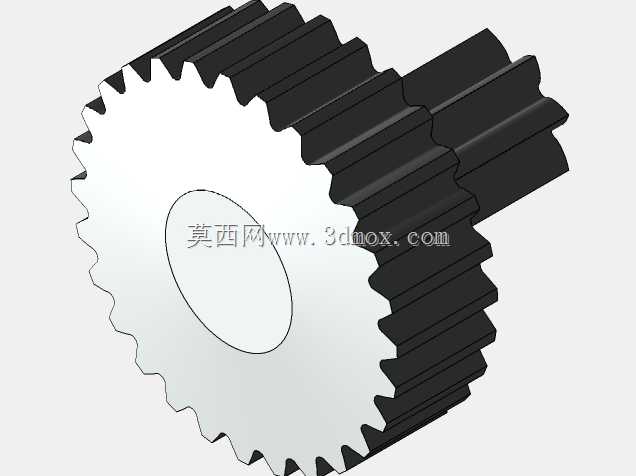

　　在常规的定轴轮系传动布局中，双联直齿轮是实现固定速比切换、同轴级间动力传递的核心基础零件，这类零件常见于普通车床进给箱、小型减速器变速模块、轻工机械的动力传输工位，不需要额外的换挡拨叉结构时，两个不同齿数的齿圈与中间轮毂一体加工成型，就能在同一根转轴上同步输出两个不同的啮合速比，相比两个独立齿轮叠装的方案，一体结构的双联齿轮能消除装配间隙带来的传动回差，同时减少轴上的零件定位数量，降低装配时的同轴度调校难度。

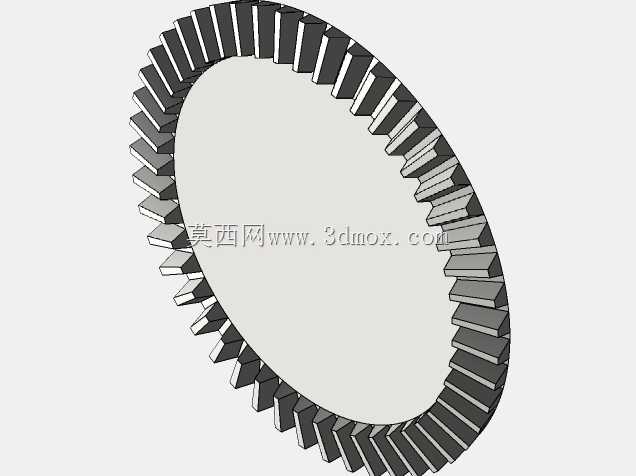

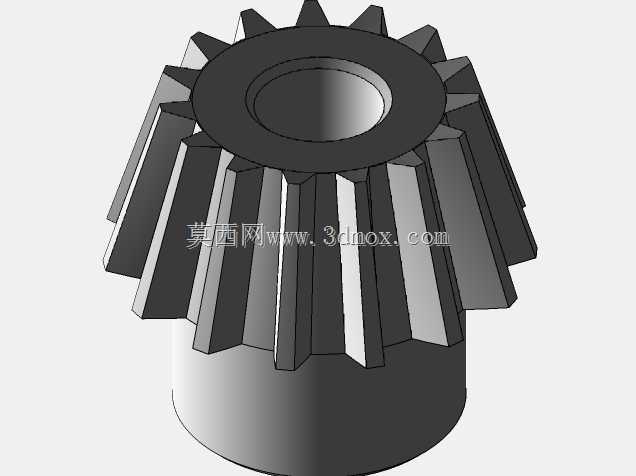

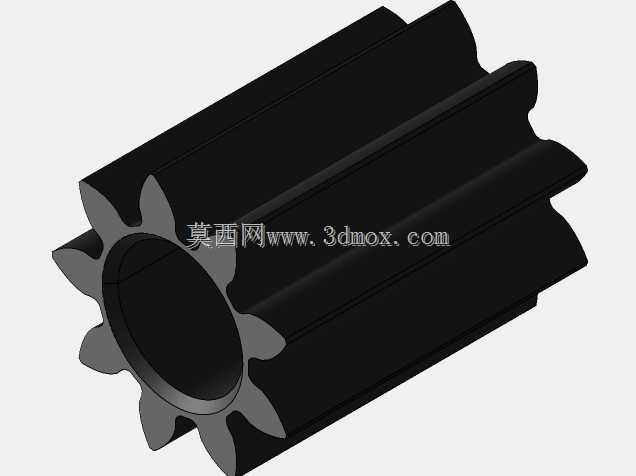

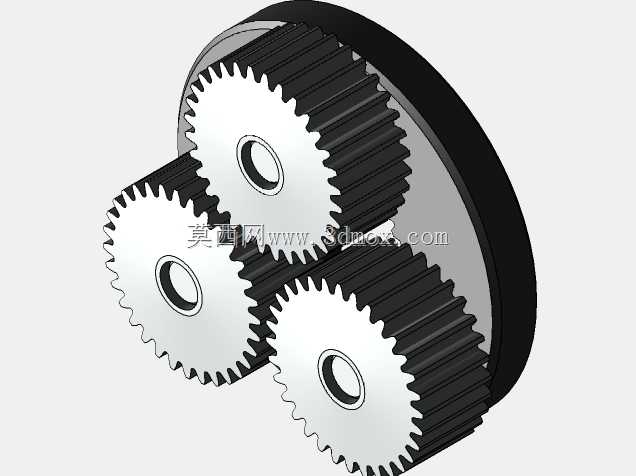

　　从结构设计逻辑来看，这款双联齿轮的两个齿圈均采用标准渐开线直齿齿形，齿向与齿轮轴线完全平行，加工时可通过滚齿一次装夹完成两个齿圈的齿形切削，能最大程度保证两个齿圈的齿向跳动、齿距累积误差控制在同一精度基准内，避免两个齿圈分别加工后二次装夹带来的形位公差超差问题。中间的轮毂部分设计为等直径光孔结构，孔壁预留了键槽加工余量，实际装配时可根据适配轴径的公差要求，配铣平键键槽实现周向固定，轮毂的轴向长度略大于两个齿圈的总宽度，两端伸出的轴肩部分可直接贴合轴用挡圈或者轴承内圈端面，不需要额外加装轴套来限定齿轮的轴向位置，能有效压缩传动组件的轴向安装空间。

　　实际选型应用时，需要先核对两个齿圈的分度圆直径、齿顶圆尺寸与相邻啮合齿轮的中心距是否匹配，直齿啮合的侧隙可通过中心距的微调来补偿，不需要像斜齿轮那样额外考虑轴向力对轴承的负载影响。两个齿圈的齿宽根据各自传递的扭矩大小做了差异化设计，大齿数齿圈对应的啮合副速比更大，传递扭矩相对更小，齿宽尺寸略窄；小齿数齿圈作为动力输入侧的啮合端，齿宽尺寸更宽，能提升轮齿的接触强度，避免频繁正反转时出现轮齿崩边、点蚀的失效问题。齿根部分采用标准圆角过渡，没有应力集中的直角结构，在调质处理后齿面做高频淬火，能兼顾芯部的韧性和齿面的耐磨性，适合中低速、中等负载的连续传动工况。

　　安装边界方面，齿轮的轴向定位尺寸以轮毂两端面为基准，装配时需要保证两个齿圈的啮合端面与对应配对齿轮的端面错位量不超过齿宽的5%，否则会出现轮齿局部接触、载荷集中的问题，加速齿面磨损。光孔与转轴的配合公差推荐选用H7/k6的过渡配合，既可以保证装配时的同轴度，也方便后期维护时的拆卸更换，不需要额外做过盈压装。轮齿的啮合侧隙控制在0.05-0.12mm区间即可，既能补偿热膨胀带来的尺寸变形，也能避免侧隙过大导致的传动冲击、噪音过大问题。在日常运维场景中，这类一体双联齿轮的失效形式多为齿面磨损或者个别轮齿的断裂，因为两个齿圈为一体结构，更换时需要整体从轴上拆下，设计时也在两个齿圈之间预留了足够的拉马卡位空间，拆卸时不会碰伤齿形。

　　不同于滑移式的换挡双联齿轮，这款固定传动的双联齿轮没有设计拨叉槽，轮毂外圆为完整圆柱面，结构刚性更强，能承受的瞬时冲击负载更高，在小型食品输送线、包装设备的动力分配箱、台式钻床的变速机构中都能适配，不需要额外做结构修改就能直接套用在同模数、同速比的传动方案中，建模时的齿形参数完全符合标准直齿轮的啮合规范，可直接导入工程图模块生成加工图纸，减少设计人员重复绘制齿形的工作量。
