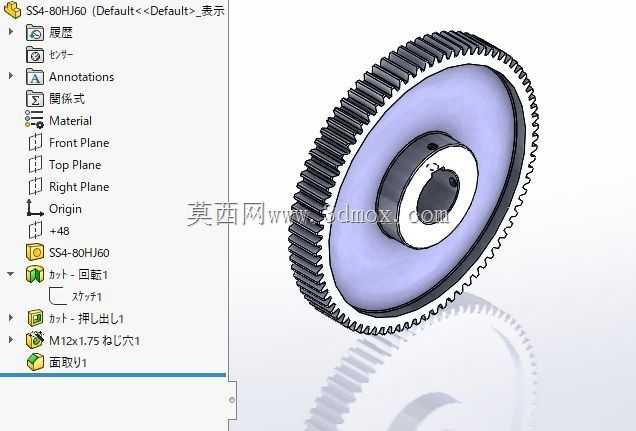

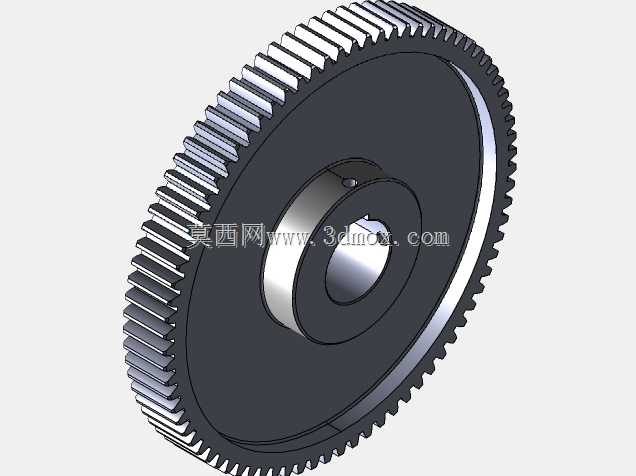

SS4-80HJ60双联传动齿轮结构设计

项目分类:齿轮 发布时间:2022-04-11 ID:607740
  • SS4-80HJ60双联传动齿轮结构设计
  • SS4-80HJ60双联传动齿轮结构设计

  这款双联齿轮结构在中小功率传动场景中适配性极强,常见于轻工自动化输送线、小型包装设备的进给传动单元、仪器仪表内部的力矩传递链路,也可作为小型非标设备的减速级中间传动件使用,核心作用是在有限安装空间内实现两级不同传动比的动力传递,替代单组大传动比齿轮带来的结构冗余问题,同时兼顾传动平稳性与安装紧凑性。从结构设计逻辑来看,该齿轮采用大小齿圈同轴一体式布局,大齿圈负责低速大扭矩端的啮合传动,小齿圈对接高速输入端,同轴度通过中间轮毂的基准孔保证,避免分体式装配带来的同轴度误差累积,减少传动过程中的齿面偏磨、啮合异响问题。轮毂位置设计有标准M12螺纹孔,用于轴端锁紧固定,防止齿轮在正反转切换、负载波动时出现轴向窜动,

  安装基准孔的公差配合选用基孔制过渡配合,既保证装配时的定位精度,也方便后期维护拆卸,不会出现过盈配合导致的拆件损伤。齿形设计上兼顾了传动效率与运行噪音控制,齿顶高、齿根圆角参数经过优化,齿根位置做了圆弧过渡处理,减少应力集中,在频繁启停、短时冲击负载的工况下,能有效降低齿根断裂的风险,齿面啮合区域的接触精度满足中等转速传动要求,不需要额外做高精度磨齿处理就能适配多数普通工业传动场景的精度需求。从安装边界来看,该齿轮的最大外缘由大齿圈齿顶圆限定,轴向安装尺寸由轮毂宽度与齿圈厚度共同决定,安装时需要预留出齿侧啮合的间隙调整空间,同时要保证相邻传动件的轴向定位台阶不会与齿圈端面发生干涉,中心孔的轴向定位面需要与轴肩贴合紧密,

  避免装配后出现端面跳动超差的问题。在实际选型适配时,需要注意该齿轮的啮合模数、压力角需要与配对齿轮完全一致,中心距公差控制在允许范围内,否则会出现啮合卡滞、齿面磨损加快的问题,同时要根据传递扭矩的大小核算键槽或者锁紧螺纹的受力情况,确保固定结构不会在负载峰值时失效。设计过程中特意将大小齿圈的连接辐板做了轻量化处理,在保证辐板结构强度、满足扭矩传递刚度要求的前提下,去除了多余的材料,既降低了齿轮自身的转动惯量,减少传动启停时的惯性冲击,也控制了零件的整体重量,适合对安装重量有要求的小型精密传动场景。齿圈与轮毂的过渡位置做了等壁厚设计,避免热处理或者加工过程中因为壁厚不均出现变形,保证成品齿轮的齿圈径向跳动、

  端面跳动参数控制在合理公差范围内,不需要额外做校形处理就能满足装配要求。在实际应用场景中,这类双联齿轮常被布置在传动箱的中间传动轴上,一端连接电机输出端的小齿轮实现一级减速,另一端连接终端执行件的从动齿轮实现二级减速,单零件即可完成两级传动的动力衔接,大幅减少传动箱内的零件数量,简化装配流程,同时减少多个零件装配带来的累计误差,提升整个传动链路的可靠性。日常维护时只需要定期检查齿面的润滑情况、锁紧件的紧固状态,不需要做复杂的拆解维护,适合长期连续运行的工业设备使用。针对部分有防尘要求的使用场景,该齿轮的辐板平整结构也方便加装防尘端盖,避免粉尘、碎屑进入啮合区域造成齿面磨粒磨损,延长零件的使用寿命。
