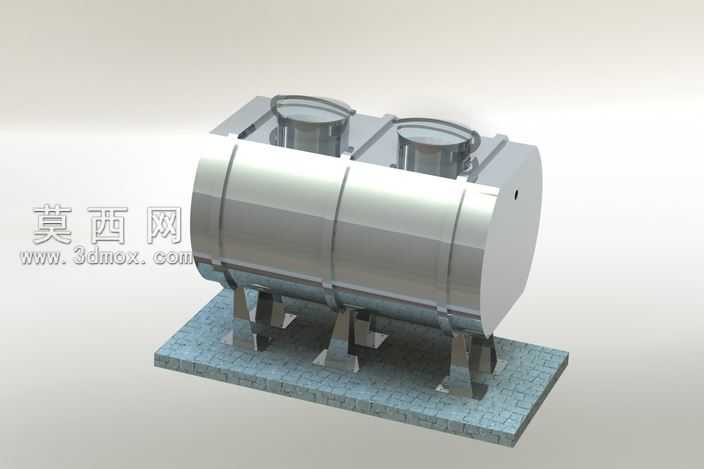

卧式双仓牛奶储存罐体三维设计作品

本作品为卧式双仓结构的牛奶储存罐体三维建模成果，建模过程中优先采用参数化特征建模逻辑，先通过旋转特征构建罐体的圆柱形主体与两端椭圆封头结构，再通过拉伸切除特征完成顶部两个进料口的开孔与法兰安装位设计，保证罐体主体的同轴度与结构对称性。双仓分隔结构采用薄壁拉伸特征构建内部隔仓板，隔仓板与罐体内壁的衔接处做了圆角过渡处理，避免应力集中的同时也符合食品级容器的清洁要求，减少物料残留死角。罐体外部的加强箍采用环形阵列特征完成，均匀分布在罐体筒身位置，提升薄壁罐体的结构刚性，避免满储状态下罐体出现形变。底部支撑结构采用多组支座组合设计，每个支座都做了与罐体外壁匹配的弧形贴合面，通过装配约束与罐体精准定位，支座底部的安装底板预留了螺栓固定孔位，可直接适配现场安装的基座结构。材质渲染阶段，罐体主体采用食品级304不锈钢材质，调整金属粗糙度参数模拟亚光不锈钢的真实质感，表面添加轻微的环境反射效果还原工业不锈钢罐体的视觉特征；支座部分做了轻微的做旧质感处理，模拟铸铁支座的哑光金属特性；底部基座采用防滑纹理地砖材质，添加细微的凹凸纹理提升场景真实感。设计过程中充分考虑牛奶储存的实际使用需求，双仓结构可实现不同批次奶源的独立储存，顶部的人孔式进料口兼顾投料与内部清洁维护的功能，罐体侧面预留的液位检测接口可直接适配液位传感器安装，整体结构比例协调，各部件装配关系清晰，无干涉问题，可直接用于食品储运设备的方案展示、结构验证以及生产加工参考。
