160mm碳纤维自行车碟刹制动盘结构设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，盘式制动器相比传统圈刹，拥有不受轮圈沾水、沾泥影响的制动力输出稳定性，在长距离下坡持续制动场景下，也能避免轮圈过热引发的爆胎、刹车力衰减问题，目前已经成为中高端自行车的标准配置。这款160毫米规格的碳纤维碟刹盘，是针对轻量化骑行需求开发的制动部件，适配常规山地车、平把公路车的前叉或后叉安装座，可直接替换同规格金属碟刹盘使用。

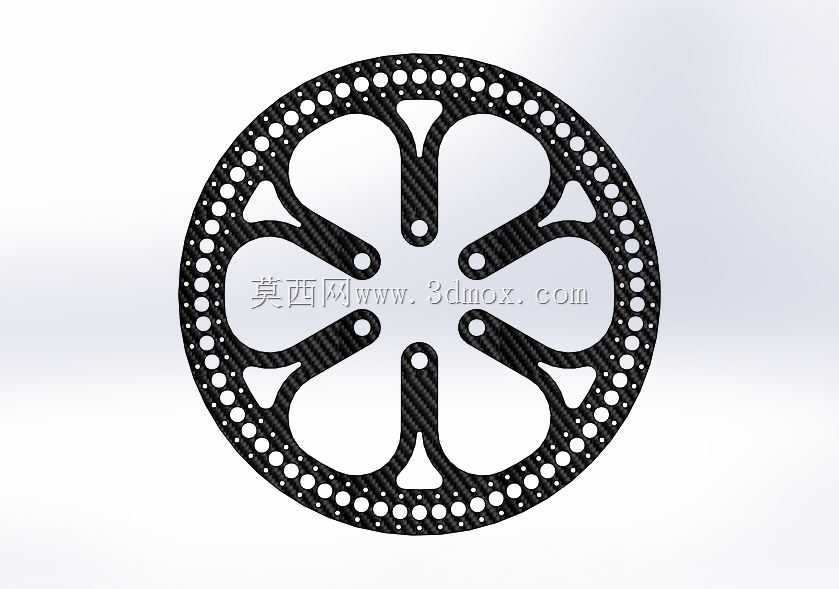

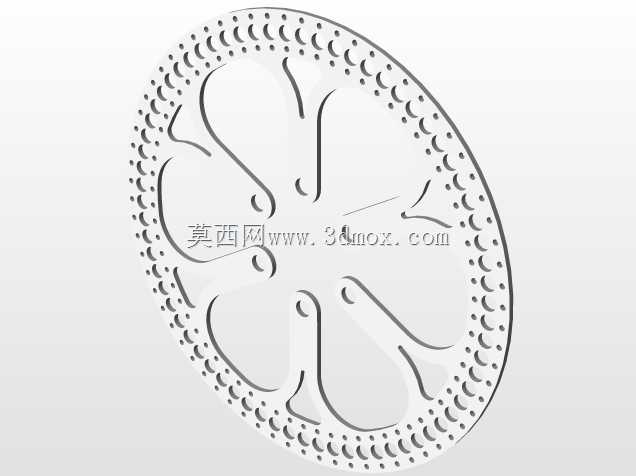

　　从结构设计逻辑来看，这款制动盘没有采用传统金属碟刹的全实心盘面结构，而是做了六辐花瓣式的镂空设计，六组辐条从中心安装位向外延伸至外圈制动带，每段辐条之间预留大尺寸镂空区域，一方面可以大幅降低零件自身重量，匹配碳纤维材料的轻量化优势，另一方面骑行过程中气流可以直接穿过镂空区域，带走制动过程中摩擦产生的热量，避免持续制动下碳纤维基体温度过高出现性能衰减。外圈的制动带区域沿圆周方向均匀排布两圈圆形散热孔，这些小孔除了辅助散热之外，还能在制动过程中刮除来令片表面附着的泥沙、碎屑，减少硬质颗粒夹在来令片与碟盘之间造成的异常磨损，同时也能在制动时降低高频摩擦产生的啸叫噪音。

　　安装边界上，这款碟盘的中心采用六螺栓安装孔位，孔位分布符合自行车行业通用的国际标准安装节圆尺寸，可兼容市面上绝大多数主流规格的碟刹花鼓，不需要额外加装转换座即可完成装配。160毫米的盘片外径属于自行车碟刹的通用常规尺寸，对应的制动卡钳安装位置不需要额外调整，适配标准平装式、柱式卡钳的安装行程，制动时来令片与盘面的接触区域完全覆盖外圈制动带，不会出现偏磨、接触面积不足的问题。盘片的厚度控制在常规碟刹的标准间隙范围内，安装后不需要重新调整卡钳活塞的初始位置，即可保证来令片与盘面之间的双侧间隙均匀，避免蹭碟问题出现。

　　材料应用上，碳纤维材质相比传统不锈钢碟刹盘，拥有更高的比强度，同等结构强度下重量可以降低40%以上，有效减少轮组的转动惯量，让骑行过程中的加速、减速动作更加跟脚，不会给轮组带来额外的重量负担。盘面的碳纤维铺层采用多方向交错排布设计，可承受制动时来令片施加的径向、周向剪切力，在大制动力矩下不会出现辐条变形、盘面开裂的问题，外圈制动带做了耐磨强化处理，摩擦系数稳定，不会因为长时间使用出现制动力度忽大忽小的问题。

　　实际使用场景中，这款碟刹盘既可以满足日常城市通勤的制动需求，在轻量级越野、公路长距离骑行场景下也能提供稳定的制动力输出，镂空结构在雨天骑行时可以快速排走盘面的积水，让制动响应速度更快，不会出现水滑导致的刹车力空程。设计过程中针对碟盘的动平衡做了优化，六辐条对称结构搭配均匀排布的散热孔，高速转动时不会出现偏摆抖动，制动过程中手感线性，不会出现突然抱死的情况，骑行者可以通过握力大小精准控制制动力度，兼顾制动安全性与操控流畅性。
