手动液压剪式移动升降作业台车

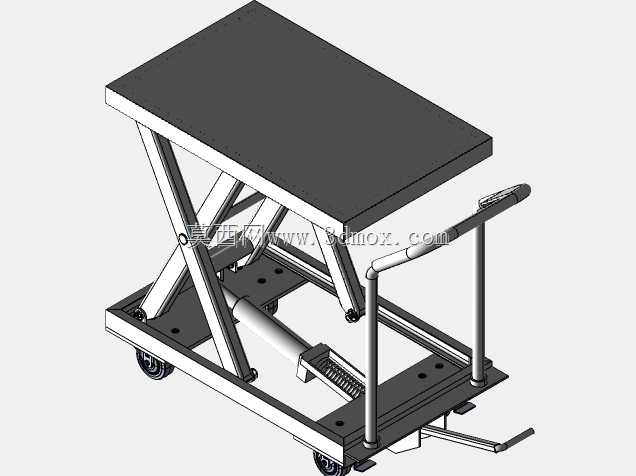

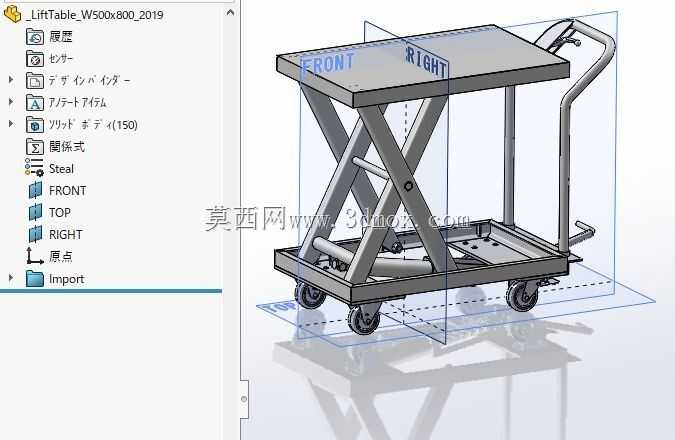

　　这款剪式移动升降台车，核心面向车间内短距离物料转运、工位间高度差补位、轻型设备检修登高这类高频零散作业场景，在机加工车间的刀具配送、装配线的零部件上线、仓储区的低层货架取放货环节都能适配，相比固定升降台没有场地限制，相比固定式登高梯不需要额外预留安装空间，转场灵活度适配多品种小批量的离散制造场景需求。设备采用单组交叉剪臂作为升降支撑结构，剪臂铰接点做了等强度设计，上下端分别与台面框架、底盘车架做滑动铰接配合，避免升降过程中出现侧向偏移，液压驱动单元布置在底盘中部，脚踏式压油杆设置在推手侧，操作人员站在推手位置就能单脚完成台面举升操作，卸荷阀集成在压油杆旁，轻扳即可实现台面平稳下降，下降速度可通过卸荷阀开度微调，

　　避免带载下降时物料滑落。台面采用500mm×800mm的矩形钢板焊接框架，边缘做了15mm高的翻边结构，防止台面上放置的工件、工具在移动或升降过程中滑落，台面框架底部与剪臂连接位置做了加强筋焊接，满负载工况下台面边缘变形量控制在1mm以内，满足精密零部件转运的平面度要求。底盘采用槽钢拼焊的矩形框架结构，四个角部分别安装万向带刹脚轮，其中靠近推手侧的两个脚轮带方向锁定功能，移动时可灵活转向，定点作业时踩下刹车即可固定设备位置，避免作业过程中设备滑移。推手采用圆管弯制成型，高度设置在距离地面900mm位置，符合成年人立姿操作的人机工程学尺寸，推手与底盘连接处做了三角加强筋焊接，推行时受力均匀不会出现晃动感。

　　设计过程中优先考虑了设备的使用边界，最低位时台面距离地面高度控制在300mm以内，方便操作人员直接将较重的工件从地面滚滑到台面上，不需要额外抬升过高的距离，最高举升高度适配1.2m以内的作业高度差，覆盖绝大多数车间内低层取放料、设备检修的高度需求，满载承载能力适配500kg以内的轻型物料，完全满足日常零散作业的负载要求。剪臂的铰接轴采用45号钢调质处理，轴套采用自润滑铜套，长期使用不需要频繁加注润滑脂，维护成本低，液压单元采用整体式密封泵站，避免车间内的切削液、粉尘进入液压系统造成阀组卡滞。底盘上预留了液压泵站的安装检修口，日常维护时不需要整体拆解底盘就能完成泵站的滤芯更换、油液补充操作。

　　设备整体外形在最低位时的总长度控制在1m以内，总宽度0.6m以内，能够顺利通过车间内0.8m宽的人行通道，也能进入普通货梯完成跨楼层转运，在空间狭窄的装配工位、设备夹缝区域也能灵活停靠作业。相比电动升降平台，这款手动液压驱动的结构不需要外接电源，也没有电池续航的限制，在没有电源接口的临时作业区域、防爆要求的车间场景下也能正常使用，不存在电气元件引发的安全隐患。台面没有设置额外的复杂附属结构，用户可以根据自身作业需求在台面上加装工装夹具、物料周转箱定位架、防滑橡胶垫等附件，拓展不同场景下的使用功能，比如在模具维修场景下，可以在台面上加装模具固定压板，作为移动式模具维修台使用，在质检环节可以加装百分表支架，作为移动式检测平台使用。剪臂的升降行程做了机械限位设计，当台面举升到最高位置时，剪臂上的限位块会抵靠接触，避免液压系统超行程举升引发结构失稳，下降到最低位时剪臂完全收合在底盘框架内部，不会突出底盘边缘造成磕碰风险。所有钢结构件表面都做了喷塑处理，适配车间内的油污、切削液腐蚀环境，长期使用不会出现漆面脱落、基材锈蚀的问题，脚轮采用聚氨酯轮面，推行时不会划伤车间环氧地坪，滚动阻力小，单人就能轻松推动满载状态的设备。
