球形浮体传感配套壳体结构设计

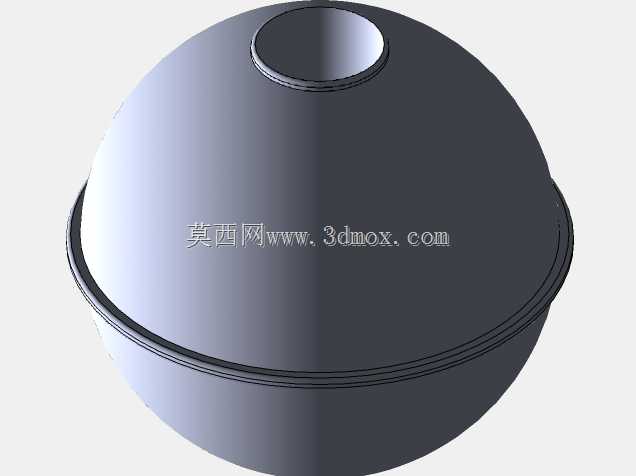

　　在液位监测、水域传感布设、水下设备挂载等场景中，浮体作为承载传感单元、提供稳定浮力支撑的核心部件，其结构设计直接影响整套传感系统的工作稳定性与环境适应能力。这款球形浮体采用上下半球扣合的分体式结构，整体轮廓为正球形，顶部预留圆柱形凸起接口，可用于安装传感探头、信号天线或者线缆密封接头，接口边缘做了加厚凸台处理，能够提升接头安装后的结构强度，避免长期受水流冲击或者外力磕碰出现接口开裂的问题。上下半球的合模面设计了一圈嵌套式止口结构，装配时可以实现径向定位，不需要额外设计定位销结构就能保证两部分的同轴度，止口位置预留了密封胶填充槽，装配时填充密封胶后可以实现IP67级以上的防水效果，能够满足长期在淡水、轻度腐蚀性水域中工作的密封要求，

　　避免内部的传感元件、电路模块接触水体出现短路故障。从功能特性来看，球形结构相比传统的圆柱形、方形浮体，具备更优的水流抗冲击性能，球面可以将各个方向的水流冲击力均匀分散到整个壳体表面，不会出现局部应力集中的问题，在存在波浪、流速变化的水域中，球形结构的摇摆幅度更小，能够为顶部安装的传感单元提供更稳定的工作姿态，减少因浮体大幅晃动带来的检测数据误差。浮体的壁厚采用均匀化设计，整体壁厚保持一致，既可以保证壳体具备足够的抗挤压强度，避免在浅水区受水压或者外力挤压出现变形，也能控制整体重量，保证浮体具备足够的浮力余量，除了自身结构重量外，还可以承载一定重量的传感模块与配重部件，通过调整内部配重的位置，可以调整浮体的吃水深度，

　　让顶部的接口始终保持露出水面的状态，避免传感探头或者天线被水体淹没影响信号传输与检测精度。在设计思路上，这款浮体优先考虑了加工与装配的便捷性，上下半球结构可以采用注塑或者滚塑工艺一次成型，不需要复杂的后续机加工工序，成型后只需要处理合模线的飞边即可进行装配，适合批量生产应用。顶部的圆柱形接口采用标准直径设计，可以适配市面上多数常规尺寸的液位传感器、水质监测探头、无线传输天线的安装尺寸，接口内壁可以根据安装需求加工内螺纹或者设计卡扣结构，不需要额外定制转接件就能完成传感部件的固定。从安装边界来看，这款浮体整体外轮廓为光滑球面，没有突出的棱角结构，在布设过程中不容易被水中的杂物、水草缠绕，降低了后期维护清理的频率，

　　合模面的位置设计在浮体的水平中截面位置，当浮体正常漂浮在水面时，合模面刚好处于吃水线附近，密封胶层长期处于干湿交替的区域，相比完全浸没在水下的密封结构，老化速度更慢，能够有效延长整体的使用寿命。在实际工程应用中，这类浮体可以搭配液位传感器用于水箱、水库、河道的水位监测，也可以搭载水质传感单元用于水域的PH值、浊度、溶解氧等参数的长期在线监测，还可以作为水下定位信标、航标灯的浮力载体使用，光滑的球面结构在水面结冰的环境中，还能借助冰面的膨胀力自动抬升，不会被冰层冻结固定在水面以下，适配北方冬季结冰区域的户外使用需求。结构设计过程中，对浮体的重心位置做了优化，整体重心位于浮体几何中心以下的位置，即使受外力作用出现侧翻，也能自动回正到顶部接口朝上的工作姿态，不需要额外设计配重平衡结构就可以保证工作姿态的稳定性，减少了额外的零件数量，降低了整体的装配复杂度与生产成本。壳体的外表面采用哑光光滑处理，不容易附着水中的藻类、污垢，长期使用不会因为表面附着杂物增加额外重量，避免浮力下降导致浮体吃水过深淹没顶部传感部件。
