带侧部长槽的圆柱类传感构件结构设计

　　这款圆柱类构件的设计，最初是面向工业传感检测场景的配套安装基体做的结构开发，在做方案推演的时候，最先敲定的是整体圆柱构型，主要考虑到这类构件多数需要嵌入设备的预留安装孔位，圆柱外形在同轴装配时的对中难度远低于异形截面构件，能大幅降低现场安装的调校工作量。

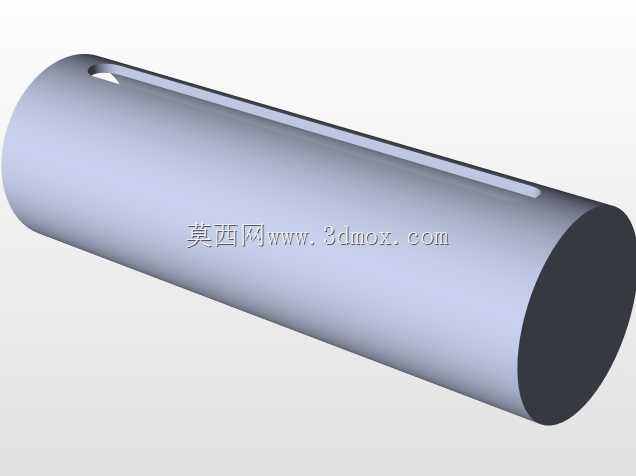

　　从实际应用场景来看，这类构件常作为传感检测单元的承载外壳，用在自动化生产线的物料到位检测、设备转轴的转速反馈、液压管路的介质参数采集等工位，侧部开设的通长槽结构，不是随意添加的工艺特征，而是经过多轮装配验证确定的功能结构：一方面可以给内部传感元件的信号传输线缆提供规整的走线空间，避免线缆在构件内部弯折挤压造成信号传输中断，另一方面也能作为安装时的周向定位基准，配合孔位上的紧定螺钉嵌入槽内，就能完全限制构件工作时的周向转动，不需要额外加工定位销孔，减少了装配环节的加工工序。

　　做结构设计的时候，特意把槽的宽度控制在适配常规信号线缆外径加2mm安装余量的尺寸，槽的深度没有做通槽设计，保留了圆柱主体足够的壁厚，保证构件在受到径向装配挤压力的时候不会出现形变，毕竟这类构件很多时候是安装在设备的运动部件附近，设备运行产生的振动会持续作用在构件上，如果壁厚不足，长期使用很容易出现疲劳开裂，导致内部传感元件移位，检测数据出现偏差。圆柱的端面做了小尺寸的倒角处理，不是为了外观好看，而是装配的时候能起到导向作用，让构件能顺畅推入安装孔，不会因为端面的锐边刮伤安装孔内壁的防锈涂层，也能避免安装工人操作时被锐边划伤。

　　关于安装边界的考量，设计阶段就把构件的外径公差控制在h7级，适配工业设备上常用的H7级安装孔，属于间隙配合的公差带，安装时不需要大力敲击就能顺利装入，后期维护拆卸也不会出现卡滞。构件的有效长度是根据多数工业传感单元的通用安装尺寸确定的，既不会因为长度过短导致内部元件安装空间不足，也不会因为长度过长突出安装平面过多，被设备运行时的移动部件剐蹭。圆柱的非走线侧外壁做了细微的粗糙度处理，不是光滑的镜面效果，这样当紧定螺钉顶紧在这个面上的时候，能产生足够的静摩擦力，进一步防止构件在振动环境下出现轴向窜动。

　　在功能特性上，这个结构预留了内部传感元件的安装凸台位置，不需要额外加装固定支架，元件直接通过凸台定位就能保证检测端面和构件端面的平行度，确保检测信号的发射和接收路径不会出现偏斜。侧部长槽的两端都做了圆弧过渡，没有直角拐角，能避免线缆在槽的端部被直角棱边长期摩擦造成绝缘层破损，提升了布线的安全性。整个构件没有多余的冗余结构，所有特征都是围绕安装便捷性、使用可靠性、维护便利性来设计的，没有为了追求外观效果添加无意义的造型，完全符合工业零部件的设计逻辑。

　　实际选型适配的时候，只要安装孔的内径和构件外径匹配，安装深度满足构件长度要求，不管是用在轻工包装设备的物料检测，还是重工机械的运行状态监测，这个结构都能适配，不需要做额外的结构修改。设计过程中也考虑了不同材质的加工适配性，如果是用在有腐蚀介质的环境，选用不锈钢材质加工时，槽的位置不需要做特殊的工艺处理就能满足防腐要求；如果是用在普通工况，选用铝合金材质加工还能进一步降低构件自重，减少对安装部位的载荷影响。
