带提手格栅收纳式便携称重装置结构

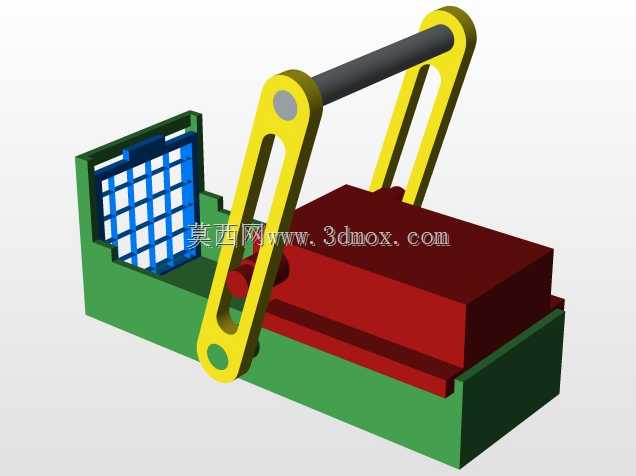

　　这款便携称重结构的设计，最初是面向户外零散物料称重、小型加工车间工位间周转称重的场景做的方案，区别于固定台秤的安装限制，整个结构把承载、握持、防护几个核心功能做了集成化处理，没有多余的外露零散部件。从实际使用的角度出发，日常作业里很多小批量工件、农副零散货品的称重不需要高精度的大型衡器，反而需要设备能随手拎取、移动到作业点位直接使用，这也是整个结构把提手作为核心外露部件的原因——提手采用双支黄色连杆搭配黑色握持横杆的结构，连杆下端通过铰接轴与绿色基座连接，非使用状态下提手可以向后放倒贴合基座侧面，不会额外占用堆叠空间，拎取时双连杆的受力点对称分布在基座两侧，不会出现单侧偏载导致基座倾斜的问题，

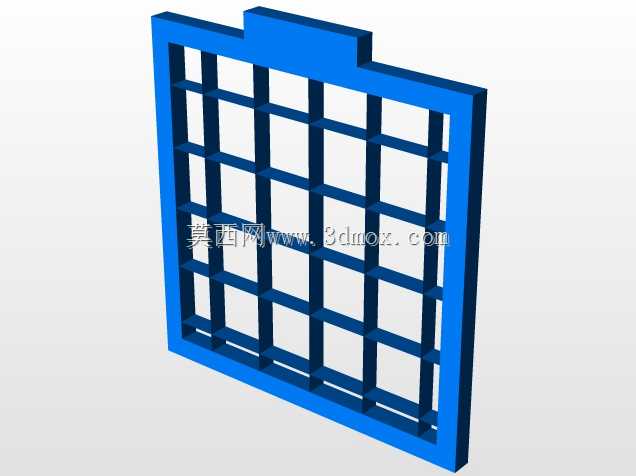

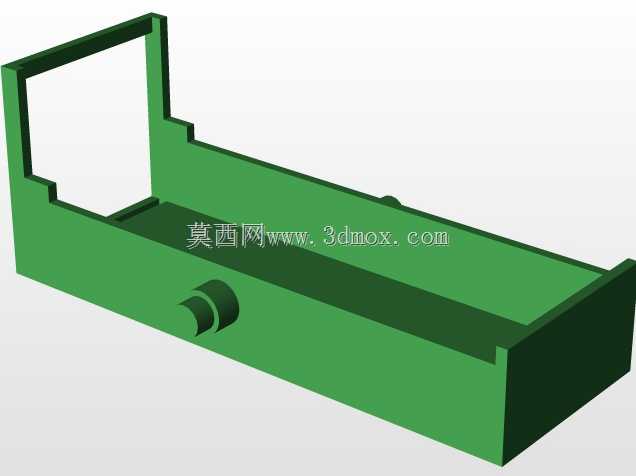

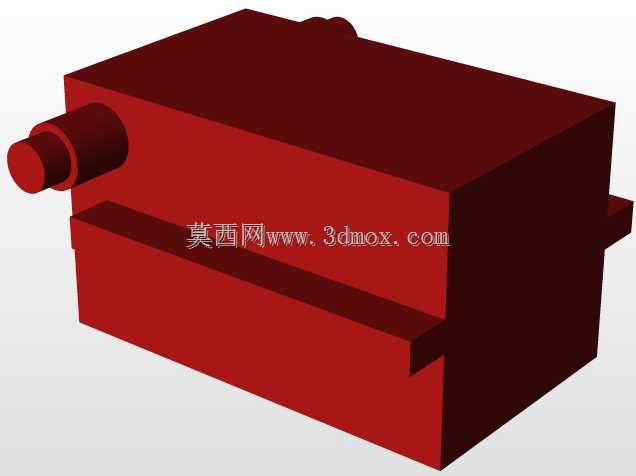

　　握持横杆的直径做了适配人手握持的尺寸处理，长时间拎取移动也不会出现硌手的情况。基座部分采用下沉式槽型结构，红色的承载平台嵌装在基座的槽腔内，平台边缘和基座槽壁之间预留了均匀的活动间隙，避免称重过程中平台卡滞影响数值准确性，承载平台的上表面做了平整处理，不管是放置规则的盒装工件还是不规则的零散物料，都能保证接触面受力均匀，不会因为物料放置偏移导致称重误差超出允许范围。基座左侧集成的蓝色格栅结构，是专门预留的小型配件收纳区域，日常作业里用来放置称重时需要用到的砝码、记录笔、标识标签这类小物件，格栅的栅格间距做了针对性设计，既不会让小尺寸的砝码从栅格缝隙掉落，也能直观看到收纳区内的物品，不用反复翻找，同时格栅结构本身比实心挡板重量更轻，

　　能进一步降低整个装置的自重，提升便携性。从安装边界的尺寸来看，整个结构的长宽比例控制在常规手提箱的尺寸区间内，基座底部做了平整的支撑面，不管是放置在木质工作台、金属货架还是平整的水泥地面上，都能保持水平状态，不需要额外调平脚件就能满足称重的基础水平要求，提手立起后的整体高度控制在成年人小臂长度范围内，拎取时手臂自然下垂就能让装置底部离开地面，不会出现磕碰地面的情况。结构设计上没有采用复杂的传动组件，铰接位置的轴件做了限位处理，提手转动到竖直拎取位置时会被限位结构卡住，不会因为拎取时的晃动出现角度偏移，承载平台和基座内部的称重传感模块安装位预留了标准的安装孔位，后续装配标准称重传感器时不需要额外对基座做二次打孔加工，

　　格栅部件和基座之间采用卡扣式连接，后期如果需要更换不同栅格密度的收纳区，直接拆卸替换即可，不需要拆解整个基座结构。实际作业场景里，这类结构的称重装置可以覆盖农贸市场零散货品称重、小型机加工车间的工序间工件重量抽检、户外作业时的小型配件称重等多个场景，相比固定安装的台秤，它不需要固定的安装台面，也不需要外接电源的预留位置，整体结构的外露部件都做了圆角处理，移动过程中不会剐蹭作业人员的衣物或者周边设备，基座的槽型结构也能对承载平台形成侧边防护，哪怕移动过程中装置出现轻微倾斜，放在平台上的物料也不会直接从侧边滑落。在建模过程中，各个部件的配合间隙都按照实际机加工的公差要求做了预留，连杆和铰接轴的配合采用间隙配合，保证提手转动顺畅没有卡滞，承载平台和基座槽壁的间隙控制在合理范围，既不会因为间隙过大导致平台晃动，也不会因为间隙过小出现热胀冷缩后的卡滞问题，格栅部件的壁厚做了等厚处理，不管是采用注塑加工还是钣金折弯加工，都能满足加工工艺要求，不需要额外做工艺补正。
