木工塑料件手动划线标记工具结构

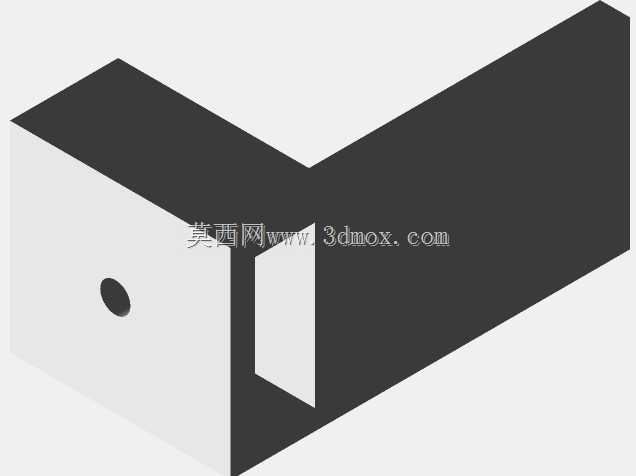

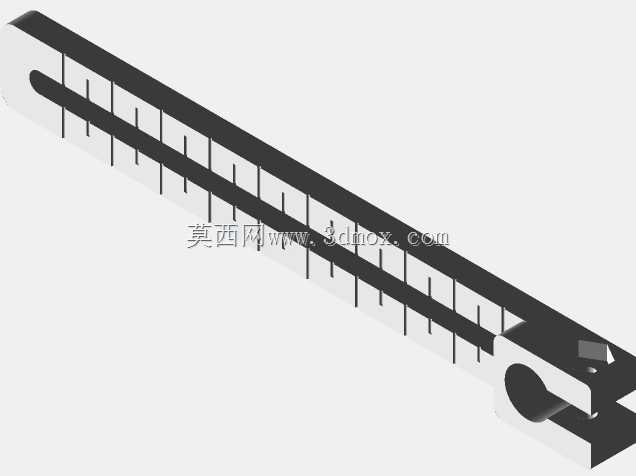

　　在木工作业、塑料件修配的现场场景中，划线标记是后续裁切、修形、装配工序的前置核心环节，传统的钢直尺配合划针的作业方式，在需要绘制平行边线、等距轮廓线时，往往需要反复对齐基准，不仅作业效率偏低，还容易因手部晃动出现划线偏移，导致后续加工余量出现偏差，增加修配工作量。这款手动划线标记工具，正是针对这类现场作业的痛点做的结构优化，整体采用分体夹持式结构，主体承载部分为工程塑料材质，通过注塑一体成型的滑轨槽实现划线笔的位置可调，能够适配不同直径的常规书写笔、划线笔，无需搭配专用划针，降低了工具的使用门槛。从结构设计逻辑来看，工具的基准边做了加厚直角处理，作业时可以直接贴靠在木料或塑料件的侧边基准面上，滑动过程中基准边始终与工件边缘保持贴合，

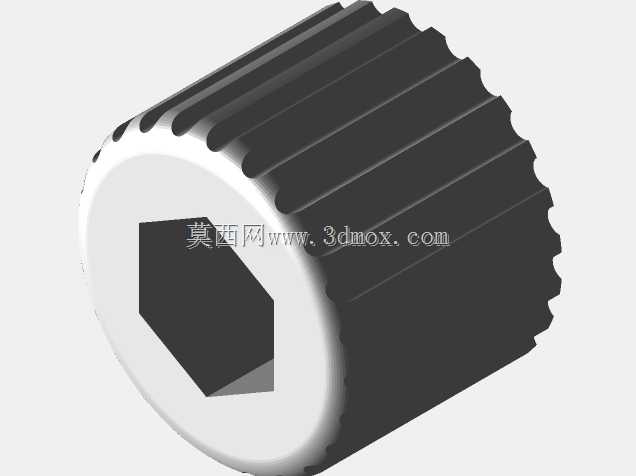

　　不会出现侧翻或偏移，滑轨部分的锁紧结构采用偏心压块设计，调整好划线距离后，只需扳动压块即可锁紧笔架位置，无需额外工具辅助锁紧，单手即可完成距离调整与锁紧操作，适配现场单人作业的操作习惯。在功能覆盖上，这款工具可以完成从工件边缘向内的等距平行线绘制，也可以依托平直的基准边完成短距离直线划线，相比传统的木工划线器，它不需要搭配专用的划线刀片，普通的中性笔、记号笔都可以装夹使用，在塑料件、亚克力这类不适合用尖锐划针标记的材质上，也能留下清晰的标记线，不会划伤工件表面影响后续外观处理。从安装与尺寸边界来看，工具整体的滑轨长度覆盖了常规木工作业中最常用的0-150mm划线距离范围，能够满足小板材裁切、榫卯位置标记、

　　塑料件修边余量标记等绝大多数日常作业的距离需求，整体厚度控制在15mm以内，装夹笔后的整体高度不超过120mm，在狭窄的工件内腔、边角位置也能顺利操作，不会因为工具尺寸过大出现干涉。笔架的装夹孔做了弹性开口设计，能够适配直径8-12mm的各类笔具，装夹后笔身与基准面保持垂直，划线过程中笔尖不会出现倾斜，保证划线距离的一致性，滑轨的滑动面做了微倒角处理，滑动过程中没有卡顿感，同时配合锁紧压块的阻尼设计，调整距离时可以做到微调可控，不会出现滑动过量的问题。在实际作业场景中，这款工具可以用于实木家具制作过程中的边部修形余量标记、生态板裁切前的修边线绘制、塑料3D打印件的后处理修配划线、亚克力板材粘接前的位置标记等多个场景，

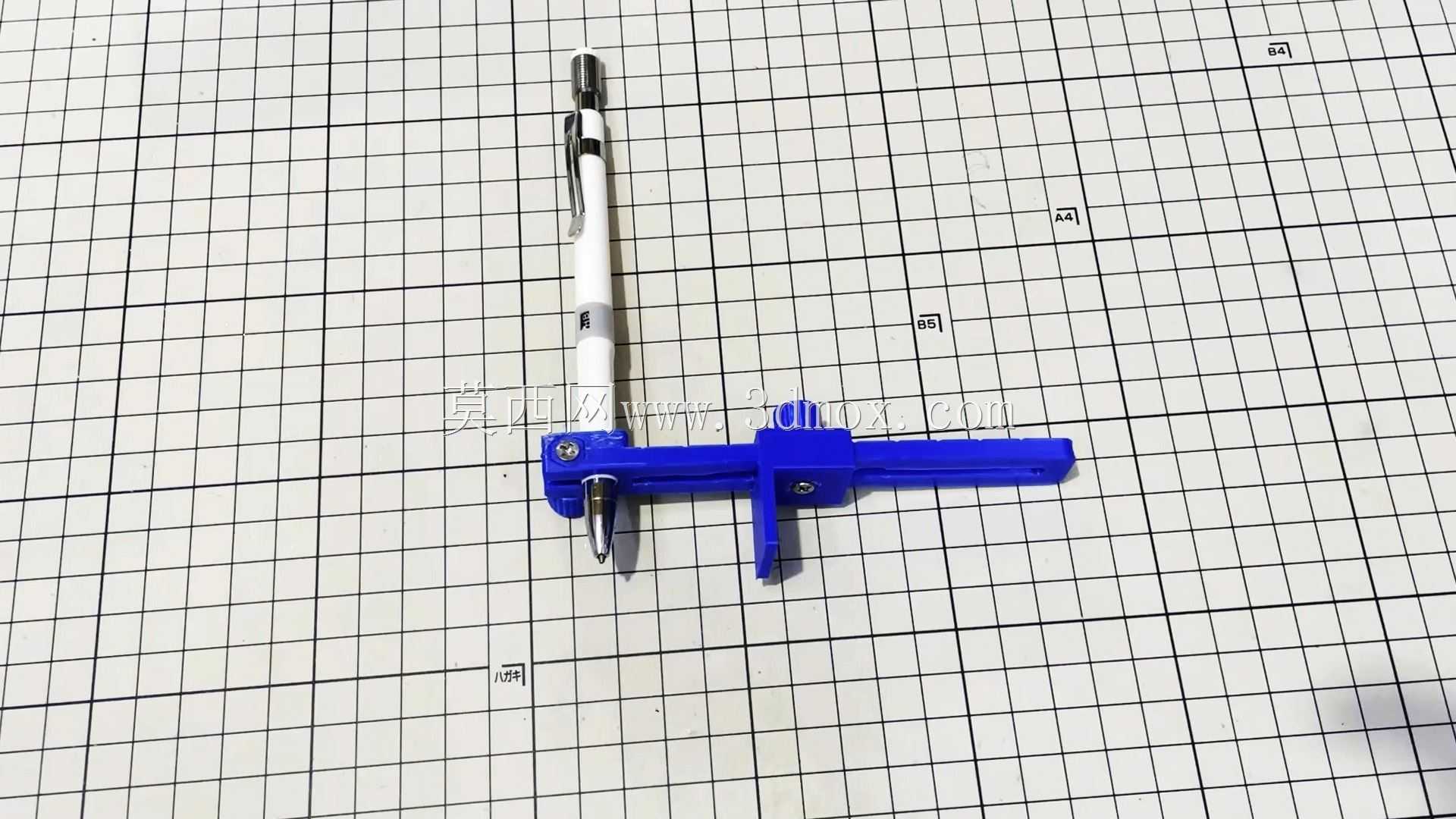

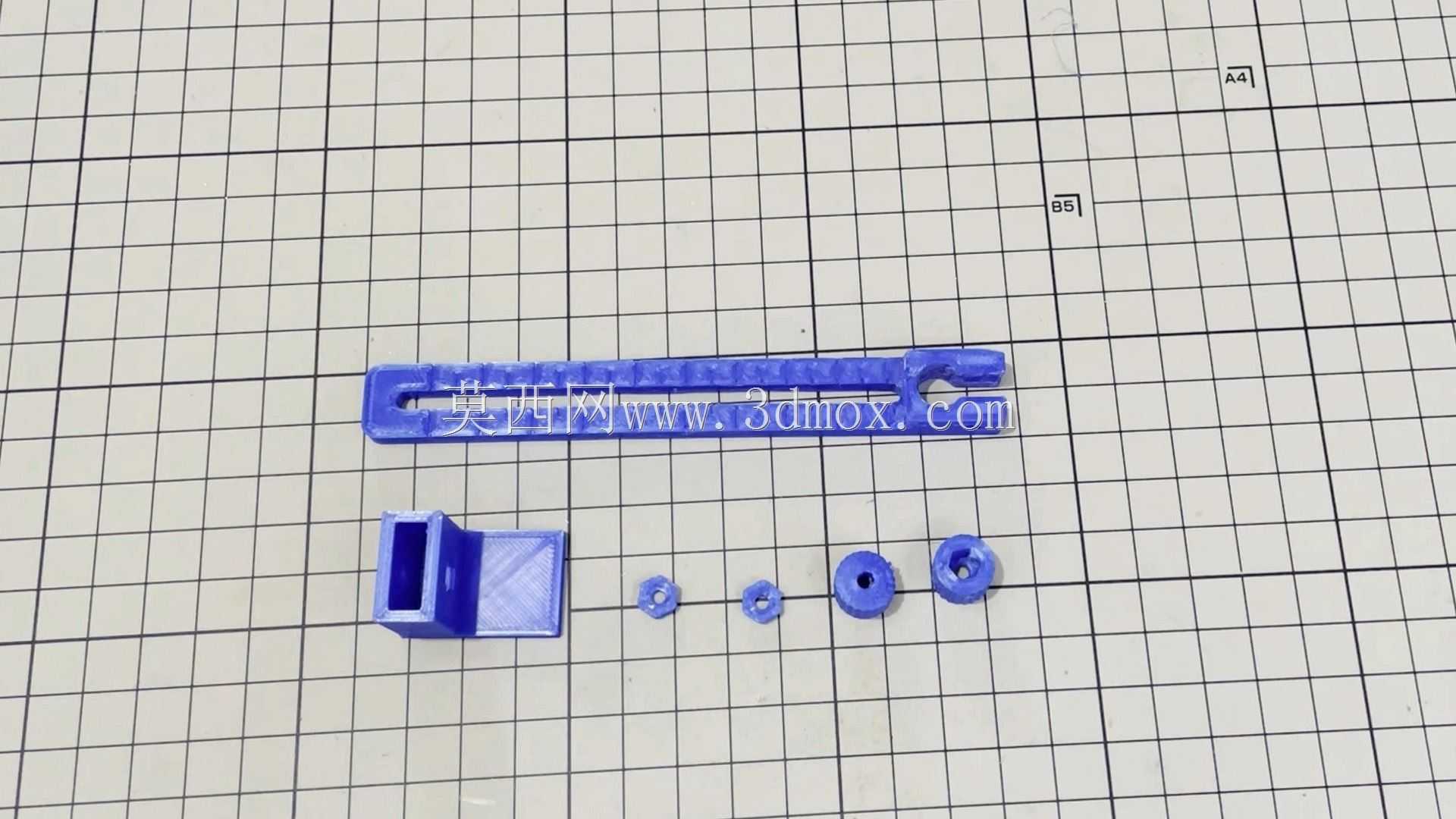

　　相比传统的卡尺划线方式，它的操作更便捷，不需要双手配合固定卡尺，单手持工具贴靠基准滑动即可完成划线，对于现场作业的木工、装配钳工、模型制作爱好者来说，能够有效减少划线辅助时间，降低划线偏差带来的加工废品率。结构设计上没有多余的复杂零件，整体只有主体滑轨、笔架压块、锁紧扳手三个核心部件，没有细小的易丢零件，日常使用中不需要复杂的维护，工程塑料的主体材质也不会像木质划线工具那样出现受潮变形、磨损后间隙变大的问题，长期使用后滑轨的间隙依然可以保持稳定，划线精度能够满足常规非精密加工的作业需求。基准边的端面做了耐磨处理，长期贴靠工件边缘滑动也不会出现磨损缺口，避免基准面磨损后导致划线距离出现误差，笔架位置的笔尖预留孔做了下沉设计，笔尖伸出长度可以根据笔的长度自由调整，即使笔芯消耗后也不需要重新调整笔架位置，直接调整笔尖伸出量即可继续使用，进一步提升了作业的连贯性。
