硬币分拣计数用链式传动结构件设计

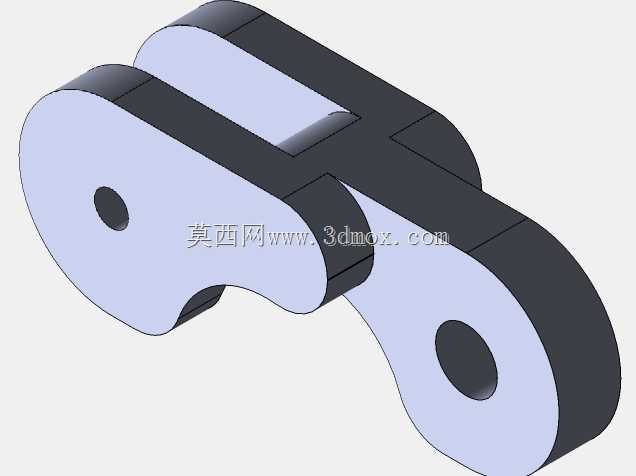

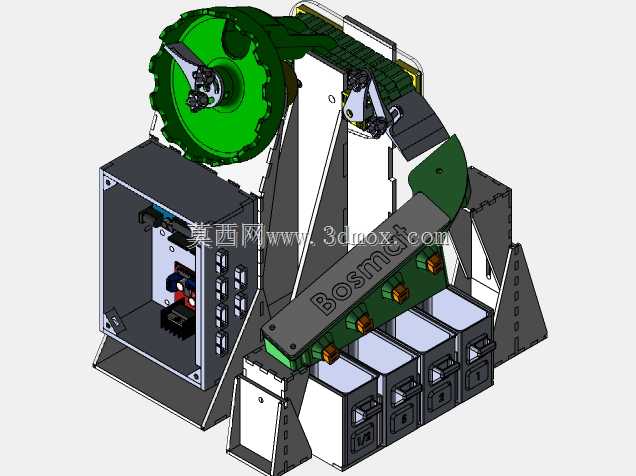

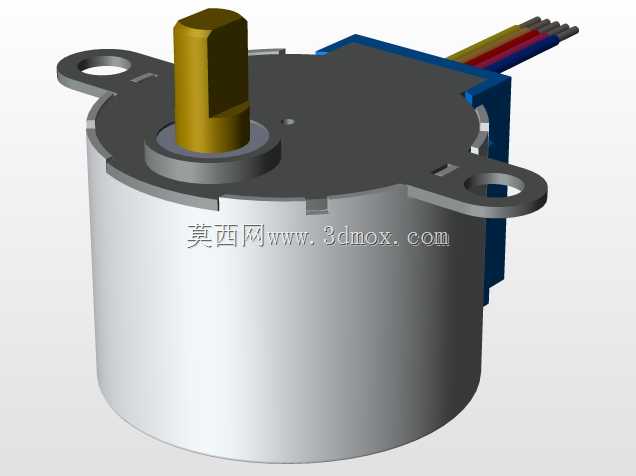

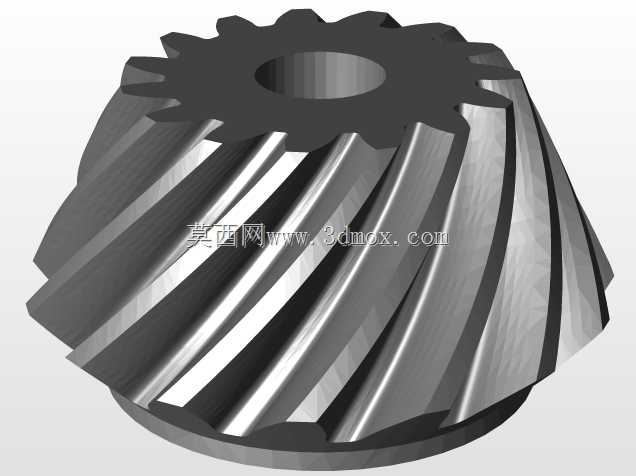

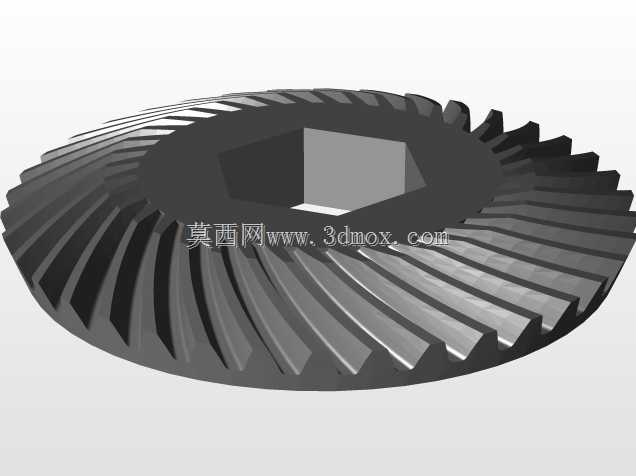

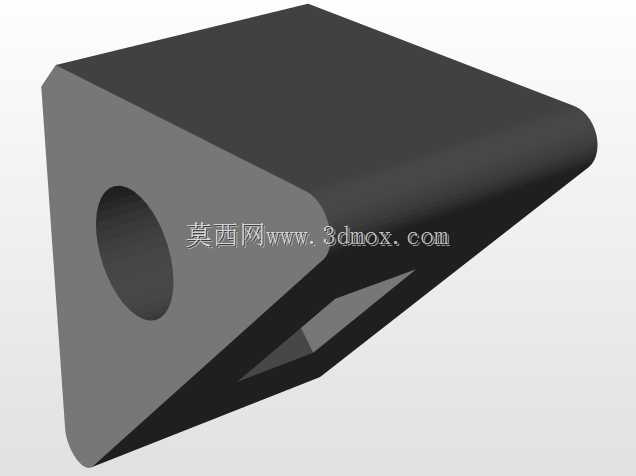

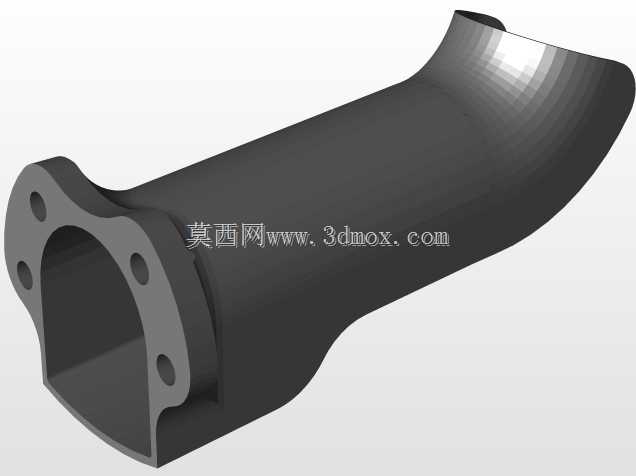

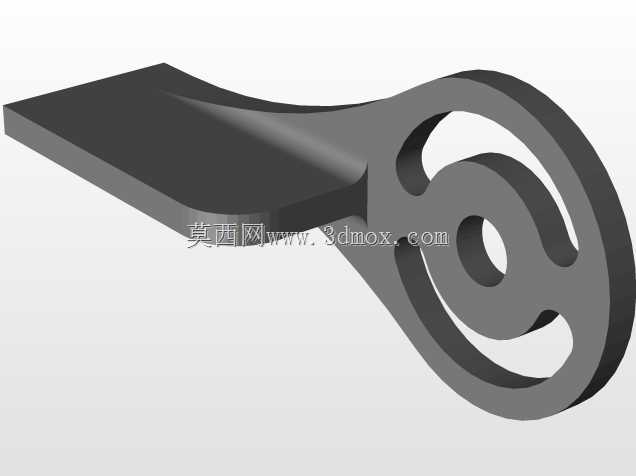

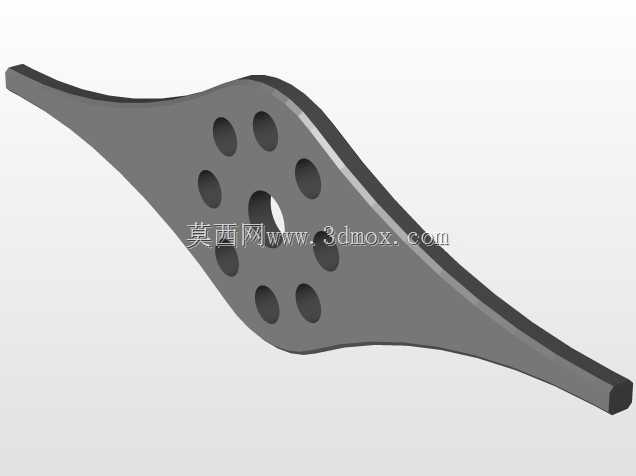

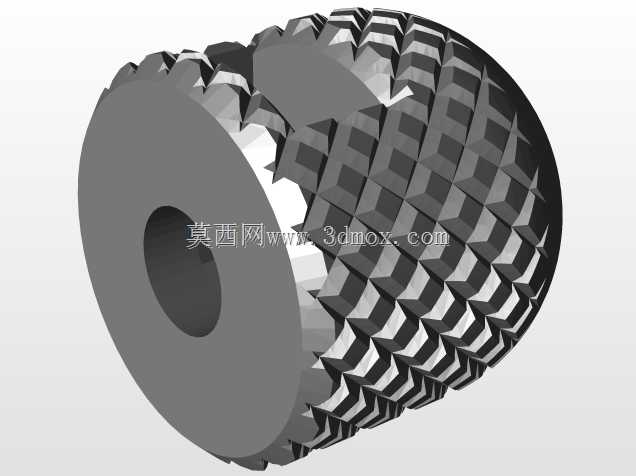

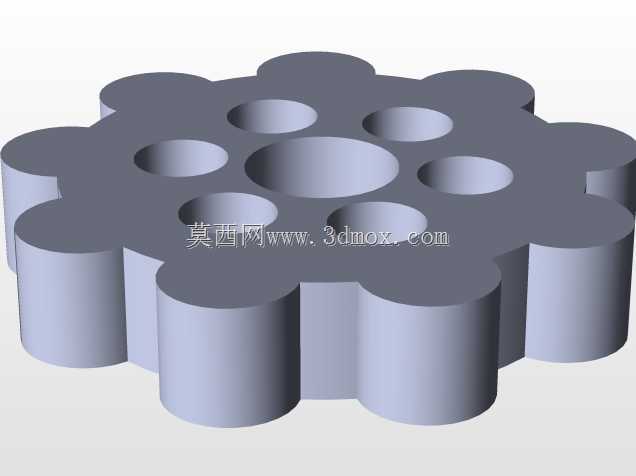

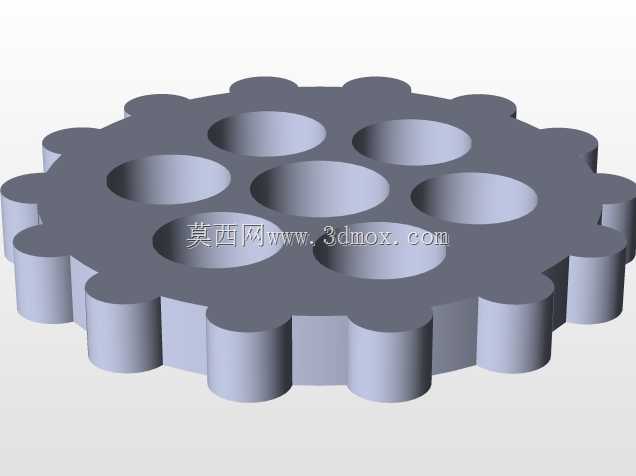

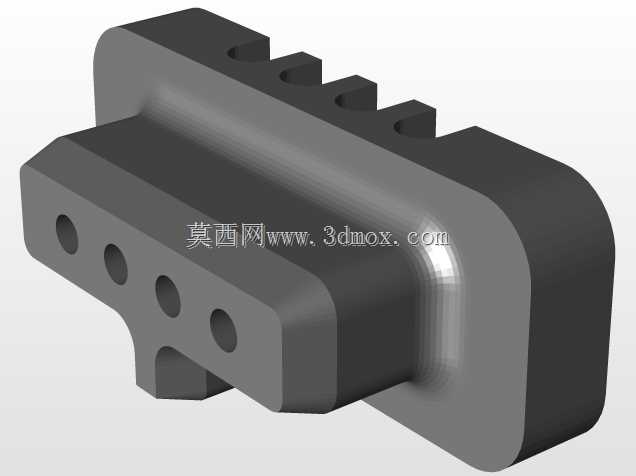

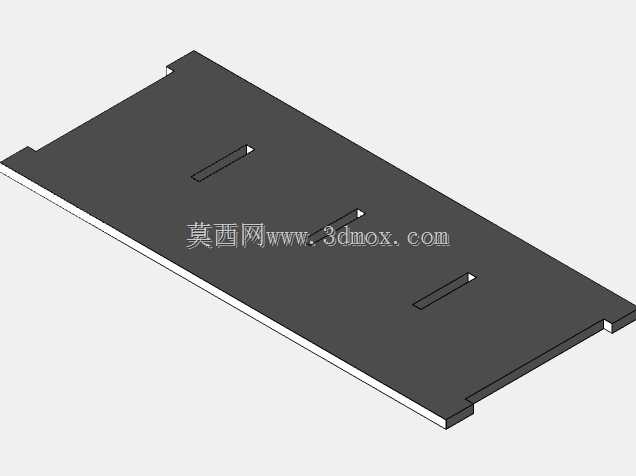

　　日常商用场景中，硬币分拣计数设备常部署在公交场站收银室、商超收银后台、银行网点零钞处理岗这类硬币流通量较大的场所，核心作用是替代人工完成不同面值硬币的分类归集、数量统计，降低人工清点的误差率与劳动强度，这类设备的传动稳定性直接决定了分拣计数的准确率，一旦传动构件出现卡滞、间隙超差，很容易出现硬币卡堵、计数漏记的问题。本次设计的链式传动结构件，是硬币分拣计数设备输送单元的核心承载构件，主要承担硬币输送过程中的动力传递、工位精准定位功能。从结构设计逻辑来看，该构件采用双片外链板配合销轴连接的经典链传动结构形式，区别于普通输送链的是，链板外侧做了适配硬币承载的轮廓修型，每节链节的定位孔同轴度公差控制在0.02mm以内，

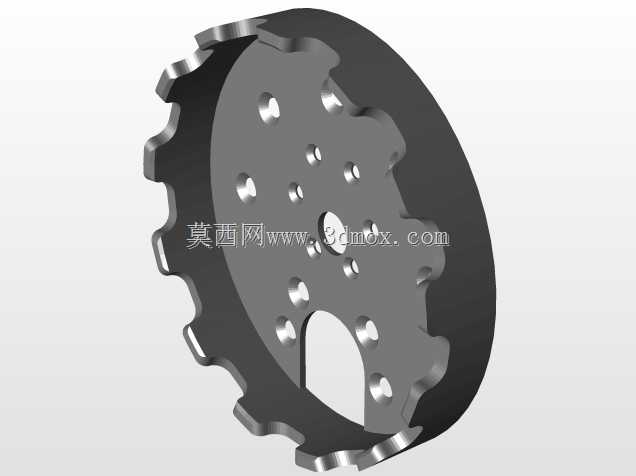

　　确保链节在链轮上啮合转动时无偏摆，避免输送过程中硬币从承载位滑落。设计过程中优先考虑了设备的安装边界约束，单节链节的总厚度控制在12mm，适配主流硬币分拣设备15mm的输送通道安装间隙，两端铰接孔的中心距严格匹配节距12.7mm的标准链轮参数，不需要额外定制非标链轮即可直接完成装配，降低整机的配件采购成本。链板的外形轮廓做了圆角过渡处理，所有锐边均做了R0.5的倒钝工艺，避免硬币输送过程中被锐边刮花，同时也能减少链节运行过程中与导轨的摩擦阻力，降低传动系统的负载。从功能特性上看，该结构件采用对称式双板设计，铰接位置的销轴装配后做端面铆接处理，链节之间的转动间隙控制在0.1mm以内，既保证链节能顺利绕链轮完成回转动作，

　　又不会因为间隙过大出现输送过程中的上下窜动，确保每一个硬币承载位到达光电计数工位时，位置偏差不超过0.5mm，匹配光电传感器的检测范围，不会出现漏计数的问题。在实际工况适配层面，该构件的材质选用常规45号钢冲压成型后做发黑处理，表面硬度达到HRC28-32，能够满足日均10万次循环转动的耐磨要求，不需要额外做特殊表面处理即可适配常规室内工作环境，若部署在潮湿的沿海区域使用，也可更换为304不锈钢材质冲压，不需要修改结构尺寸即可完成替换。安装过程中，该链节与配套链轮装配时，中心距调整范围预留了5mm的张紧余量，不需要额外设计张紧机构即可满足链传动的张紧要求，简化了整机的结构设计。从设备运行逻辑来看，该链式构件作为输送载体，

　　每两个相邻链节之间形成一个独立的硬币承载槽，单槽仅能容纳一枚标准一元硬币，混投的硬币进入输送通道后，会在振动盘的作用下逐一落入承载槽内，随着链条的转动被输送到不同面值的分拣工位，通过对应位置的检测传感器识别硬币面值后，对应工位的拨叉动作将硬币拨入对应的收集盒内，同时完成计数累加。设计过程中特意将链板的承载面做了1.5°的倾斜角度处理，硬币落入承载槽后会自动靠向定位基准面，确保输送过程中硬币位置统一，不会因为位置偏移导致传感器识别错误。另外，该结构件的铰接孔内预留了润滑脂存储槽，日常维护时仅需要每月加注一次润滑脂，即可保证链节转动灵活，不会出现干磨卡滞的问题，降低设备的日常维护频次。考虑到硬币分拣设备的输送通道长度通常在300-500mm之间，该链节可根据实际通道长度灵活拼接总链节数，不需要修改单节结构即可适配不同规格的分拣设备，具备较强的通用性。结构设计阶段还做了动平衡校核，每节链节的重量差控制在0.5g以内，链条高速运行时不会出现明显的振动，降低设备运行的噪音，适配室内办公场所的噪音要求。
