瓶带材牵引输送挤出配套机构

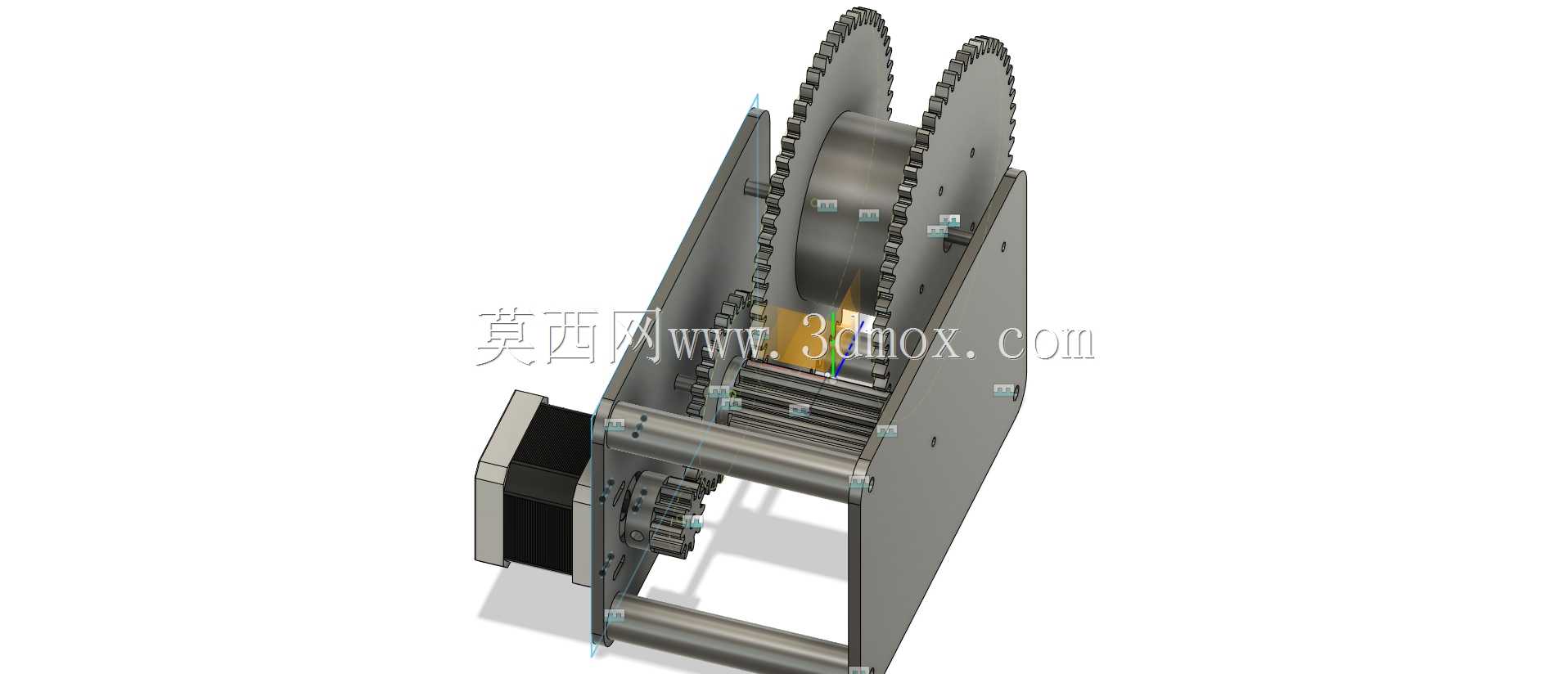

　　在塑料挤出成型、软包装带材加工的生产线上，这类带材牵引机构是衔接挤出模头与后续收卷、裁切工序的核心执行单元，主要承担从挤出端匀速牵引定型段瓶类包装带材的作用，避免刚挤出的半熔融态带材因自重垂坠、出料速度波动出现壁厚不均、带面褶皱甚至拉断的问题，保障连续生产过程中带材张力稳定在工艺要求区间内。从结构布局来看，该机构采用双列链轮同步驱动的设计思路，上部两个大直径链轮作为传动主动轮组，通过链条带动多组平行排布的输送辊做同向回转，带材从上下辊组形成的夹持间隙中穿过，依靠辊面与带材表面的静摩擦力实现匀速牵引，这种排布方式相比单辊牵引，能大幅增加带材与牵引辊的接触面积，降低单位面积接触压力，避免软质带材表面被压出印痕，尤其适配厚度在0.2-1.

　　5mm区间的薄型瓶用包装带材。设计阶段优先考虑了安装边界的适配性，整体机架采用折弯钢板拼焊成型，侧面预留的安装孔位可直接对接挤出机出料端的定型台支架，横向安装宽度可根据实际生产的带材最大幅面做适配调整，常规适配幅面在300mm以内的带材生产线，机架纵向深度控制在450mm左右，不会占用过多生产线排布空间，驱动端采用侧装式动力输入结构，可根据现场走线需求选择左侧或右侧安装驱动电机，无需额外改动机架主体结构。功能特性上，该机构的辊组间隙可通过侧面的调节螺栓做微调，适配不同厚度带材的夹持需求，调节时两侧螺栓同步进给，保证上下辊组的平行度，避免带材牵引过程中出现走偏、蛇形的问题；链轮传动相比同步带传动，在车间多粉尘、

　　存在少量挥发油气的挤出生产环境中耐用性更强，无需频繁更换传动件，日常维护仅需定期给链条加注润滑脂即可，降低产线运维成本。实际应用中，这类牵引机构可搭配不同的挤出模头，适配PET、PP、PE等多种材质的瓶用打包带、包装绑带的生产牵引，牵引速度可通过配套的调速单元与挤出机出料速度做联动匹配，当挤出速度出现小幅波动时，牵引速度可同步做闭环调整，保证带材的拉伸比稳定在工艺设定值，保障成品带材的抗拉强度、尺寸一致性符合质量要求。结构细节上，所有输送辊均采用空心钢管加工后表面做硬质阳极氧化处理，既减轻了辊体自身重量降低传动负载，又能提升辊面的耐磨性能，避免长期使用后辊面磨损出现凹凸点硌伤带材；机架底部预留的接料槽结构，

　　可承接带材表面滴落的少量冷却水或析出助剂，避免污染车间地面，也方便日常清洁维护。在做三维建模时，所有传动部件的配合间隙都按照实际装配公差做了预留，链轮与辊轴的键连接位置、轴承安装位的尺寸都符合通用机械设计标准，可直接导出工程图用于零件加工，装配过程中无需做二次配改，能大幅缩短机构的设计制造周期，对于中小规模的塑料加工设备制造厂来说，可直接基于该模型做小幅参数调整，快速适配不同规格的挤出生产线需求，减少重复设计的工作量。
