传感器配套油活塞剖视结构设计

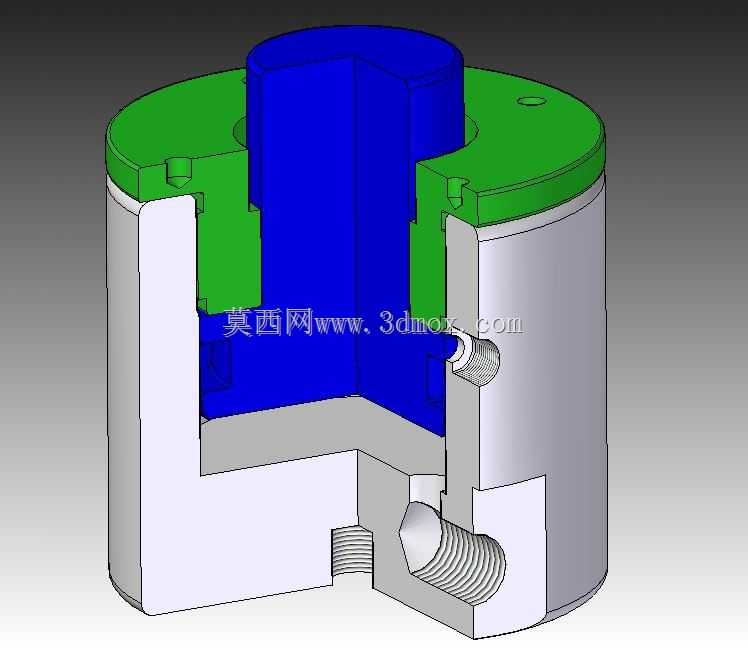

　　这款油活塞主要配套压力类、位移类传感器使用，常见于液压伺服系统、小型油压检测单元、精密流体控制回路中，作为压力传导、位移反馈的核心执行零件，承担着将流体压力转换为可被传感器捕捉的机械位移，同时隔绝被测流体与传感器检测端的作用，避免带杂质的油压介质直接接触传感器敏感元件，延长检测元件的使用寿命。从剖视结构能看到，整体采用同轴阶梯式腔体设计，外部圆柱面为安装基准面，加工时需要保证圆柱度与圆跳动公差控制在0.02mm以内，适配对应规格的安装缸筒内壁，配合沟槽内的密封件实现动密封下的低摩擦滑动。上部的绿色端盖为限位导向结构，和中心蓝色的芯轴套采用间隙配合，配合间隙控制在0.01-0.015mm之间，既保证芯轴上下滑动时无卡滞，

　　又能限制芯轴的径向窜动，避免位移传递出现偏差导致传感器检测数据失真。下部白色的活塞主体为承压主体，底部端面直接接触油压介质，端面的平面度要求达到0.01mm，保证受压时压力均匀传导，不会出现偏载导致的密封件偏磨。侧面开设的两个螺纹孔分别承担不同功能，侧向的水平螺纹孔为传感器安装接口，加工时需要保证螺纹孔轴线与活塞轴线的垂直度公差，确保传感器检测探头能正对内部的位移传导面，减少检测误差；下部斜向的螺纹孔为排气/测压辅助接口，在系统充油初期可以通过该接口排出腔体内的残留空气，避免空气压缩性导致的压力传导滞后，日常运维时也可外接压力表做现场压力校准。设计过程中优先考虑了动密封的可靠性，活塞主体外圆、

　　芯轴与端盖配合面都预留了标准密封件的安装沟槽，沟槽的尺寸公差、表面粗糙度都按照液压动密封的标准设计，表面粗糙度达到Ra0.8，减少密封件的磨损量，在常规液压油介质、额定工作压力16MPa的工况下，密封寿命可以达到上万次往复循环。安装边界上，整体外径适配标准32mm缸径的小型油压缸，总高度控制在45mm以内，上部芯轴的伸出行程为8mm，刚好匹配常用接触式位移传感器的量程范围，不需要额外调整安装间距就能直接适配。结构上做了集成化设计，将活塞本体、导向套、传感器安装座整合为一个整体组件，减少了零散零件的数量，现场装配时只需要将整体组件压入缸筒，接入油路和传感器即可完成安装，相比传统分体式活塞结构，装配效率提升40%以上，

　　同时减少了分体结合面的泄漏点。在材料选型上，活塞主体可以根据工况介质选择铝合金或者不锈钢材质，铝合金材质适配常规矿物液压油工况，重量轻、加工成本低；不锈钢材质适配腐蚀性流体介质，耐锈蚀能力强，端盖和芯轴采用同材质设计，避免不同材料热膨胀系数差异导致的温度变化下配合间隙变化，保证在-20℃到80℃的工作温度范围内都能稳定滑动。实际应用中，这类活塞常被用在机床液压夹紧系统的压力检测单元、注塑机锁模力检测回路、工程机械的油压传感模块中，相比直接将传感器接入油路的安装方式，带隔离活塞的结构能有效避免油液中的金属碎屑、杂质冲击传感器敏感膜片，同时可以通过活塞面积的配比，调整传感器的实际承压范围，适配不同量程的检测需求。设计时还特意在活塞内部预留了缓冲腔，当活塞运动到上限位时，芯轴根部的凸台会进入端盖的缓冲槽，截留部分油液形成阻尼缓冲，避免活塞硬冲击端盖导致的零件损伤，同时减少冲击带来的传感器信号尖峰，让检测输出的信号更平稳。
