傅里叶变换概念多轮辐嵌套车轮结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:607295
  • 傅里叶变换概念多轮辐嵌套车轮结构
  • 傅里叶变换概念多轮辐嵌套车轮结构
  • 傅里叶变换概念多轮辐嵌套车轮结构
  • 傅里叶变换概念多轮辐嵌套车轮结构
  • 傅里叶变换概念多轮辐嵌套车轮结构
  • 傅里叶变换概念多轮辐嵌套车轮结构

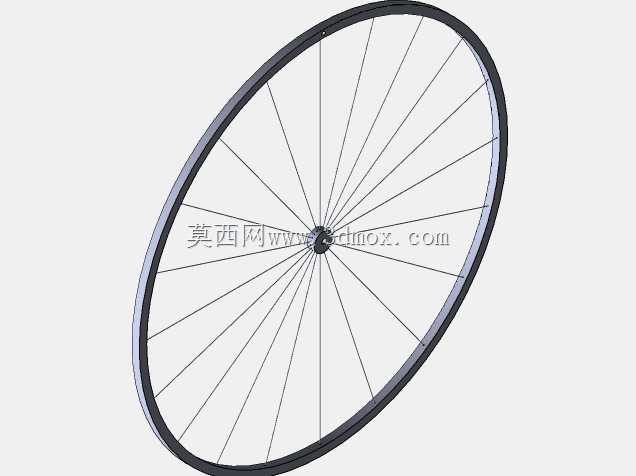

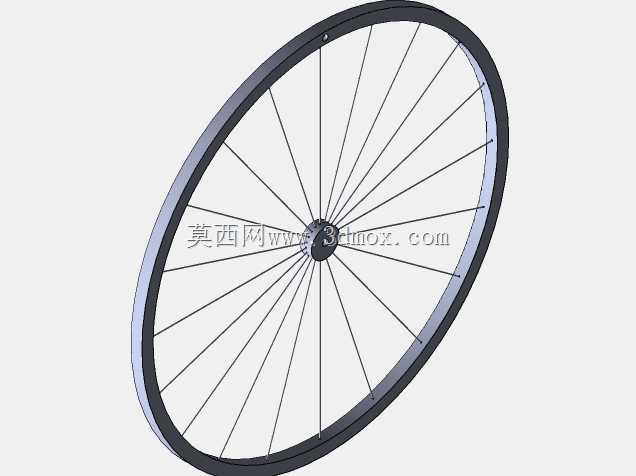

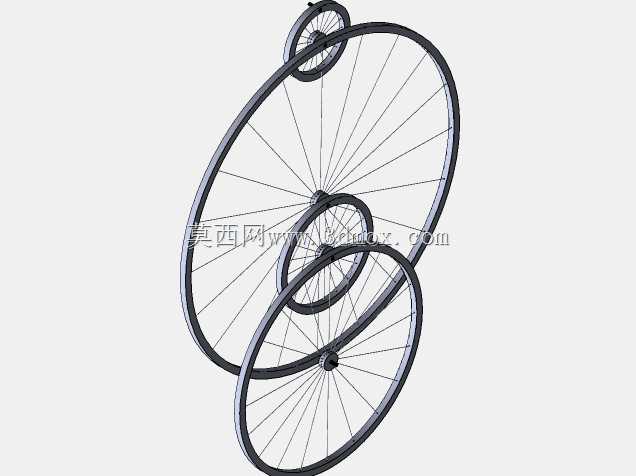

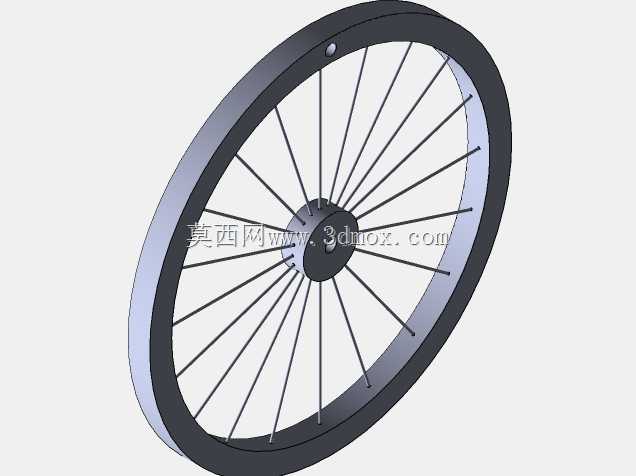

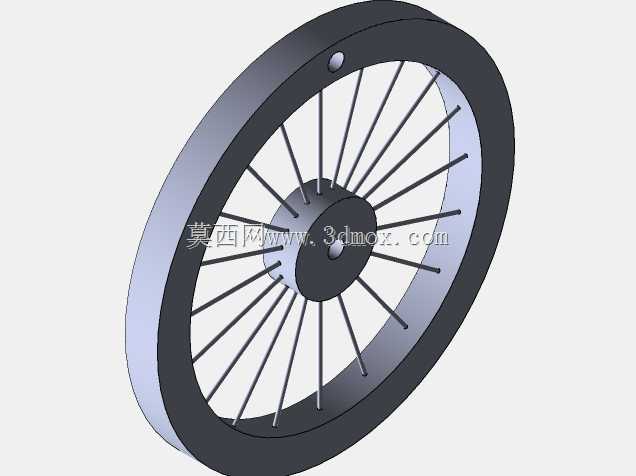

  这套嵌套式轮组结构的设计出发点,是为移动雕塑类动态装置提供可实现预设运动轨迹的行走支撑部件,区别于常规单轮行走结构,其通过三组不同直径的辐条轮嵌套排布,依托傅里叶变换的运动叠加原理,让整套轮组在滚动过程中可复现预设的复合运动轨迹,无需额外加装复杂的电控转向机构即可实现非直线的规律行走,适配艺术装置、科普展示教具、特殊巡检小型设备的行走端使用需求。从结构功能层面来看,单组轮体沿用了传统辐条轮的受力逻辑,轮圈采用等截面环形结构,辐条沿轮心呈放射状均匀排布,可在保证轮体径向承重能力的前提下,最大限度降低轮体自身重量,减少滚动过程中的惯性损耗;三组轮体的轮心处于不同的空间轴位,相邻轮体之间保留足够的转动间隙,避免滚动过程中轮圈、

  辐条出现运动干涉,同时各轮体的转动副采用同轴度适配的间隙配合设计,保证每个单轮都可独立绕自身轴位转动,运动叠加过程中不会出现卡滞。在实际应用场景中,这类嵌套轮组可直接替换常规行走轮,安装在小型移动展示装置的底部,无需改动原有设备的主体机架结构,仅需根据轮组的整体外轮廓预留足够的转动空间即可;轮组的最大外轮廓直径可根据实际承载需求做等比例缩放,最小安装边界需覆盖最大轮圈的转动范围,同时在轮组侧方预留不小于辐条直径的安全间隙,避免滚动过程中辐条剐蹭设备主体外壳。设计过程中优先考虑了轮体的受力均衡性,每个单轮的辐条数量、辐条直径、轮圈截面尺寸都经过受力校核,保证轮组在承受垂直方向载荷时,各轮体的受力可通过嵌套的连接轴均匀分散,

  不会出现单轮受力过载导致的轮圈变形、辐条断裂问题;轮组的运动轨迹可通过调整三个单轮的直径比例、轮心相对偏移量来实现定制,不同的参数组合可复现不同的周期性运动轨迹,适配不同展示场景的运动需求,比如科普场馆内的数学原理展示装置,可通过调整参数让轮组走出李萨如图形类的规律轨迹,直观展示傅里叶变换的运动叠加逻辑;户外艺术装置使用时,可在轮圈表面做防滑耐磨处理,适配硬质铺装路面的行走需求,无需额外加装履带类辅助行走结构。从安装适配性来看,整套轮组的连接轴采用标准直径的圆轴设计,可直接与常规的轮座、轴承座配合安装,安装时需保证三个单轮的转动平面处于平行状态,避免出现平面偏角导致滚动过程中出现额外的侧向力,加剧连接轴的磨损;

  轮组的整体重量较同尺寸的实心轮降低60%以上,滚动阻力更小,仅需很小的初始驱动力即可推动整套轮组持续滚动,适配低功率驱动的小型移动装置使用,无需配备大扭矩驱动电机即可实现稳定行走。结构细节上,辐条与轮圈、轮心的连接位置采用圆弧过渡设计,避免应力集中导致的连接部位断裂,轮心位置的轴孔采用公差配合设计,可根据实际使用需求选配滑动轴承或者滚动轴承,进一步降低转动过程中的摩擦阻力,提升轮组的使用寿命;轮圈的截面采用圆弧过渡的薄壁结构,既保证了轮圈的结构强度,也避免了锐边带来的安全隐患,适配公共展示场景的使用安全要求。
