FRC竞赛机器人差速转向轮组驱动结构

　　在小型移动机器人尤其是竞技类移动平台的开发中，轮组驱动模块的性能直接决定了整机的机动表现，这套差速转向驱动结构正是针对小尺寸轮式机器人的紧凑布局需求设计，适配3.5英寸规格的行走轮，可直接作为机器人的行走驱动单元完成整机的行走、转向动作。从实际应用场景来看，这类驱动模块多用于教育竞技类机器人、小型巡检移动平台、室内搬运AGV的行走端，相比传统的单轮单电机直驱结构，双电机输入的差速方案能在极小的安装空间内输出更大的轮端扭矩，同时省去额外的转向舵机结构，通过两侧轮组的转速差即可完成原地转向、小半径转弯等动作，尤其适合对场地通过性、转向灵活性要求较高的竞技场景。

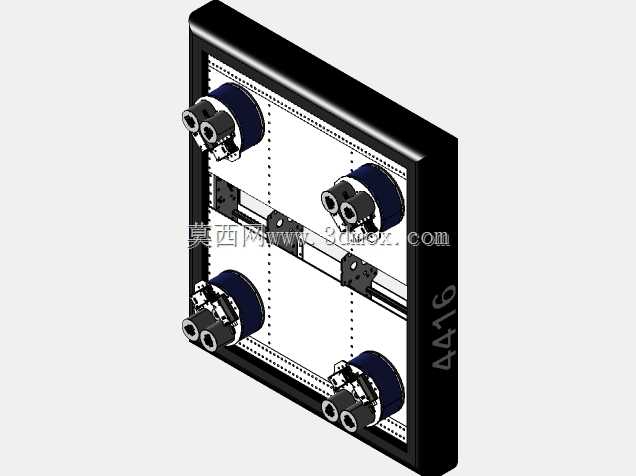

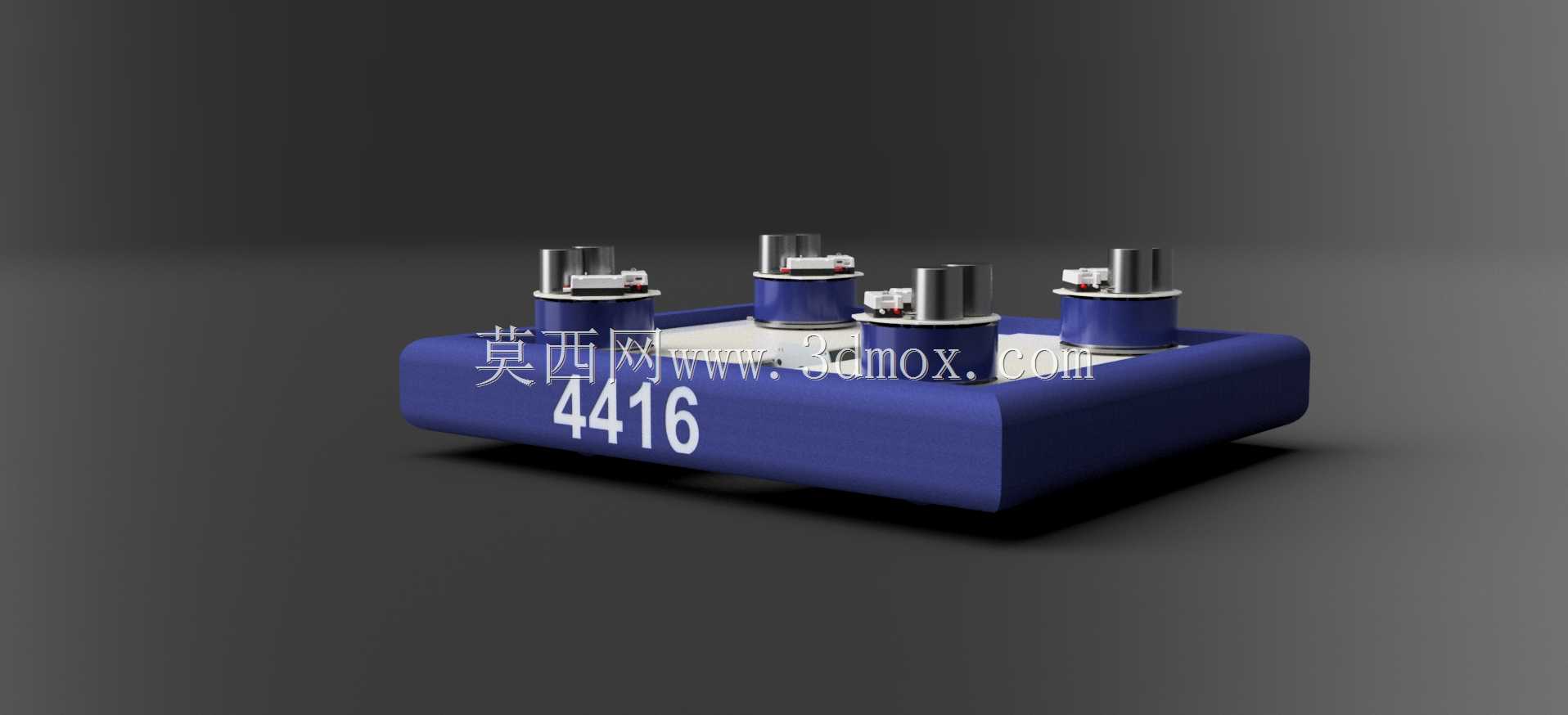

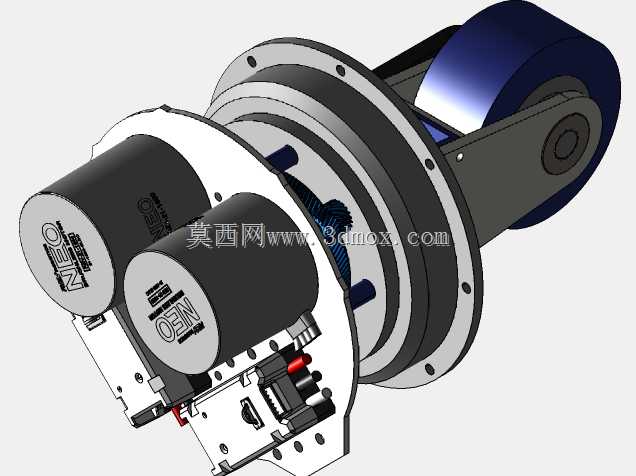

　　这套驱动结构采用双电机同轴输入的布局，两台驱动电机平行布置在安装法兰的内侧，通过定制的齿轮传动组将动力汇流后输出到轮轴，整套传动的传动比设置为105:20，等效减速比5.25:1，匹配高转速直流驱动电机的输出特性，可将电机的高转速低扭矩输出转化为轮端的低转速大扭矩输出，在3.5英寸轮径下可实现稳定的行走速度输出，满足竞技场景下的快速移动、急停急转的动力需求。结构设计上充分考虑了紧凑安装的需求，整个驱动模块以圆形安装法兰作为基准安装面，法兰上预留了均匀分布的安装孔位，可直接通过紧固件固定在机器人底盘的侧板上，安装边界清晰，不需要额外设计复杂的转接支架，法兰内侧的腔体用于容纳传动齿轮组与电机固定结构，外侧伸出轮轴用于安装行走轮，轮轴旁集成了轮组的支撑摆臂结构，可适配带缓冲的悬挂布局，也可直接刚性固定在底盘上，适配不同的底盘设计需求。

　　从结构细节来看，传动齿轮组采用直齿圆柱齿轮传动，加工与装配难度低，传动效率高，适合3D打印定制加工的场景，齿轮的安装轴均固定在法兰内侧的支撑结构上，配合对应的轴承件可降低传动过程中的摩擦损耗，电机的固定位直接集成在法兰内侧的安装凸台上，电机输出轴直接与主动齿轮配合，省去了额外的联轴器结构，进一步压缩了轴向的安装尺寸。整个模块的布线空间也做了预留，电机的供电线可从法兰内侧的预留空隙引出，顺着底盘的布线槽连接到驱动控制器，不会与运动的轮组、传动件产生干涉。在实际选型适配时，需要注意安装法兰的外径尺寸与底盘预留安装位的匹配性，轮轴的伸出长度需要匹配所选轮毂的安装深度，同时要确认轮端的输出轴径与轮毂的配合公差，避免出现装配间隙过大导致的传动晃动问题；如果用于非竞技类的长期运行场景，可将3D打印的齿轮替换为机加工的尼龙或者金属齿轮，提升整套结构的耐磨性能与使用寿命，对应的轴承选型也可根据负载需求升级更高载荷等级的型号，提升长时间运行的可靠性。

　　这套结构的设计思路核心是在极小的空间内集成双电机动力输入、减速传动、轮组支撑的全部功能，相比分散布置的电机、减速箱、轮组结构，集成化的模块大幅降低了底盘设计的复杂度，设计者只需要在底盘上预留对应的法兰安装位，即可快速完成行走驱动部分的装配，不需要单独设计齿轮箱的支撑结构、电机的固定结构，大幅缩短移动机器人的开发周期。在实际装配过程中，需要注意齿轮组的啮合间隙调整，间隙过大会导致传动过程中出现回差，影响机器人的行走控制精度，间隙过小则会增大传动阻力，降低传动效率甚至出现卡滞问题；电机的固定需要保证同轴度，避免电机轴承受额外的径向力导致电机寿命缩短，轮组的支撑轴承需要做好轴向定位，避免行走过程中轮组出现窜动。对于需要做悬挂适配的场景，可将法兰的固定位改为铰接结构，配合阻尼或者弹性元件实现轮组的上下浮动，适配不平整地面的行走需求，此时需要注意传动结构的输入输出端不会因为悬挂的摆动出现传动脱开的问题，可在铰接点的同轴位置布置动力传递结构，保证悬挂动作过程中动力传输的稳定性。
