适配MG90s舵机的曲柄连杆线性执行机构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:607312
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构
  • 适配MG90s舵机的曲柄连杆线性执行机构

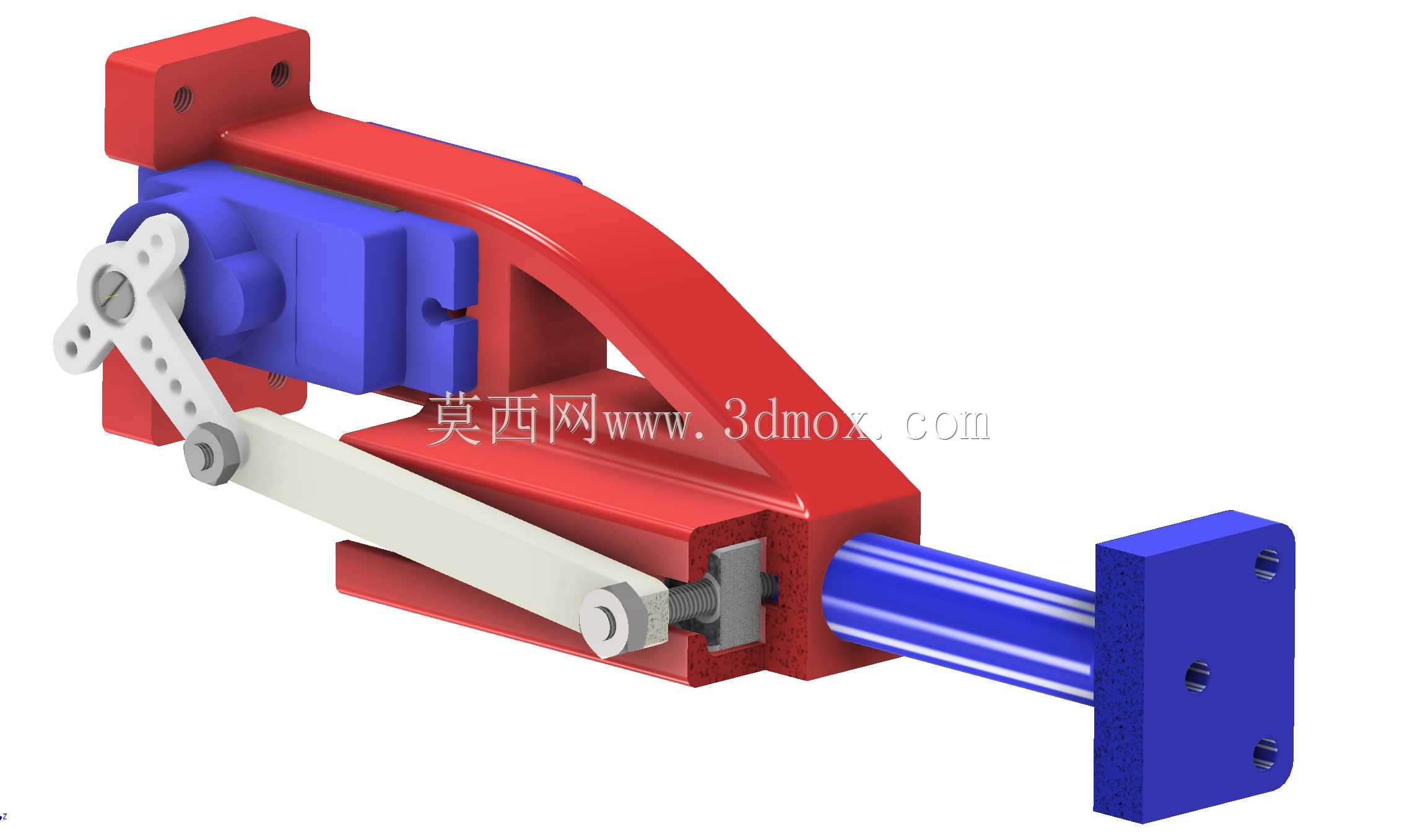

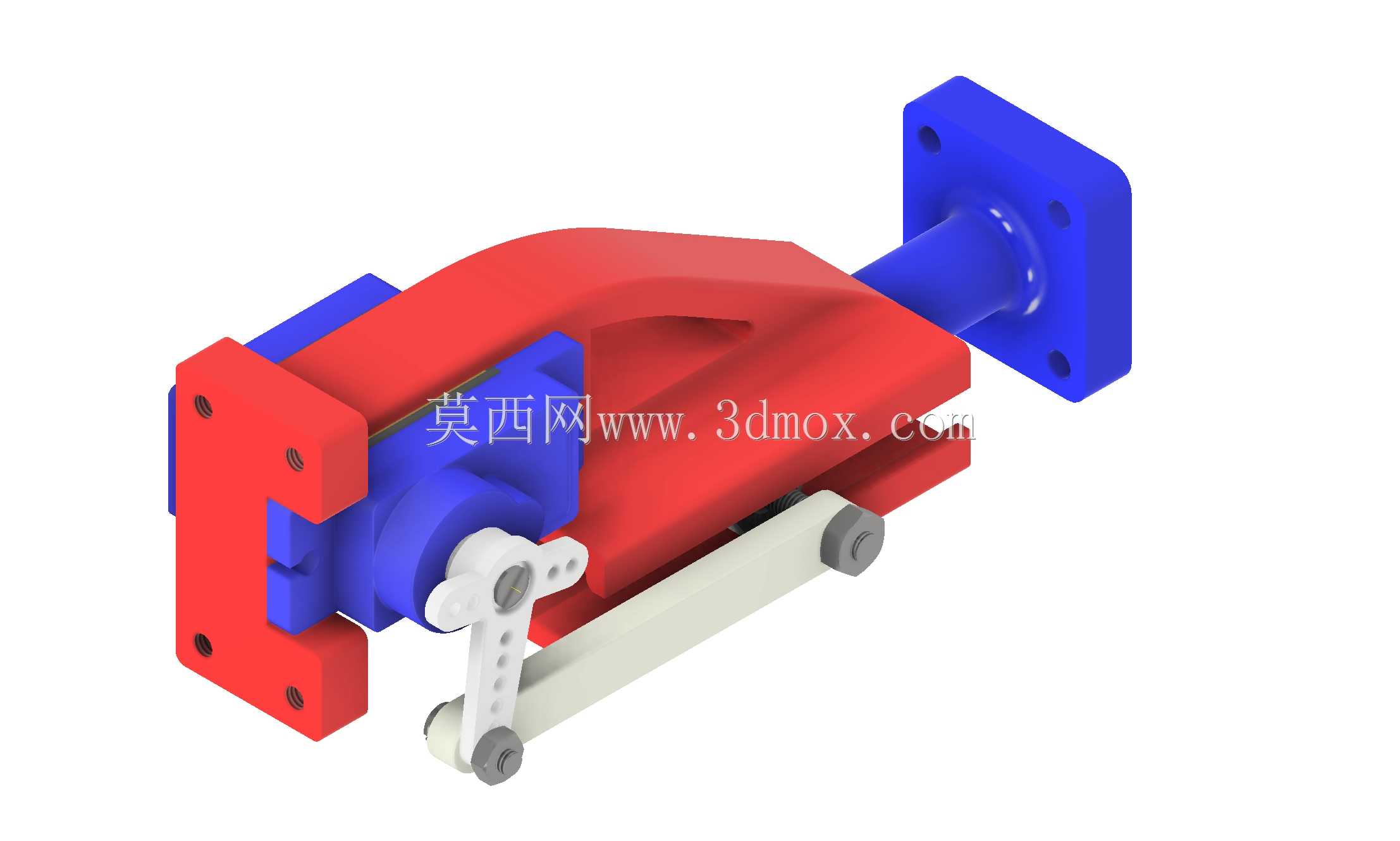

  这套线性执行机构核心采用曲柄连杆传动原理,搭配市面通用的MG90s微型舵机作为动力源,可将舵机输出的旋转运动直接转化为轴向直线往复动作,整体结构针对小空间安装场景做了紧凑化布局,所有外露安装孔位均做了统一孔距适配,可直接固定在标准铝型材框架或者3D打印的设备基座上,不需要额外做转接件加工。从实际应用场景来看,这类小型线性驱动单元常被用在桌面级小型自动化教具、学生创新实验装置、微型气动元件原理演示台、小型分拣机构的推料工位上,相比常规的微型气缸,它不需要搭配气源和气路管路,仅靠舵机PWM信号就能控制行程位置,搭建调试门槛更低,很适合教学演示和原型机快速验证阶段使用。

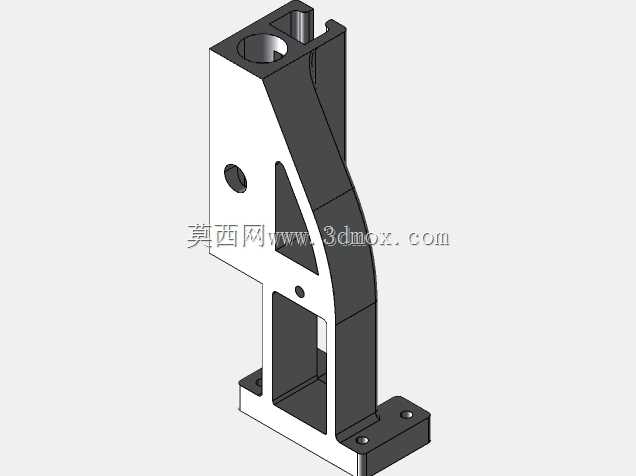

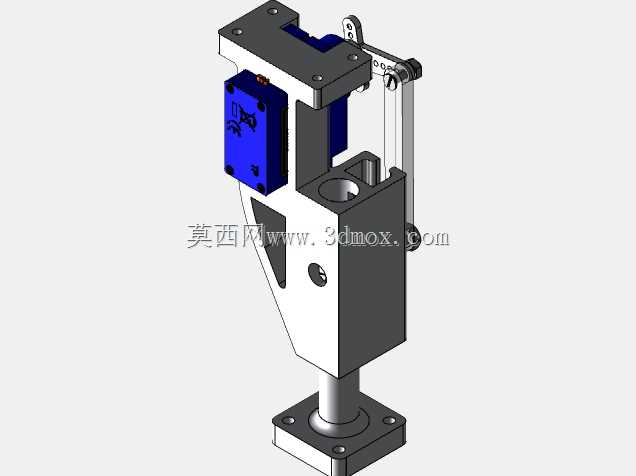

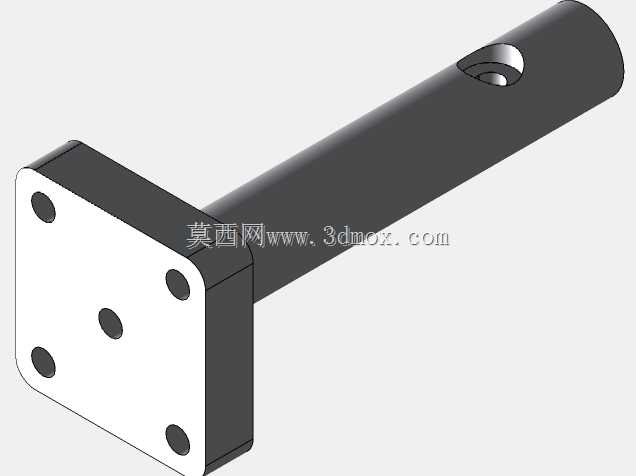

  结构设计上,整套机构的支撑框架采用分体式拼接结构,两端的安装法兰预留了四个沉头安装孔,可直接通过M3螺丝完成端面固定,侧面也预留了侧装孔位,支持卧式、立式两种安装姿态,适配不同设备的内部布局空间。传动部分的曲柄直接与舵机输出轴配合,采用D型轴孔定位,避免传动过程中出现打滑空程,连杆两端采用微型滚珠轴承作为转动副,配合8x3x4规格的微型轴承做活塞导向支撑,大幅降低往复运动过程中的摩擦阻力,减少传动卡滞的概率,实际运行时的轴向移动行程约20mm,可覆盖多数小型工位的推料、挡停、位移调节需求。

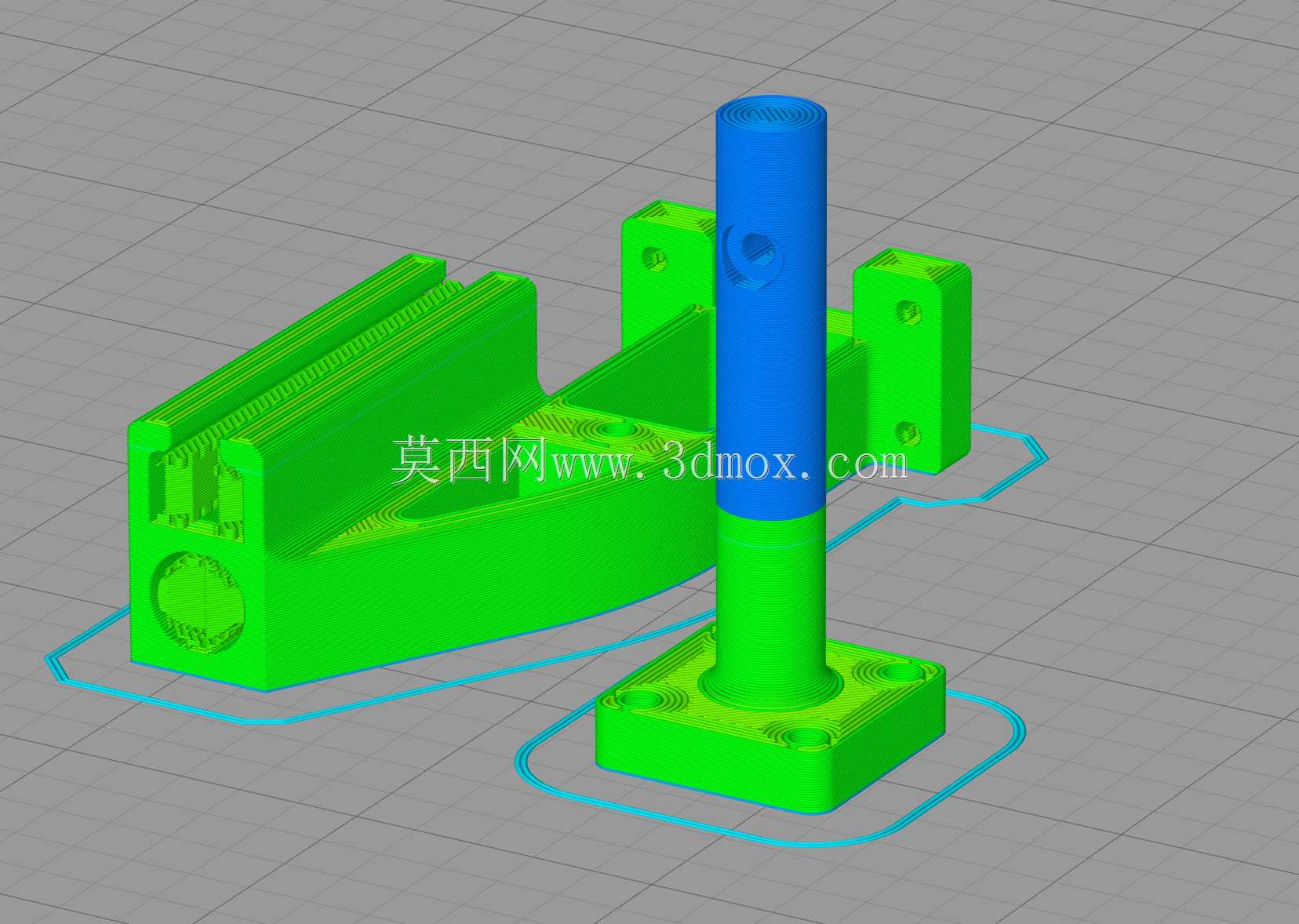

  考虑到很多原型开发阶段会采用3D打印方式制作结构件,整套零件的壁厚均做了均匀化处理,最小壁厚不小于2mm,没有大角度悬空结构,不需要额外添加支撑就能完成FDM工艺打印,打印完成后仅需要对轴承安装孔做简单的去毛刺处理就能完成装配,不需要二次机加工。导向部分的活塞与基座之间预留了0.2mm的配合间隙,既可以保证滑动顺畅,也不会因为间隙过大出现运动过程中的偏摆,连杆长度经过优化计算,在舵机0-180度转动范围内,不会出现传动死点,全程运动推力输出平稳,在舵机额定扭矩输出范围内,可推动最大200g的负载做直线往复动作。

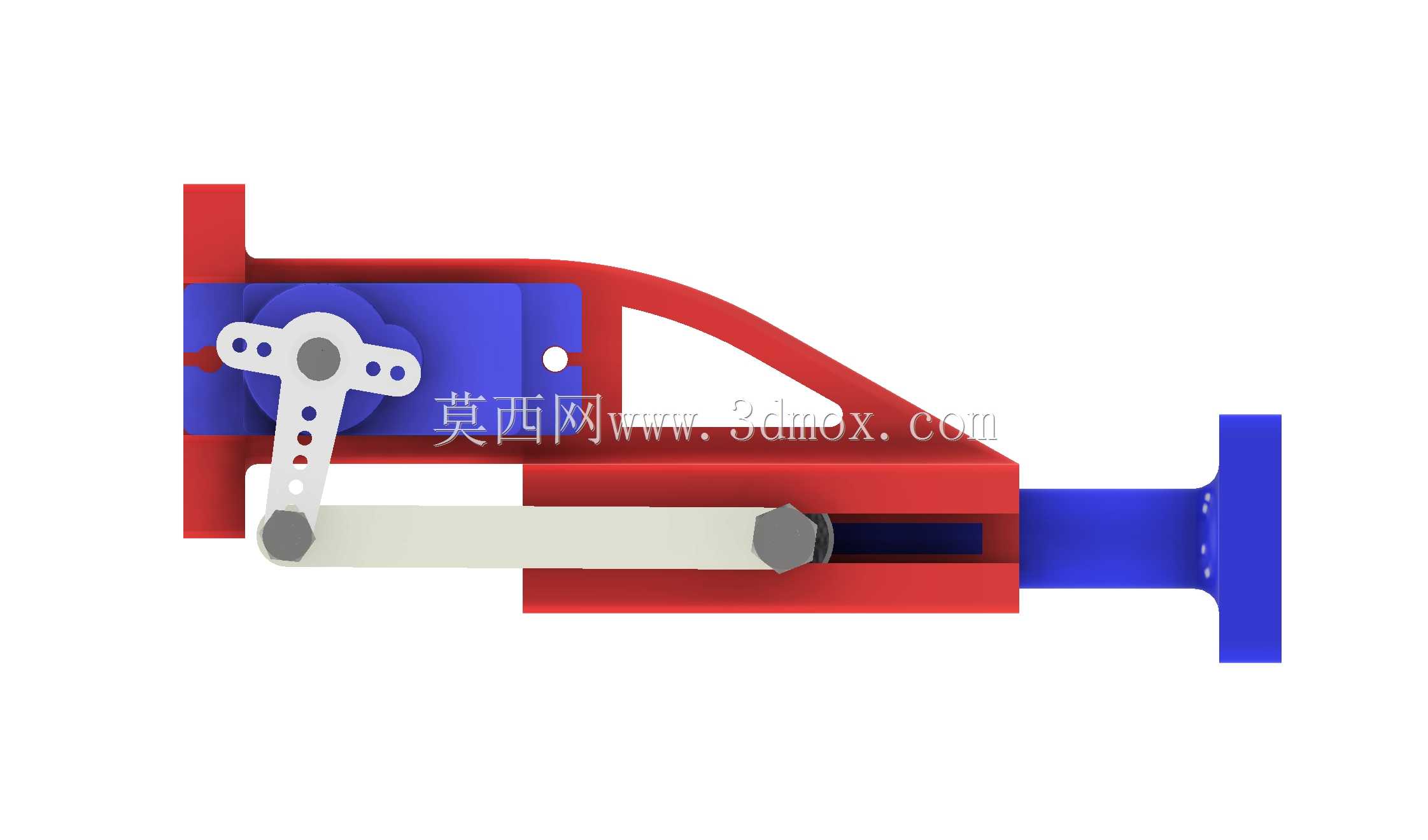

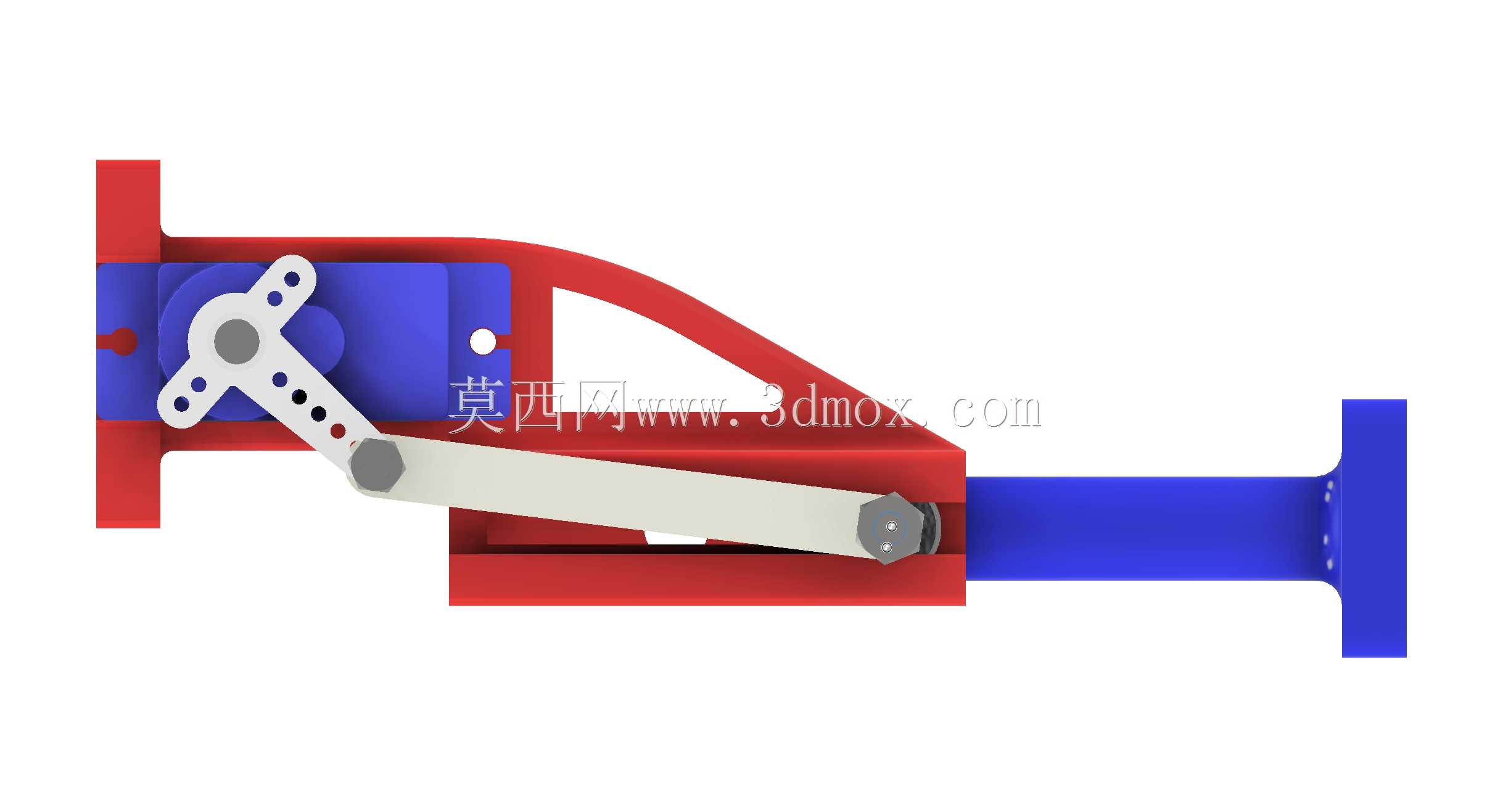

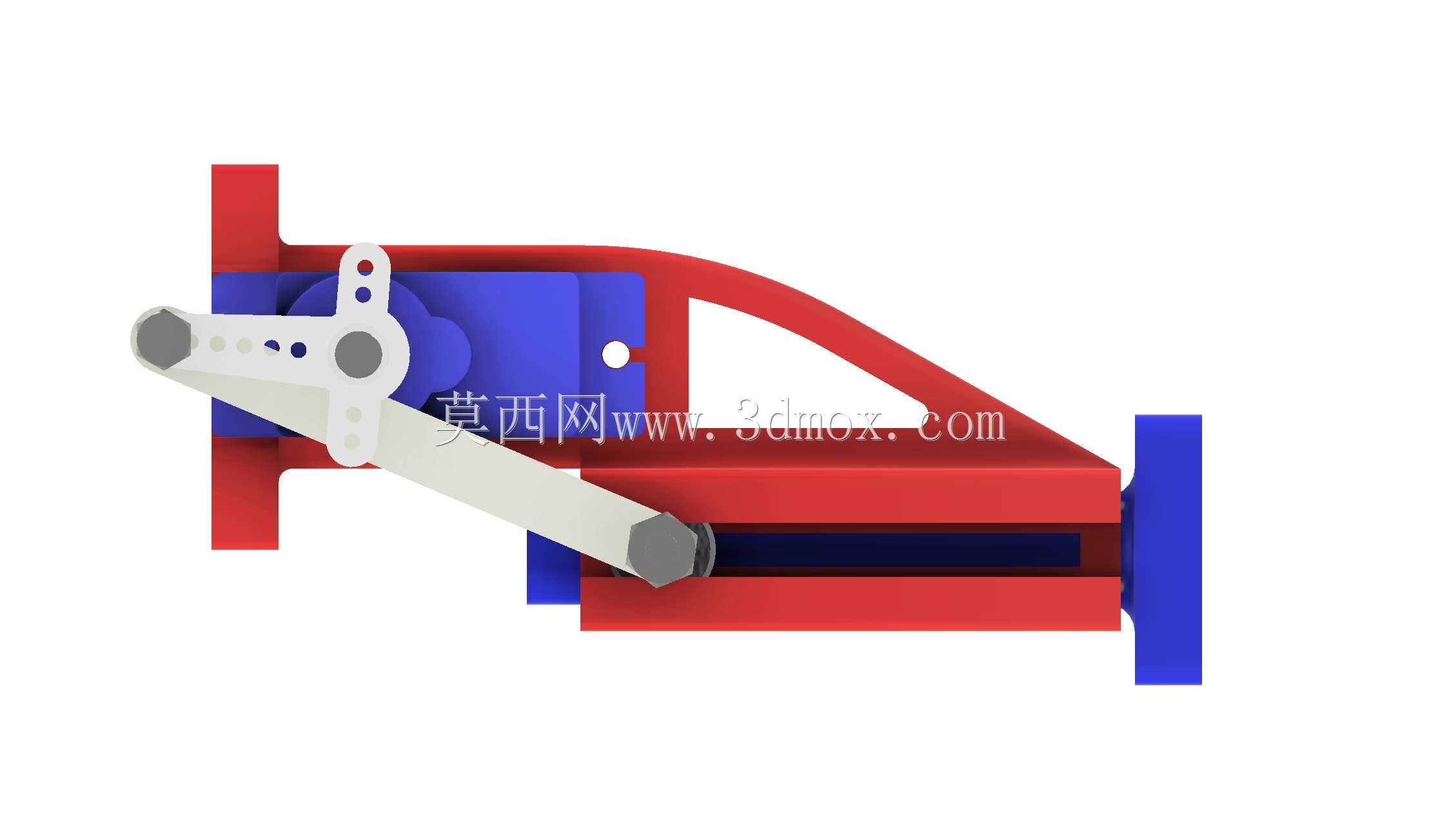

  安装边界方面,整套机构不含外接舵机控制线的总长度约68mm,主体框架宽度约32mm,端面安装法兰的尺寸为28mm*28mm,安装孔中心距为20mm,和常规微型气缸的安装孔距保持一致,可直接替换同行程的微型气缸做无气源方案验证。运动过程中,连杆的摆动范围完全处于框架轮廓内部,不会出现外凸结构,安装时不需要额外预留连杆摆动的避让空间,可紧贴相邻部件安装,进一步压缩设备整体体积。日常维护时,仅需要定期在导向活塞和轴承位置涂抹少量润滑脂,就能保证长期运行的顺畅度,没有易损易耗件,长时间运行的可靠性远高于同尺寸的齿轮齿条式线性驱动结构。在教学场景中,这套机构还可以直接作为曲柄滑块传动原理的演示模型,直观展示旋转运动转直线运动的传动过程,学生可通过调整舵机转动角度、改变曲柄安装偏心距,直观观察行程变化和运动特性,相比纯理论教学的接受度更高。在小型自动化设备的原型开发阶段,用这套机构可快速完成直线动作工位的功能验证,不需要等待气缸、电磁阀、气泵等配件采购,大幅缩短原型迭代周期。
