滑块曲柄传动机构三维建模设计

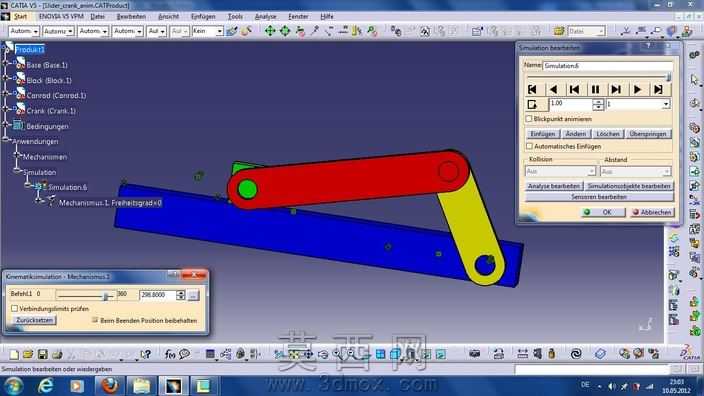

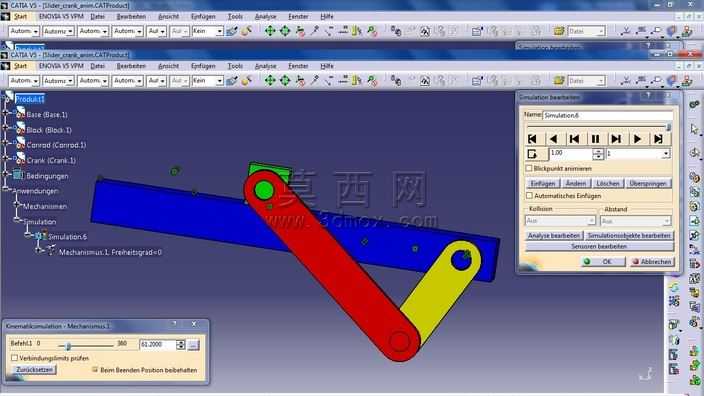

本作品为滑块曲柄传动机构的三维建模成果，建模过程依托专业三维设计软件完成，整体建模流程遵循机械设计的规范逻辑，从核心构件的参数化草图绘制起步，逐步完成各零件的实体特征构建、装配约束添加与运动仿真调试。模型包含三个核心运动构件：蓝色的滑动基座、红色的曲柄构件、黄色的连杆构件，各构件在建模阶段严格按照曲柄滑块机构的运动学尺寸比例设定参数，确保转动副、移动副的配合间隙符合机械设计的常规公差要求，避免运动过程中出现构件干涉的问题。材质设置阶段，针对不同构件的功能属性匹配对应的材质表现，基座部分赋予哑光金属材质模拟铸铁机架的厚重质感，曲柄与连杆构件分别赋予高饱和度的红、黄纯色材质，既区分不同的运动部件，也方便在运动仿真过程中清晰观察各构件的运动轨迹。结构设计上，该机构为典型的对心曲柄滑块结构，曲柄端部的转动副与连杆一端铰接，连杆另一端与滑块铰接，滑块被约束在基座的直线导轨内做往复直线运动，可实现回转运动与直线往复运动的相互转换，是内燃机、冲压设备、往复泵等通用机械中常用的核心传动结构。建模过程中对所有铰接位置的孔轴配合做了精细化处理，转动副的接触面做了同轴度约束，移动副的滑动面添加了平行度约束，确保机构运动过程顺滑无卡滞。运动仿真模块中，给曲柄施加恒定转速的旋转驱动，可直观观测到滑块的往复运动规律，仿真界面可实时调整驱动转速参数，观测不同转速下滑块的运动位移、速度变化特性，验证机构的运动学合理性。整体模型完整还原了滑块曲柄机构的核心结构特征，各零件可单独导出用于工程图生成、有限元分析等后续设计环节，也可作为机械原理教学的演示案例，帮助理解曲柄滑块机构的运动转换原理。
