阻尼消音杆式阻尼器三维结构设计

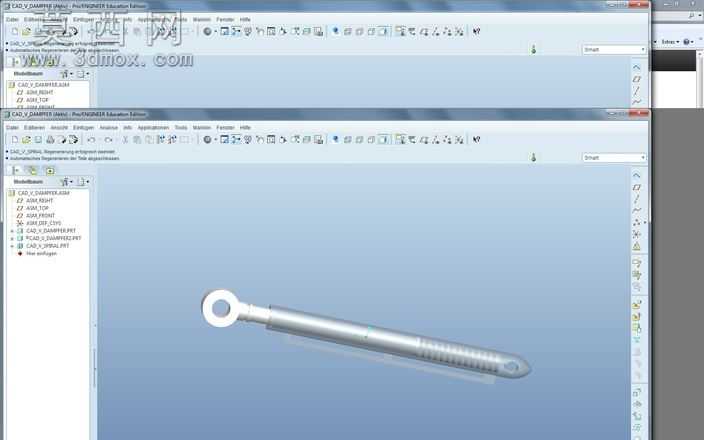

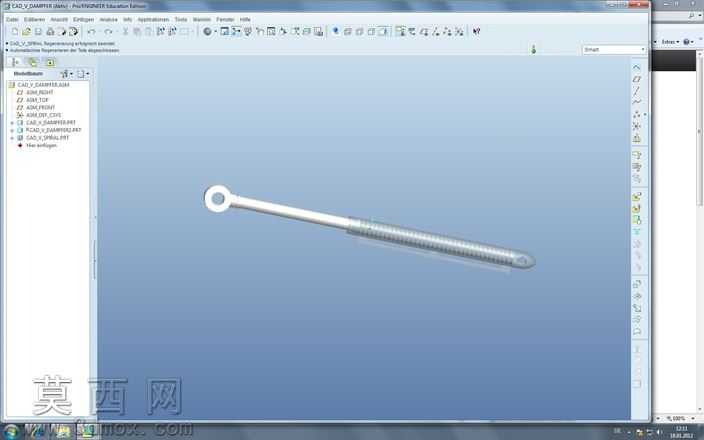

本作品为杆式阻尼消音部件的三维建模成果，建模过程依托Pro/Engineer平台完成全参数化结构搭建，从基础草图绘制阶段就严格遵循机械零部件的尺寸规范，首先绘制端部铰接环的闭合轮廓，通过拉伸、切除命令完成带安装孔的铰接端头结构，保证端头的同轴度与安装孔的尺寸精度，为后续部件铰接安装预留标准配合空间。随后进行杆身主体的建模，采用扫描特征构建长直杆基体，针对杆身的阻尼功能段，通过螺旋扫描命令生成均匀排布的阻尼纹理结构，该段结构经过尺寸校验，纹理间距、深度均符合阻尼部件的力学性能要求，可在工作过程中通过结构配合实现稳定的阻尼缓冲效果。建模全程对各特征进行参数关联，端头与杆身的衔接位置采用圆角过渡特征处理，避免应力集中问题，同时保证整体结构的流畅性。材质配置阶段，针对部件的金属属性，赋予哑光金属材质，调整材质的反光度、粗糙度参数，还原钢制机械部件的真实质感，渲染过程中采用软件内置的标准环境光源，多角度调整光照角度，清晰呈现杆身纹理、端部铰接孔的结构细节，确保模型的结构辨识度。设计思路围绕阻尼消音部件的实际功能需求展开，整体采用细长杆式结构，一端设置铰接安装位，可适配多种安装场景，带阻尼纹理的杆身段可在伸缩运动过程中提供稳定的阻尼力，同时兼顾消音减震的作用，整体结构无冗余特征，所有结构均服务于部件的缓冲、阻尼、消音核心功能，建模过程中反复校验各部分的装配合理性，确保各特征之间无几何干涉，尺寸链符合机械加工的工艺要求，可直接用于后续的结构验证、工程图导出以及3D打印样件制作，为同类阻尼消音部件的设计优化提供了可参考的三维模型基础。
