可折叠网格结构仓储周转托盘箱

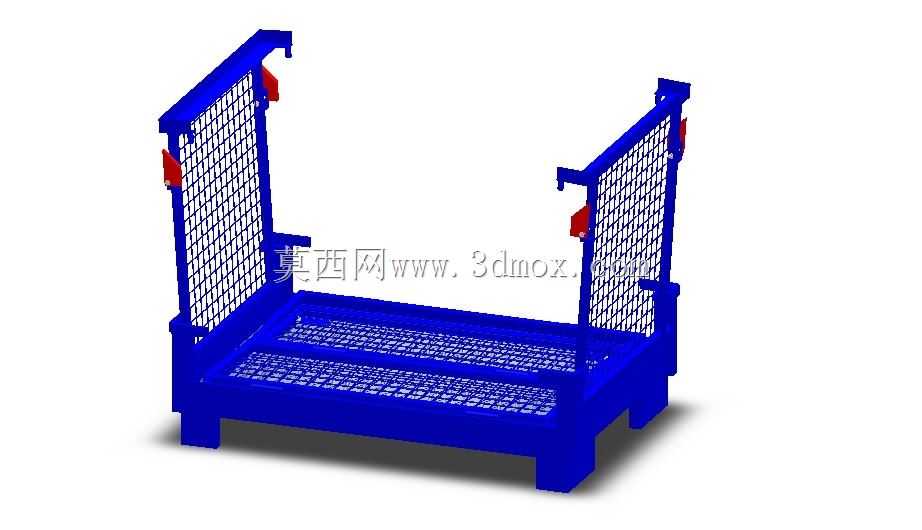

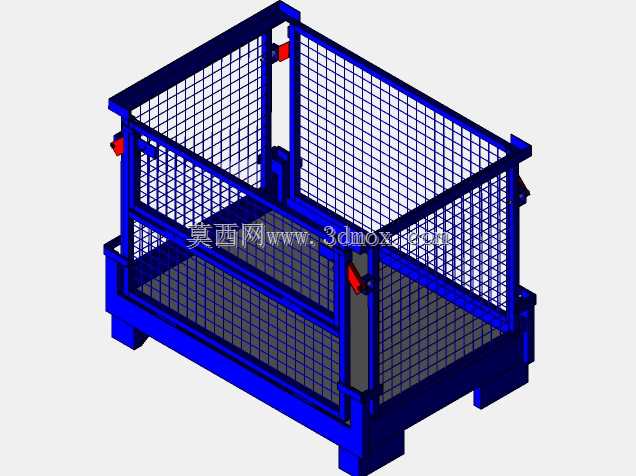

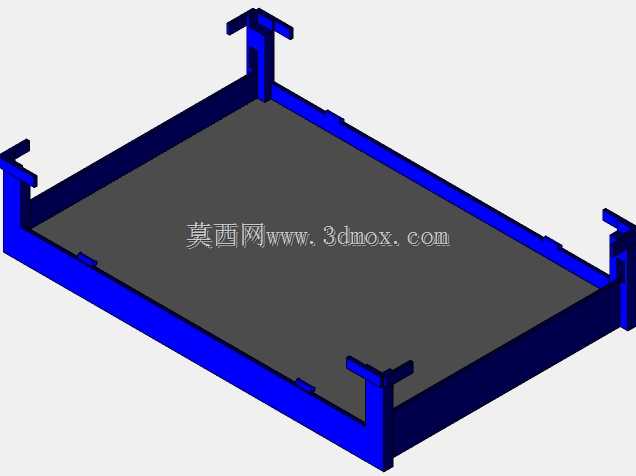

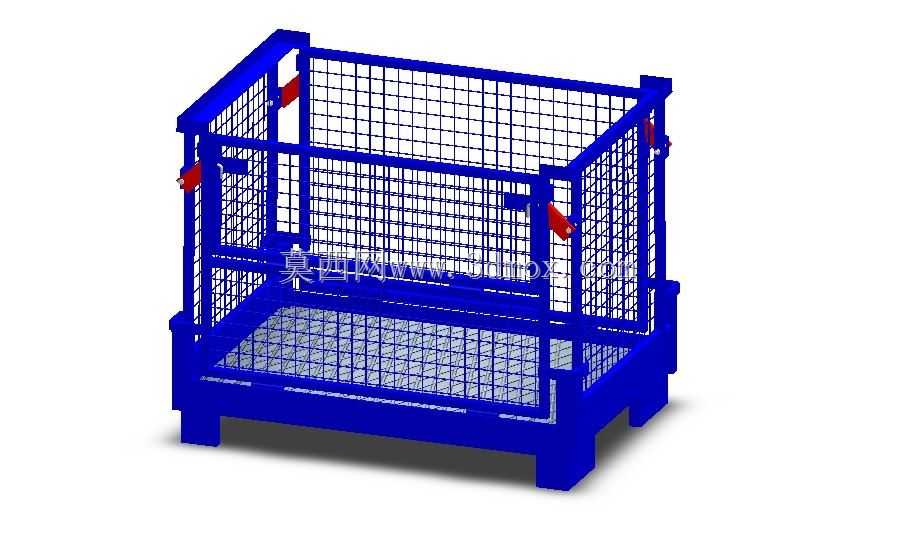

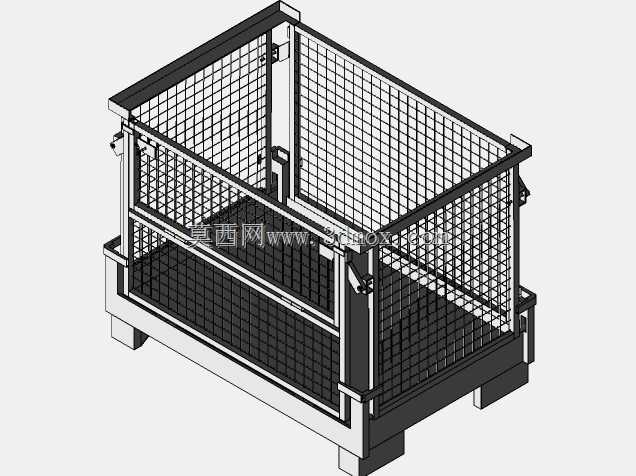

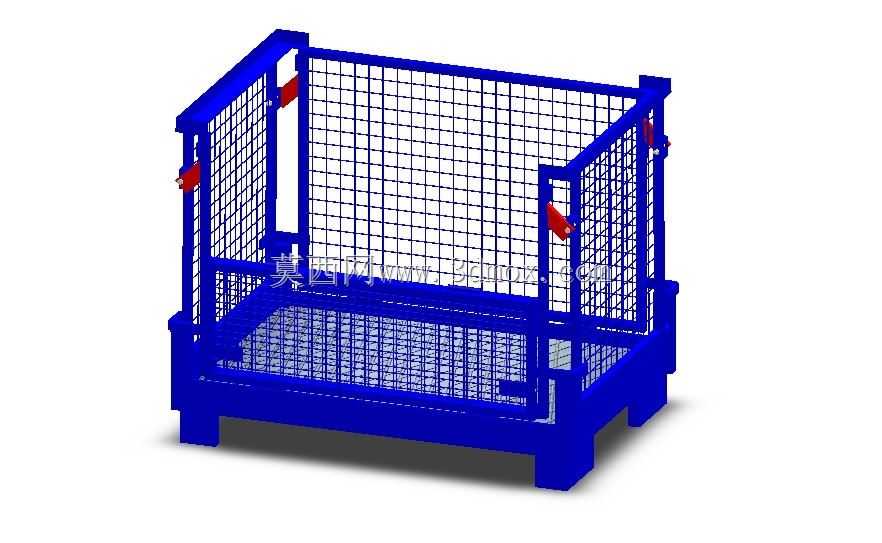

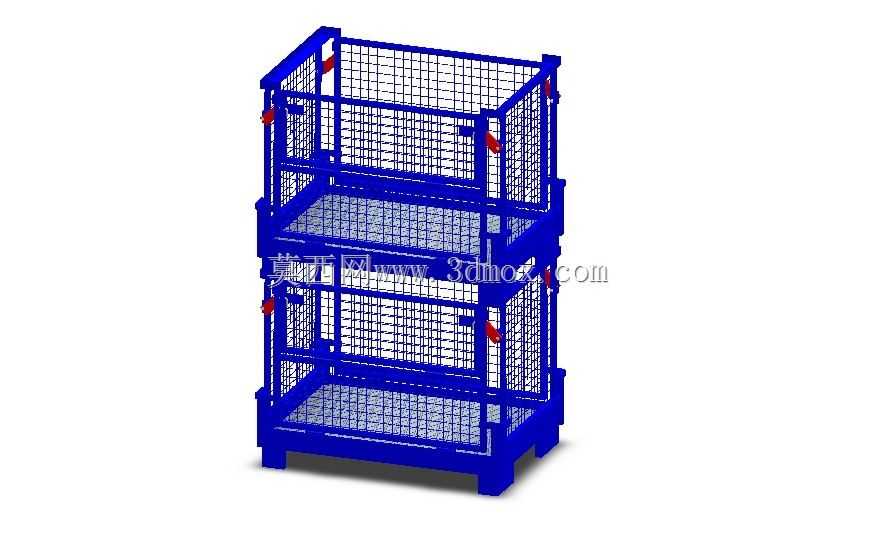

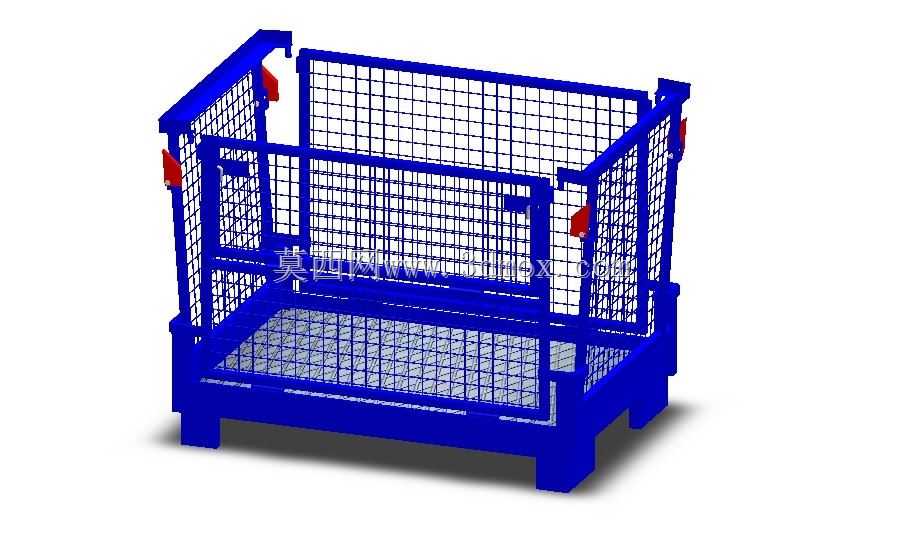

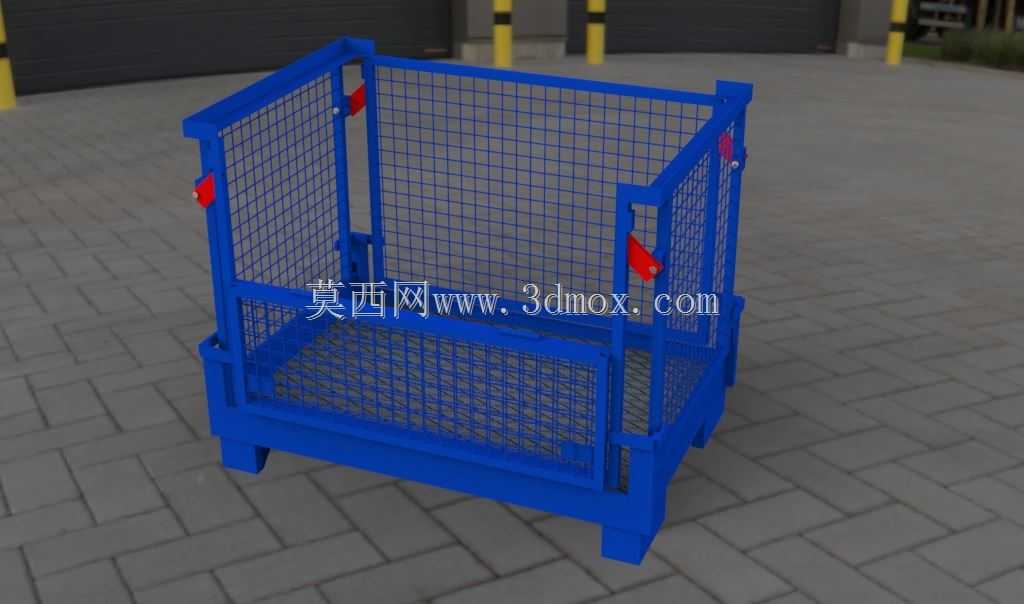

　　在生产制造车间的物料周转、仓储环节的零散件归集、物流运输的货品防护场景中，这类可折叠网格托盘箱是一线作业里高频使用的载具，区别于固定式金属料箱，它的折叠结构能在空箱返程、闲置存储时大幅压缩占用空间，降低仓储与运输的空载成本。从结构设计逻辑来看，整体采用框架加金属网格的组合形式，底部为带叉车进叉位的承力底座，底座采用加厚型材焊接成型，四个支脚做了堆垛定位的凸起结构，满箱堆垛时上层箱体的支脚可以嵌入下层箱体的对应限位位置，避免堆垛滑移倾覆，适配常规平库、立体库的货架存储位尺寸，也能直接配合手动液压叉车、电动平衡重叉车完成整箱转运，不需要额外的托盘承载。四个侧围采用铰接结构与底座连接，侧围之间通过快拆式的红色锁扣完成拼接固定，

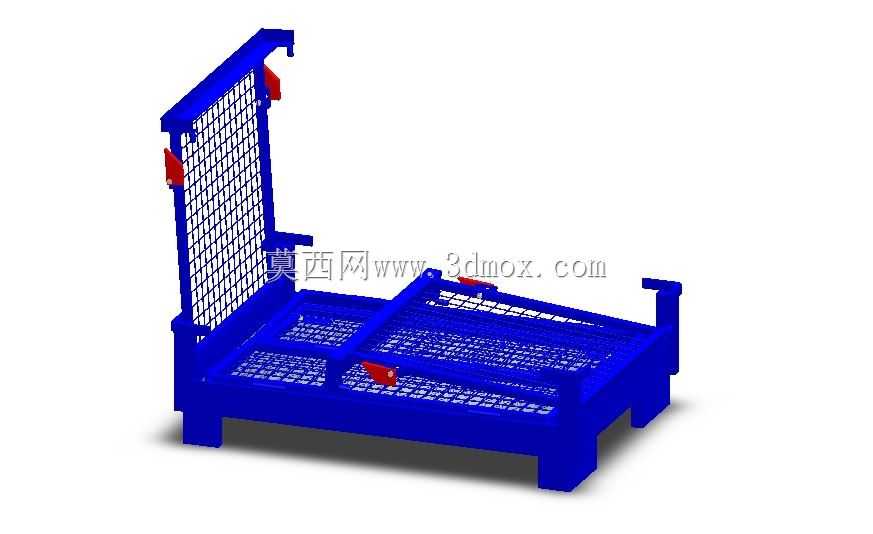

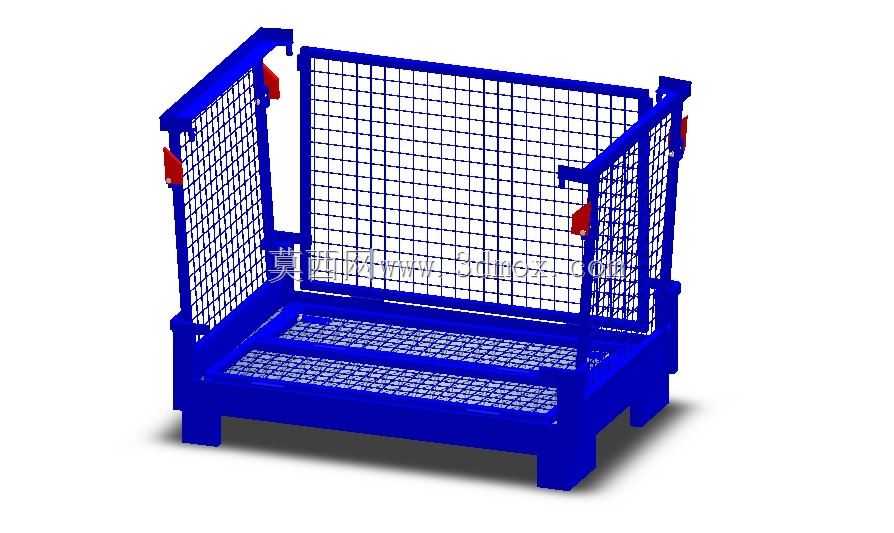

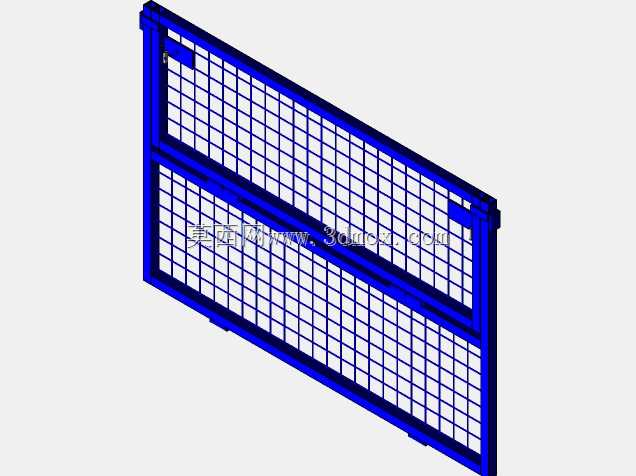

　　作业人员不需要额外工具，只需要扳动锁扣就能完成侧围的展开固定或者折叠收纳，单个人工就能完成箱体的状态切换，适配产线边快速换型的物料存储需求。网格结构的侧围设计一方面能降低整体自重，减少无效载荷占比，另一方面网格的通透特性可以让作业人员直接观察箱内物料的存储状态，盘点时不需要逐个开箱查看，同时在仓储环节如果遇到消防喷淋，网格不会阻挡喷淋水覆盖箱内物料，也能减少灰尘在箱体侧面的堆积，日常清洁维护更便捷。尺寸参数上，箱体长度815mm、宽度1185mm、高度805mm，内部有效容积780升，这个尺寸边界刚好适配标准1200*1000mm托盘的堆码布局，两个箱体并排摆放时不会超出托盘边缘，也能适配多数货运车辆的内部厢体宽度，

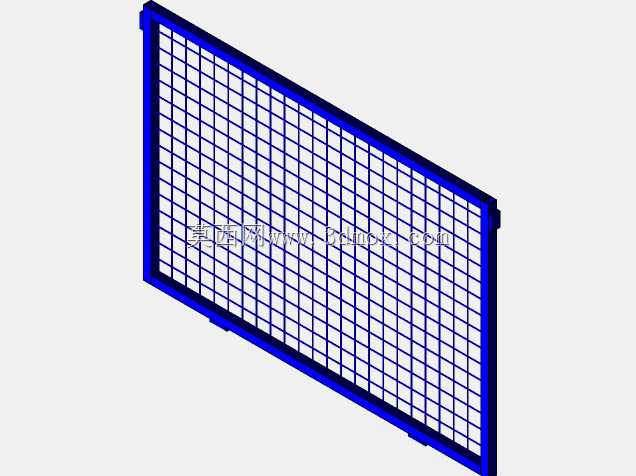

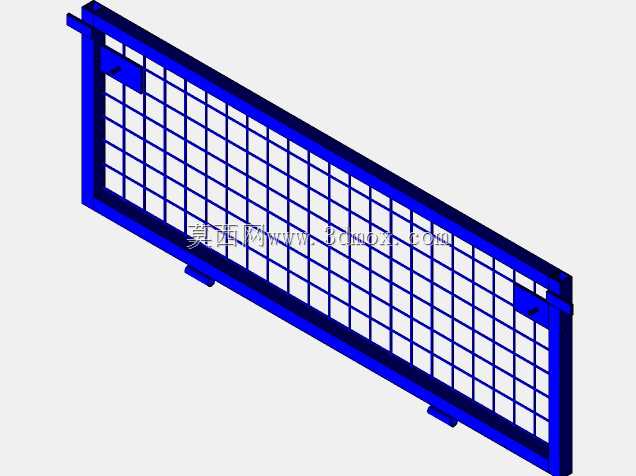

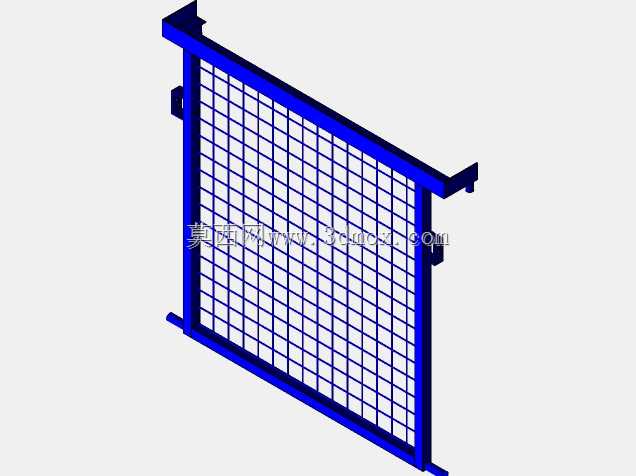

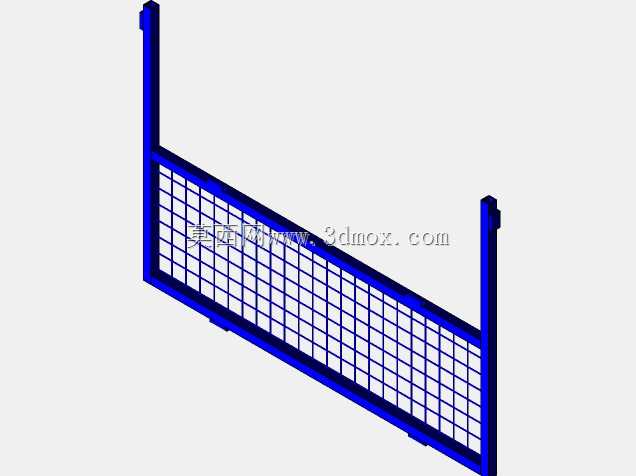

　　整托运输时的空间利用率更高。侧围的网格采用钢丝焊接后做整体喷塑处理，蓝色的喷塑层可以隔绝金属基材与空气、水汽的接触，在潮湿的仓储环境或者带轻微腐蚀性的生产车间内使用时，不容易出现锈蚀掉漆的问题，延长载具的使用寿命。锁扣部件采用醒目的红色涂装，和蓝色箱体形成明显的视觉差，作业人员在日常巡检时可以快速识别锁扣是否处于锁止到位的状态，避免因为锁扣未卡紧导致侧围在转运过程中意外翻开、物料洒落的安全隐患。底座的承力面同样采用网格结构，在保证承托强度的前提下，不会积存生产过程中掉落的切屑、废液，清理时只需要用压缩空气吹扫或者高压水冲洗就能完成清洁，不会有杂物残留的卫生死角。在实际使用场景中，这类箱体可以用来存放机械加工的标准件、

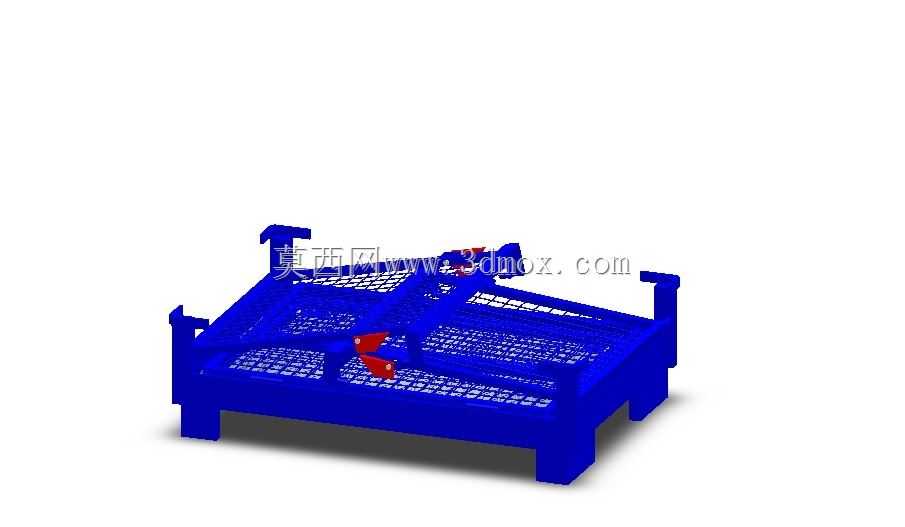

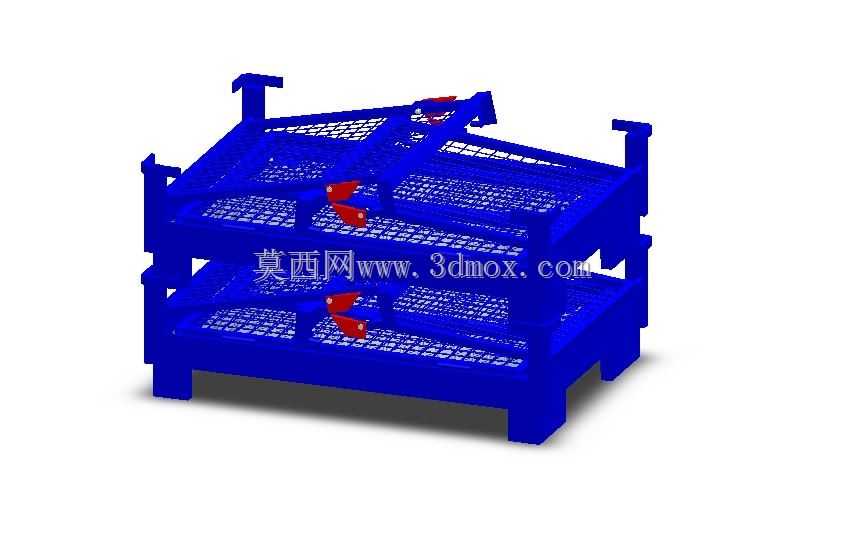

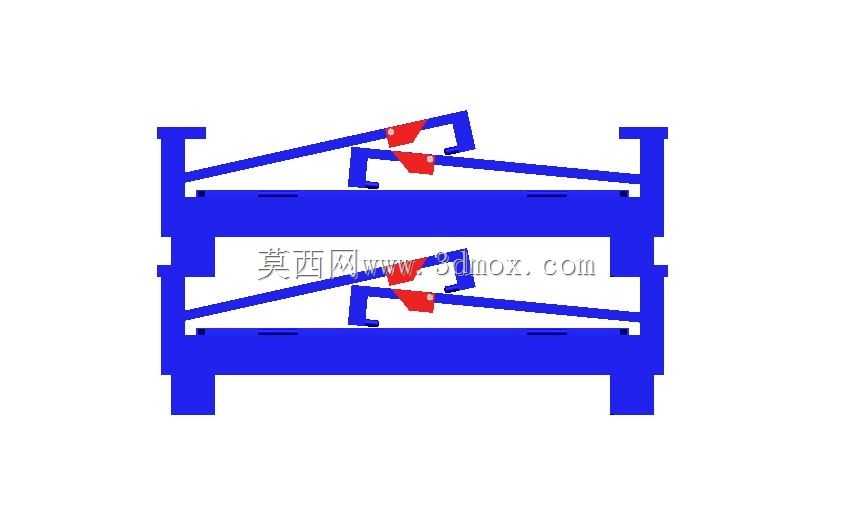

　　装配环节的零部件、物流环节的周转货品，折叠之后的箱体高度仅为展开状态的五分之一左右，空箱存储时可以堆叠存放，占用的仓储空间仅为固定式料箱的两成不到，对于多品种小批量的生产模式来说，能灵活调整不同物料的存储载具数量，不需要预留大量的空箱存放区域。设计过程中对铰接位置做了衬套强化，避免反复折叠开合过程中铰接孔出现磨损旷量，导致侧围安装精度下降、锁扣对位不准的问题，所有焊接位置都做了焊渣打磨处理，没有尖锐的毛刺飞边，避免作业人员操作时被划伤，符合车间作业的安全规范。箱体的整体载荷经过校核，额定承载下底座不会出现明显形变，侧围在受到侧向挤压时也不会出现网格变形脱焊的问题，能满足日常周转、堆垛、运输过程中的受力需求，不需要额外做结构加强。
