带可升降防水油布的卡车货运车身罩结构

　　这套卡车车身罩结构主要面向公路散货运输与厢式货运改装场景，用于在标准卡车底盘上形成带柔性防水油布覆盖的封闭载货空间。实际运营中，这类结构常见于欧洲城市配送、建材运输、工业件周转以及需要频繁侧面装卸的货运车辆；它既保留栏板或框架车厢对货物的侧向约束，又通过油布和顶部结构阻挡雨水、灰尘与道路飞溅物，降低货物受潮、污损和散落风险。

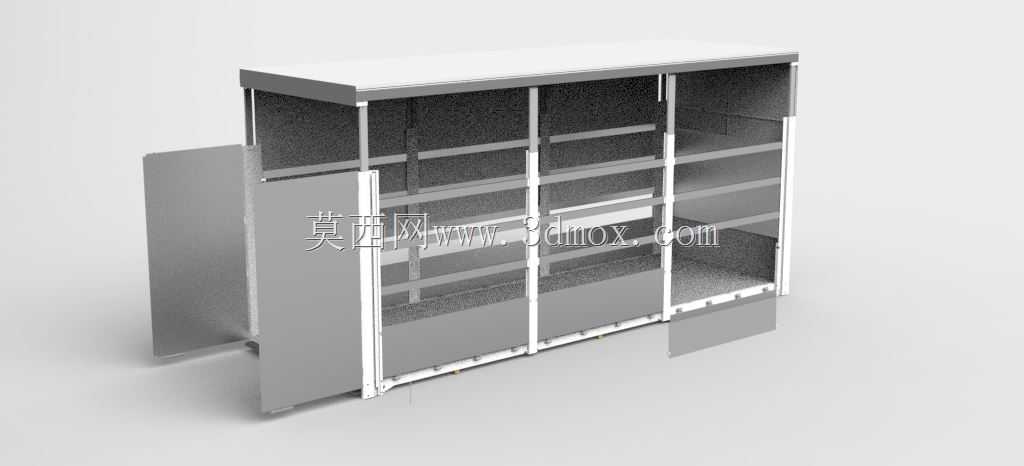

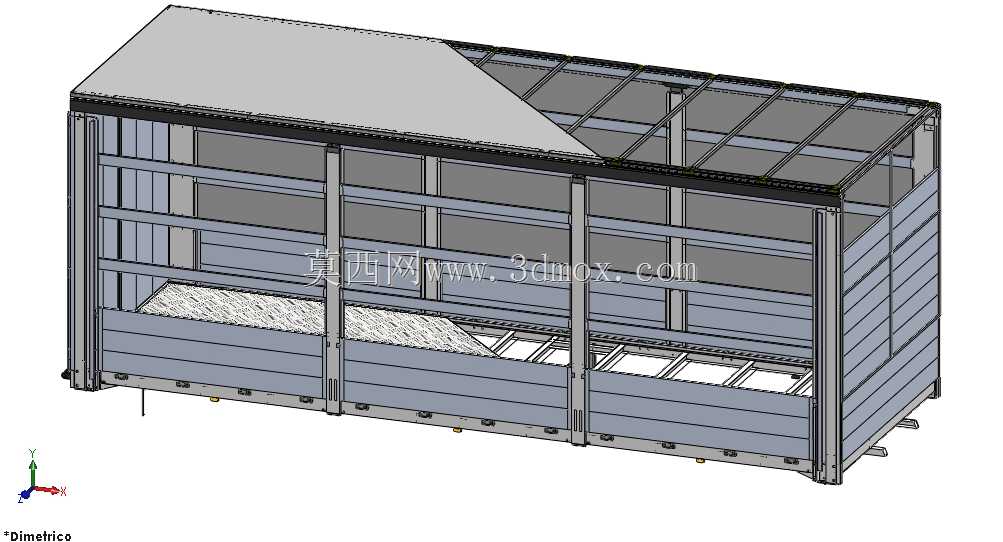

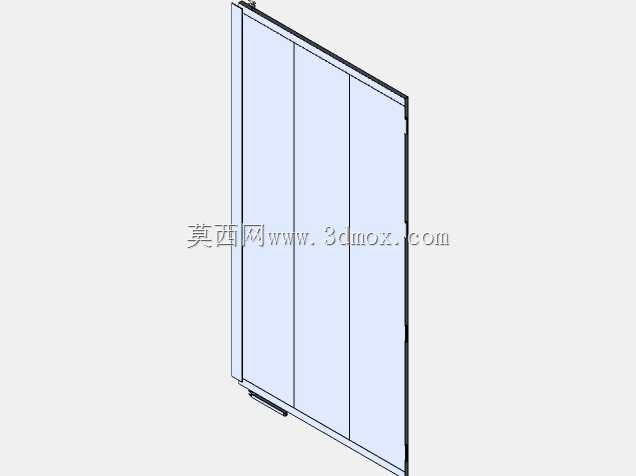

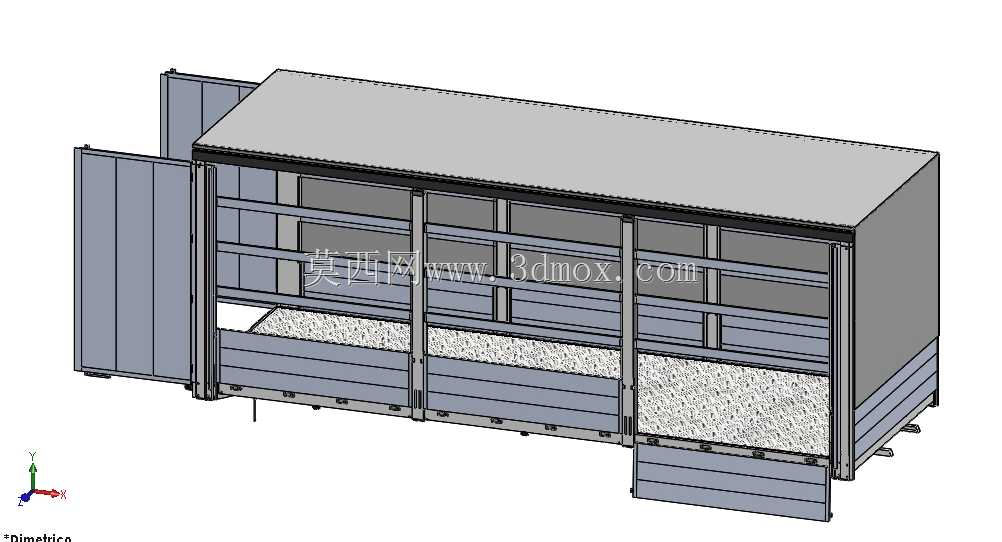

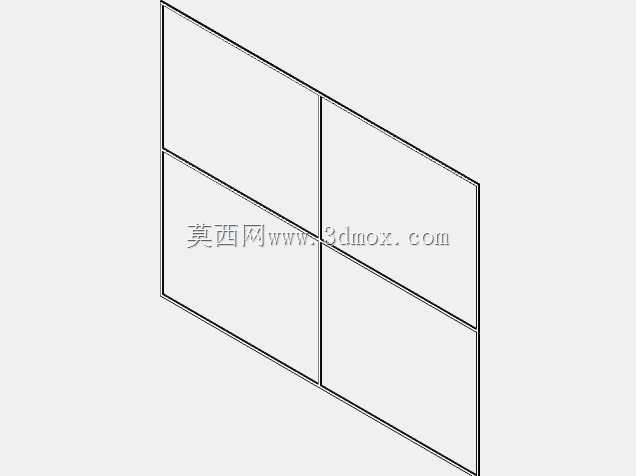

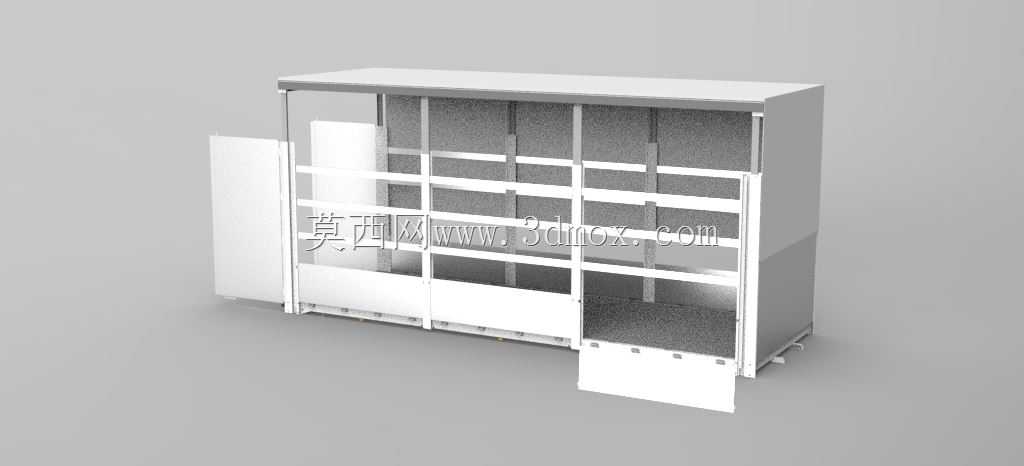

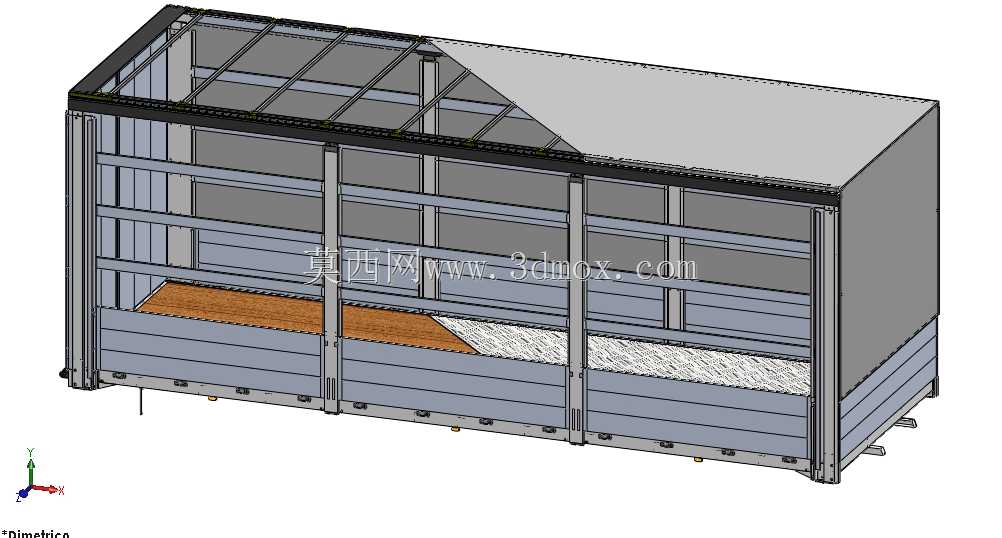

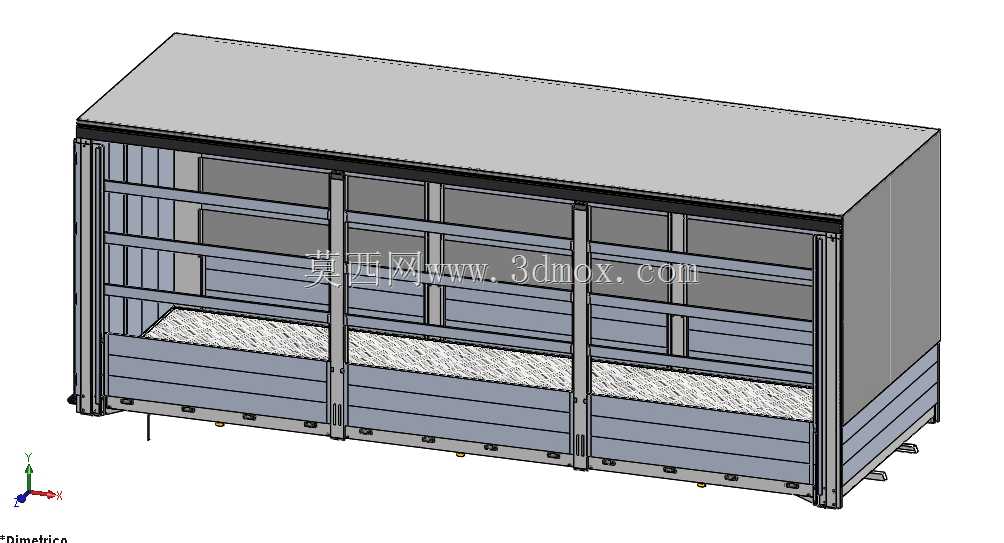

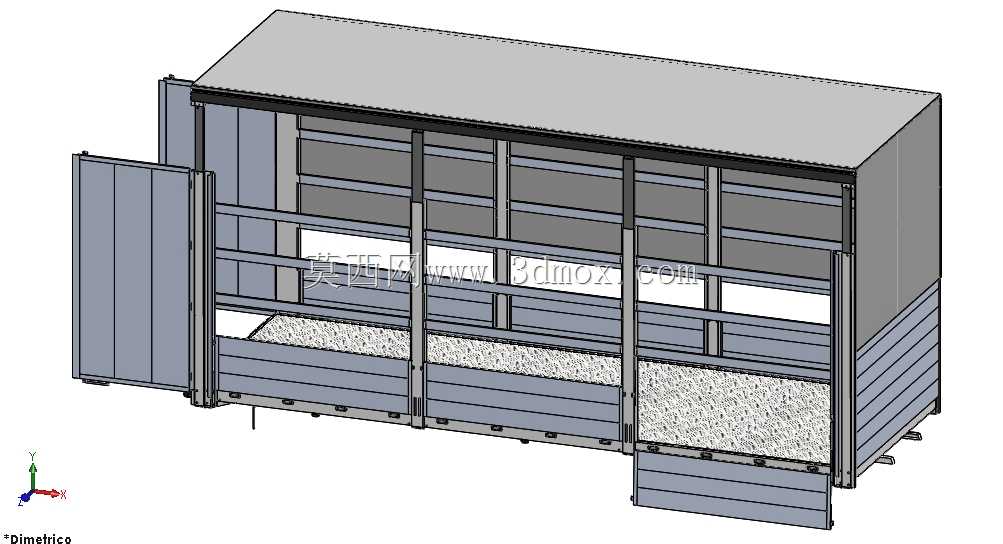

　　从使用逻辑看，车身罩并不是简单在货厢外蒙一层布。模型中可以看到竖向立柱、横向梁架、分层支撑以及侧部油布挂接区域，这些构件共同承担张紧、导向和承载作用。竖向框架沿车厢长度方向布置，形成油布的主要支撑边界；横向杆件把立柱连接成稳定骨架，减少车辆行驶中因振动、侧风或货物挤压造成的变形。侧部油布可沿框架滑动或收放，装卸时能够让出较大的侧向开口，叉车或人工托盘作业不必只依赖车尾通道；运输状态下再将油布拉合、张紧，使车厢侧面形成连续防护面。

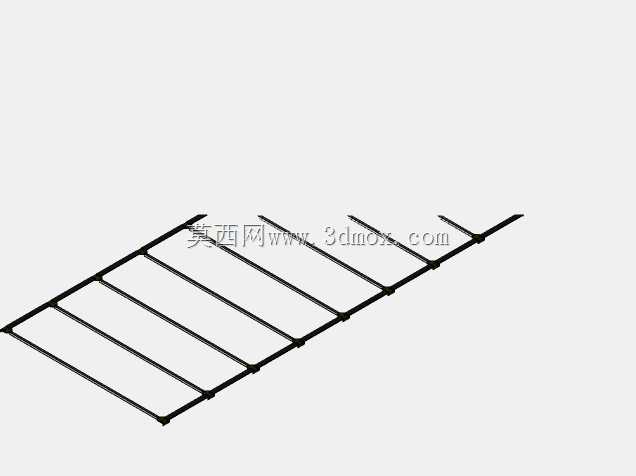

　　可升降屋顶是该结构的关键功能点。对于高度不一的货物，固定顶篷往往限制装载边界，而全开式敞篷又无法满足防雨要求。升降顶通过框架与导向构件改变顶部覆盖高度，在装载高大件时可提升或局部让出空间，在常规运输时回落至合规高度，使整车外廓保持在道路交通法规允许范围内。设计时需要重点控制顶部框架的升降轨迹，避免顶梁在动作过程中与立柱、油布吊点、货物上沿发生干涉；同时要保证升降后锁定可靠，车辆转弯、制动或承受风载时顶部不能出现明显晃动。

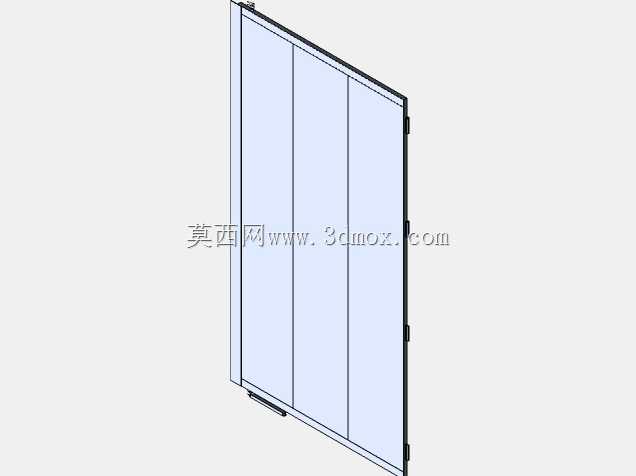

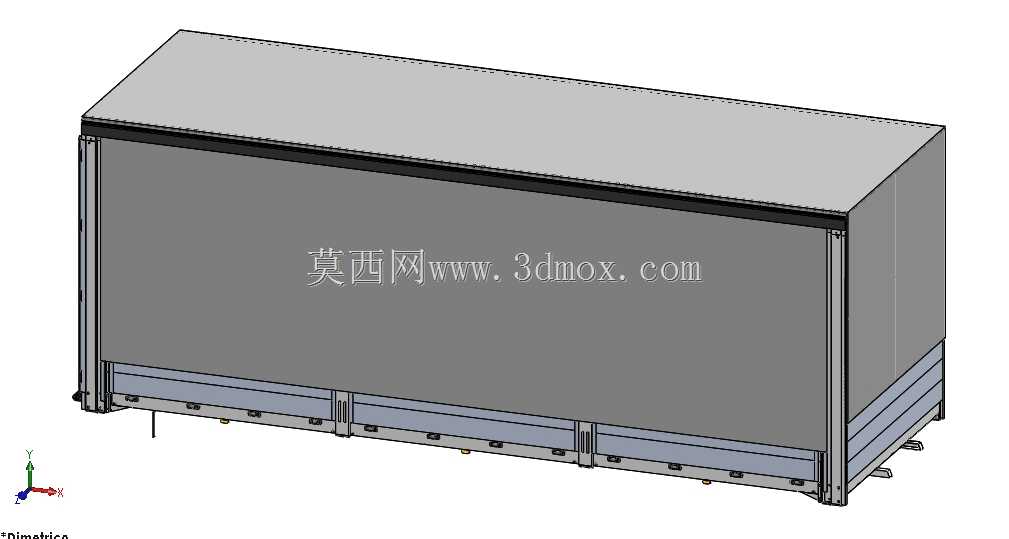

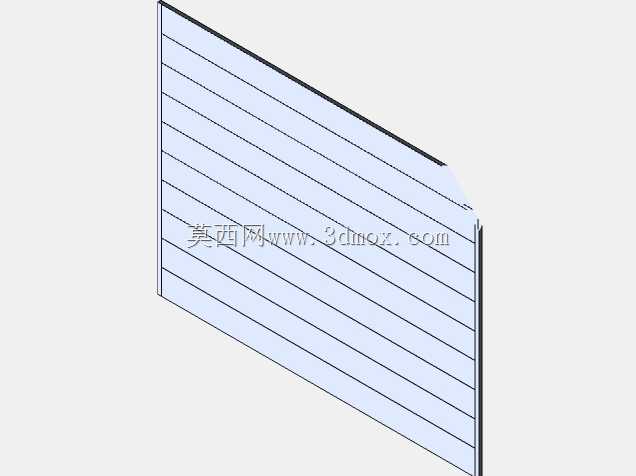

　　油布部分的工程重点在于张紧和耐久。防水油布本身具有柔性，若只依靠周边固定，行驶中容易拍打、鼓起并在边角处积水。模型中的骨架把油布分成若干可控区域，配合上下挂点和侧边约束，使布面在关闭状态下保持适度预紧。布面与金属框架接触位置应考虑磨损防护，尤其是立柱边缘、滑动轨道和转角处，长期反复开合后容易出现折痕、擦伤或撕裂。底部边界也需要与车厢栏板、底板或密封条形成搭接，防止雨水从下缘倒灌。

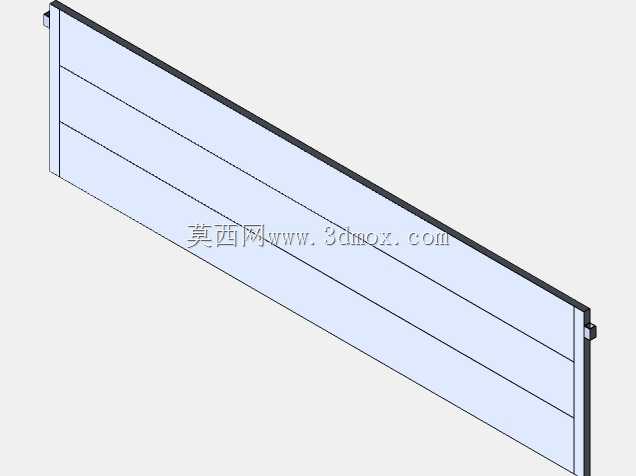

　　安装边界方面，该罩体需要与卡车底盘上的货厢长度、宽度和栏板高度匹配。竖向立柱的位置决定侧面开口宽度和油布分幅，柱距过小会增加骨架重量并影响装卸，柱距过大则会降低油布支撑刚度。顶部结构升起后的最高位置必须纳入整车高度校核，回落状态还应满足桥梁、隧道、厂区限高门以及法规外廓尺寸要求。侧向油布打开后，活动布面和滑移构件不能超出车辆安全边界，也不能与后视镜、侧防护、灯具或装卸站台发生碰撞。

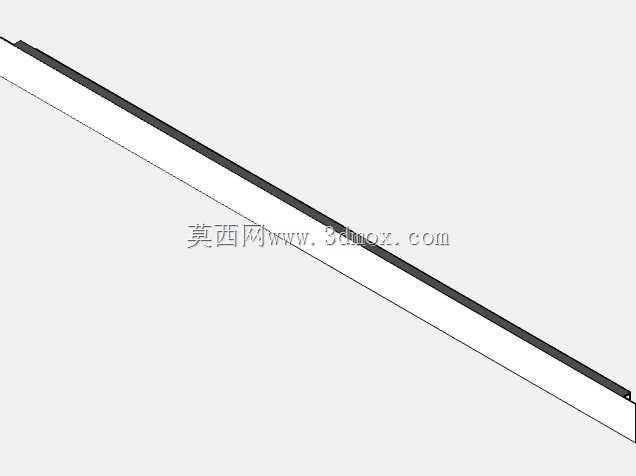

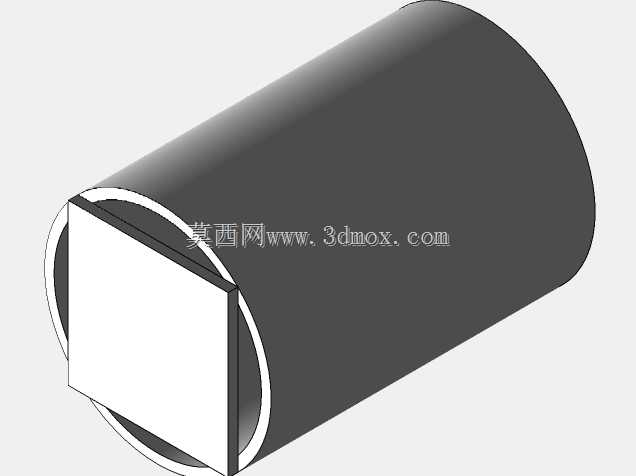

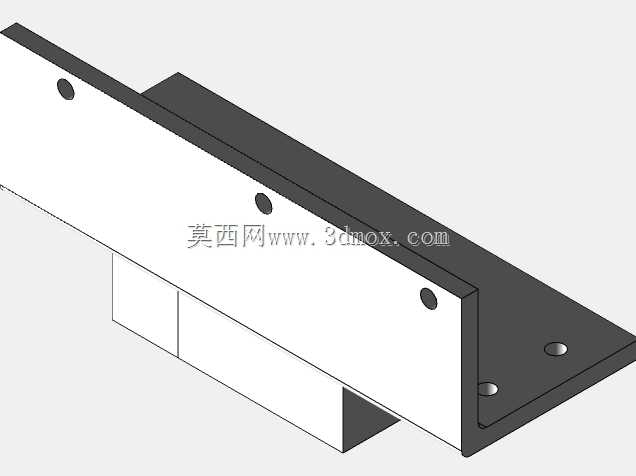

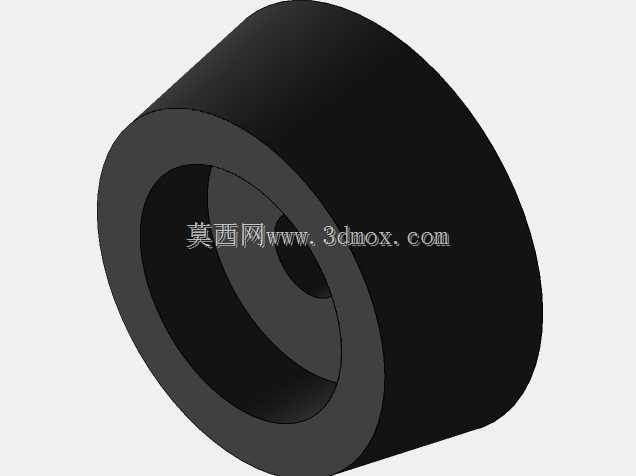

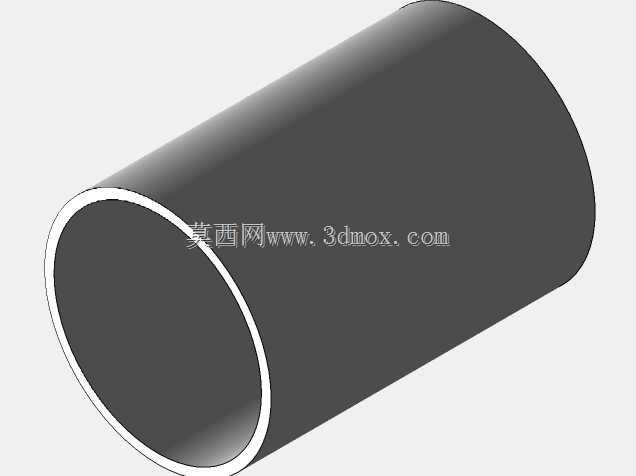

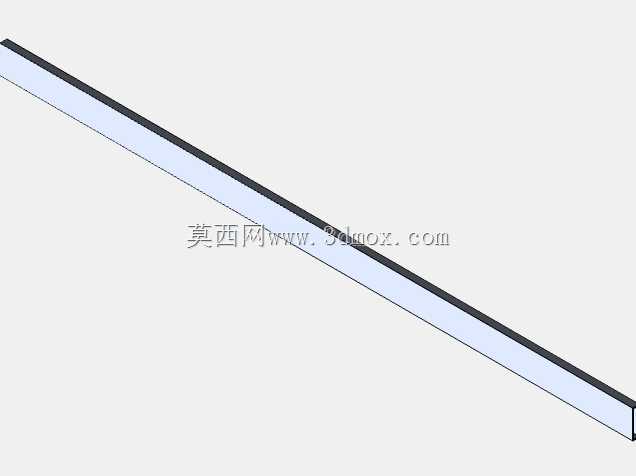

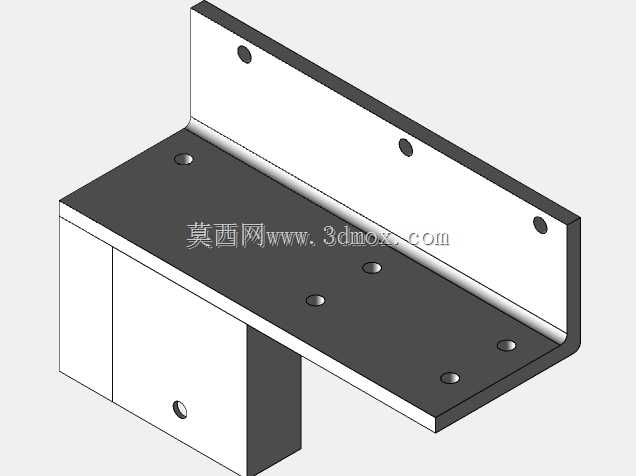

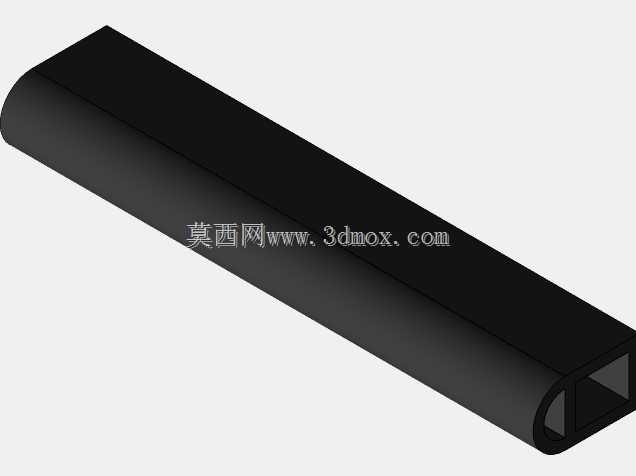

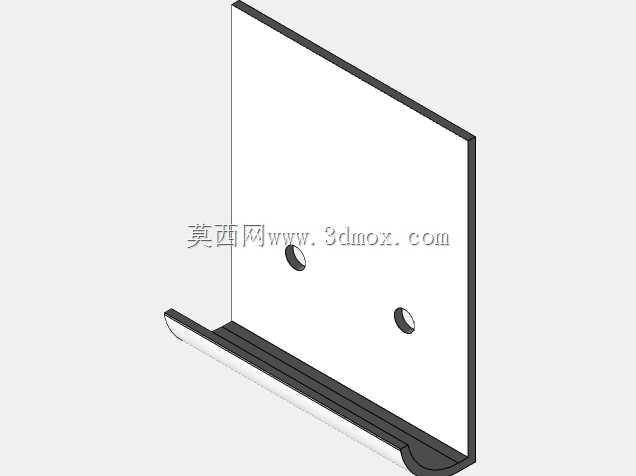

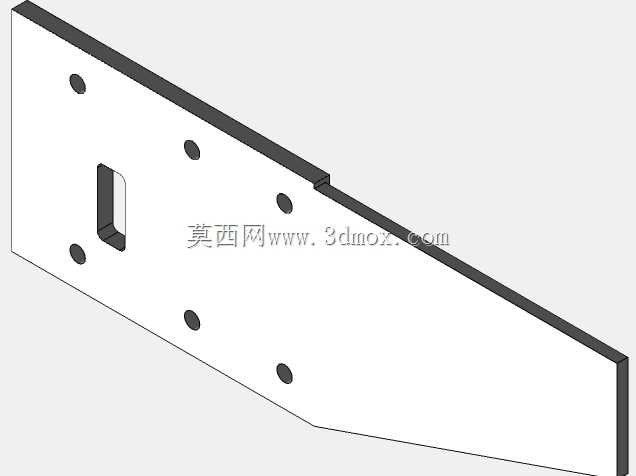

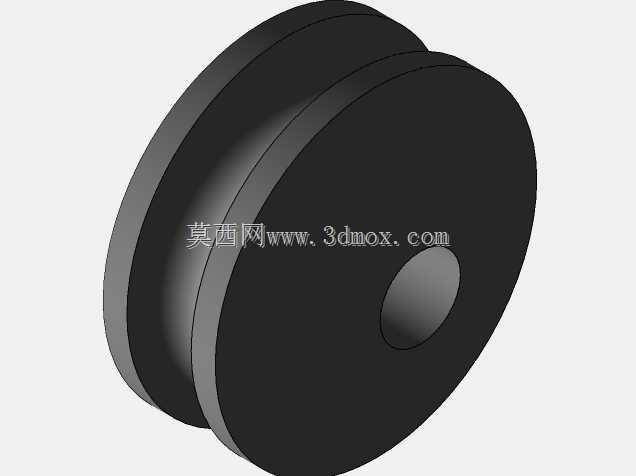

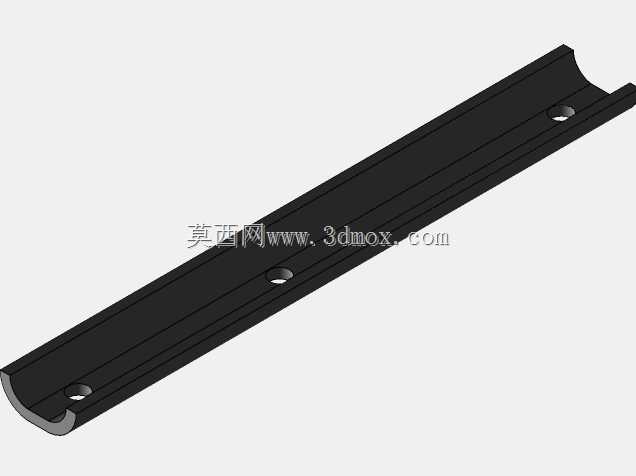

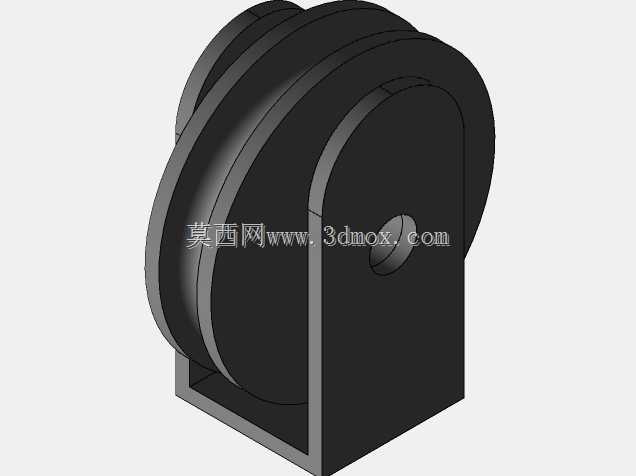

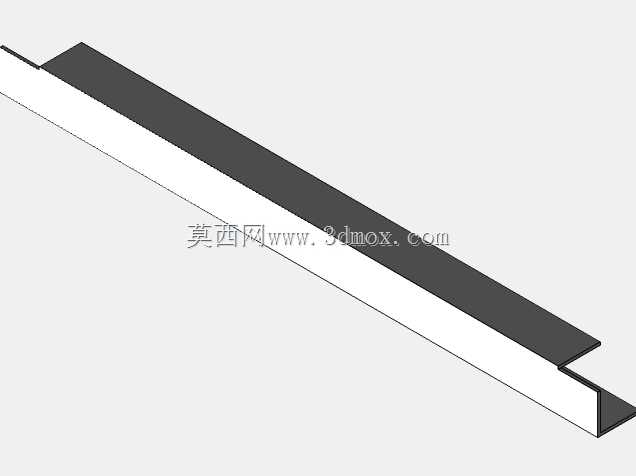

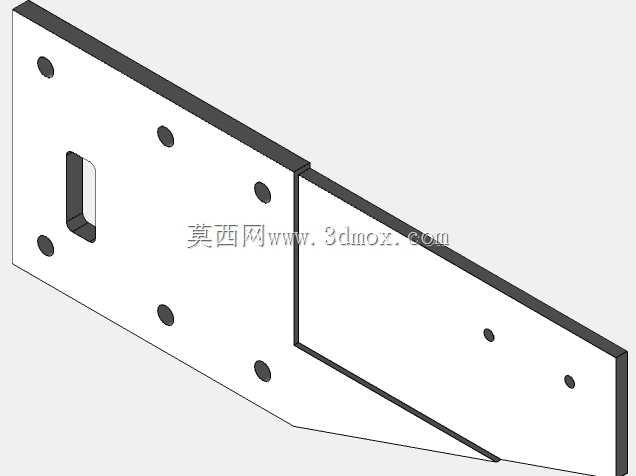

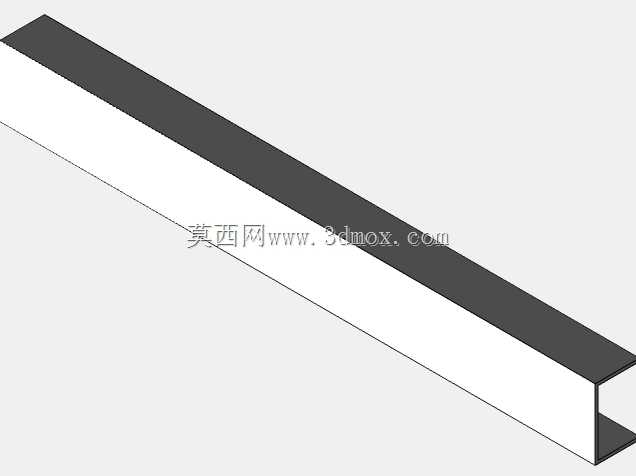

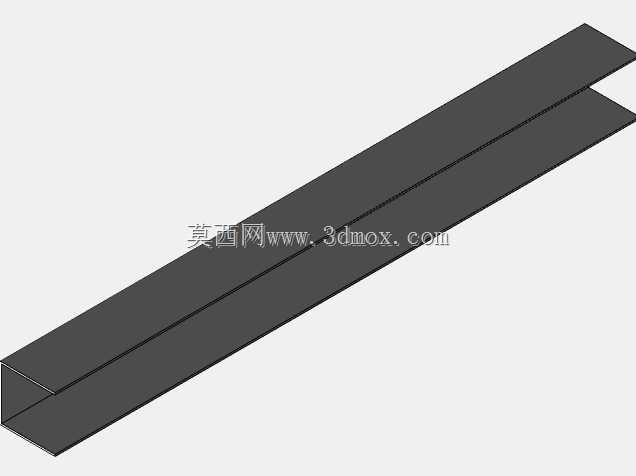

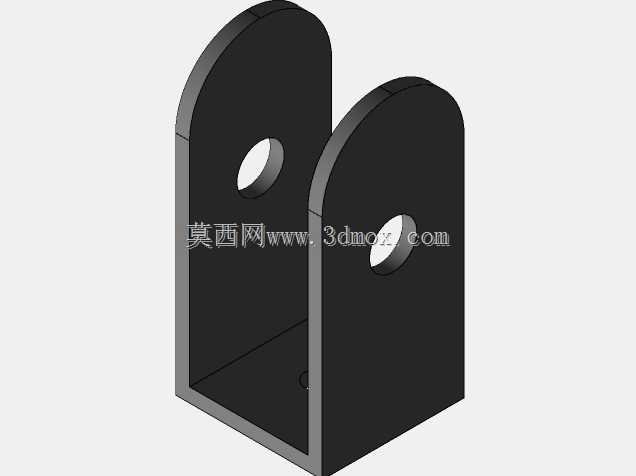

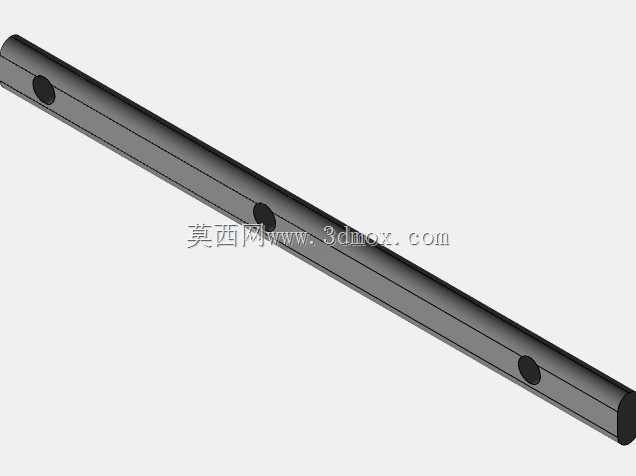

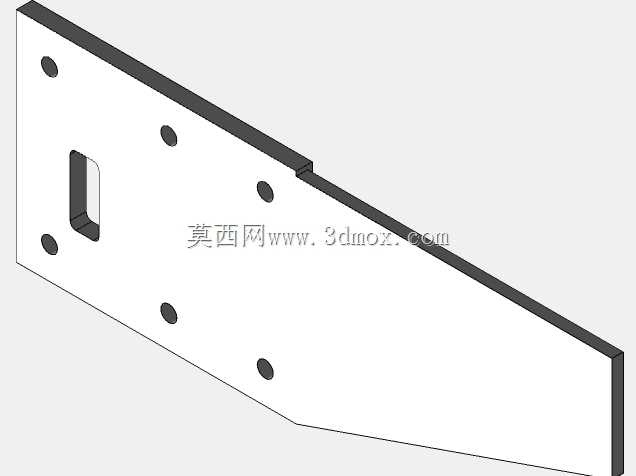

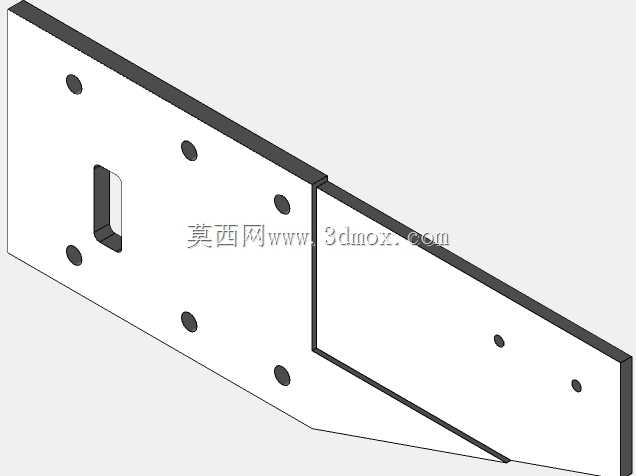

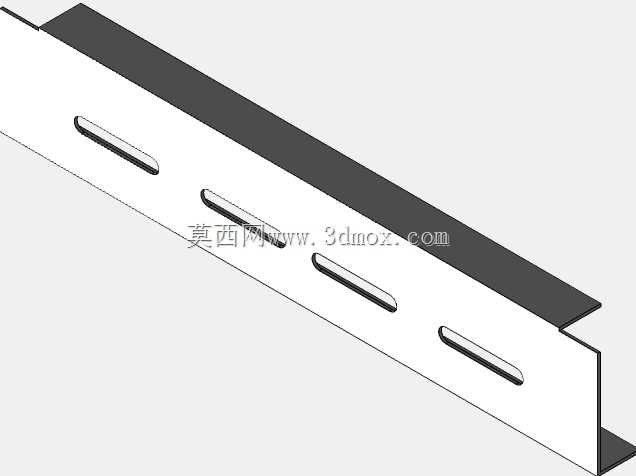

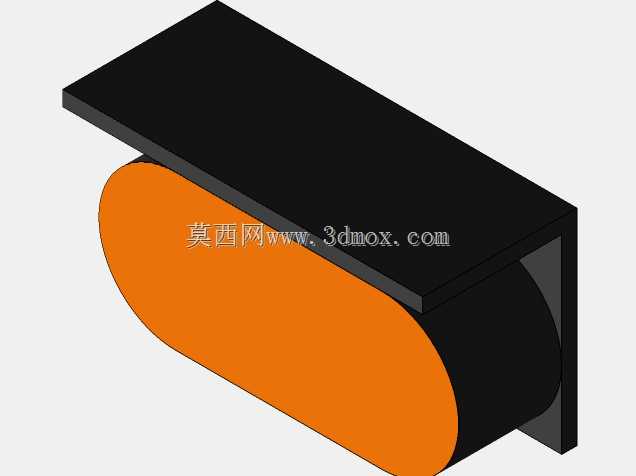

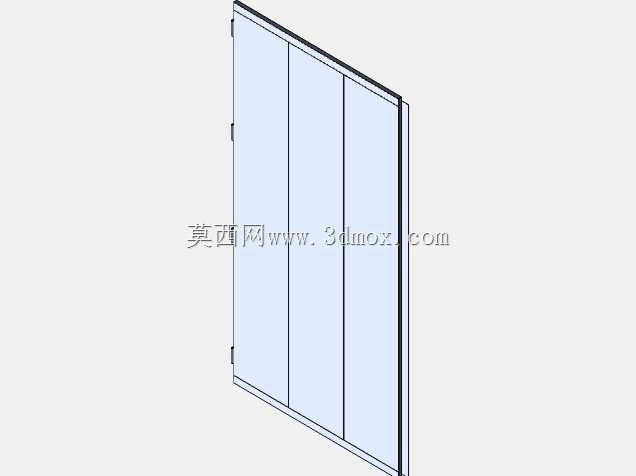

　　结构建模时，骨架杆件可按装配关系拆分为立柱、顶梁、底梁、中间横撑、滑动件、张紧件和油布连接附件。金属框架通常采用型材或折弯件，在保证抗弯刚度的同时控制自重；连接节点要兼顾制造焊接或螺栓装配的可行性。油布虽然在三维中表现为薄壁覆盖件，但设计时不能只做外观面片，应反映挂接边、加强边、折叠余量以及运动时的收放路径。对于升降顶，还要明确导向方向、支撑点位置和锁止状态，以便后续工程图拆件、运动校核和改装厂安装。

　　在货物适配性上，这种罩体适合包装规整、需要防雨但又经常侧装侧卸的货品。相比刚性封闭厢，它的开口更大、顶高调节更灵活；相比完全敞开式栏板车，它又能提供 weather protection 和货物遮蔽。实际选型时，应结合运输路线的限高、货物最大堆高、装卸方式、油布开启频率以及车厢侧板强度综合判断，使框架刚度、油布寿命、动作便利性和整车合规性达到平衡。
