38毫米直径全向Omni移动轮结构设计

　　做小型AGV、桌面级移动机器人底盘选型的时候，全向轮的适配性往往是决定底盘运动精度的核心因素，这款直径38mm的Omni轮，就是针对小负载、小安装空间的移动场景做的结构优化。先从安装边界说起，轮体总直径控制在38mm，轮毂采用4mm铜质嵌件，中心的标准凹槽是直接适配常用微型伺服电机的输出轴，不需要额外做转接法兰，这一点在紧凑空间的底盘布局里能省掉不少结构件的设计工作量，也能减少转接带来的同轴度误差。

　　从实际应用场景来看，这类小尺寸全向轮大多用在桌面级教学机器人、小型仓储分拣AGV、实验室巡检移动平台、竞赛类机器人项目里，这些场景的共同特点是底盘安装空间局促，负载不大但对运动灵活性要求高，需要实现原地旋转、横向平移这类普通差速轮做不到的运动轨迹，Omni轮的多辊子布局刚好能满足这个需求。轮体周向分布的小辊子轴线和主轮轴线呈固定夹角，当主轮转动时，接触地面的辊子可以顺着垂直于主轮转动的方向自由滑动，三个或四个这类轮子组合成底盘，就能实现平面内任意方向的运动，不需要复杂的转向机构。

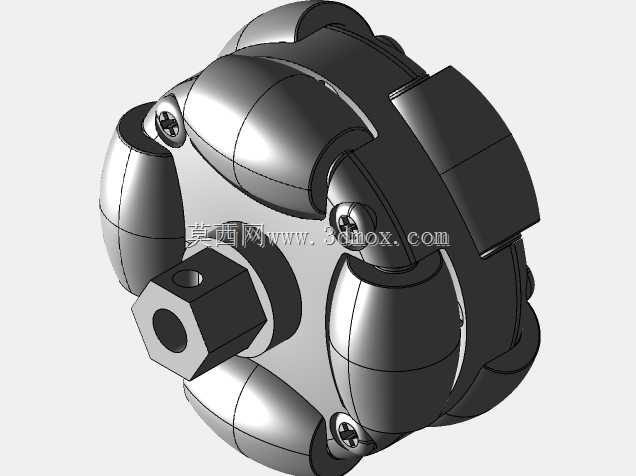

　　再看设计思路，这款轮的结构没有采用一体式注塑的方案，而是分块组装的结构，周向的辊子通过紧固件固定在主轮架上，每个辊子的外形都是弧面，保证轮体转动过程中始终有辊子和地面接触，不会出现运动卡顿或者悬空的情况，辊子的曲面轮廓是按照38mm的外接圆做的拟合，转动时轮体的中心高度不会出现上下波动，能避免底盘行走时的颠簸，对于搭载了精密传感器的移动平台来说，这点尤为重要，能减少传感器的振动干扰。轮毂部分用铜质材料，是因为铜件的耐磨性比普通塑料好很多，和电机输出轴配合的时候，长期正反转不会出现轴孔磨损松旷的问题，能延长轮子的使用寿命，也能保证传动的精度，不会因为间隙变大出现行走定位偏差。

　　安装的时候需要注意，轮体的安装面要和电机输出轴保持垂直，不然会导致辊子接地压力不均匀，出现行走跑偏或者辊子偏磨的情况，4mm的轮毂孔径适配的是市面上常见的6g公差的微型伺服电机轴，安装时不需要额外加工轴孔，直接用紧定螺丝或者顶丝固定就能满足传动需求，轮体的总宽度控制得比较紧凑，在做多层底盘布局的时候，不会占用过多的横向空间，给电池、控制板、传感器的安装留出足够余量。

　　从功能特性上来说，这款全向轮的辊子转动阻尼控制得比较适中，既不会因为阻尼太大增加电机的负载，也不会因为阻尼太小导致滑行距离过长影响定位精度，主轮架的结构强度能满足1-2kg的单轮负载需求，四个轮子组合的话就能承载4-8kg的整机重量，完全覆盖桌面级移动机器人的负载范围。紧固件都做了沉头设计，不会突出轮体的外接圆，避免转动时和地面或者底盘其他部件发生干涉，每个辊子的转轴都做了限位，不会在转动过程中出现窜动脱落的情况，长期运行的可靠性有保障。

　　很多做小型移动机器人的工程师在选全向轮的时候，经常会遇到孔径不匹配、轮径过大装不下、辊子容易卡滞的问题，这款轮的设计就是针对性解决这些痛点，标准的伺服电机适配凹槽不用额外做转接，38mm的直径刚好适配巴掌大小的底盘尺寸，分块式的结构如果单个辊子磨损了，还可以单独更换，不用整个轮子报废，后期维护成本也更低。在做运动学解算的时候，这款轮的辊子偏角是标准的Omni轮角度，直接套用常规的三轮或四轮全向底盘运动学公式就行，不需要重新做参数标定，能节省不少底盘调试的时间。

　　另外，轮体的主结构件采用硬质工程材料制作，兼顾了强度和轻量化，单轮重量很轻，不会给微型伺服电机带来过大的惯量负载，电机加减速的时候响应更快，底盘的运动控制精度也能相应提高。接地的辊子表面采用了有一定摩擦力的材质，在常见的桌面、环氧地坪、平整木地板上都不会出现打滑的情况，行走时的噪音也比硬塑料材质的轮子小很多，适合在实验室、办公区这类对噪音有要求的场景使用。
