JA010UCH120S杰克螺旋升降传动部件结构

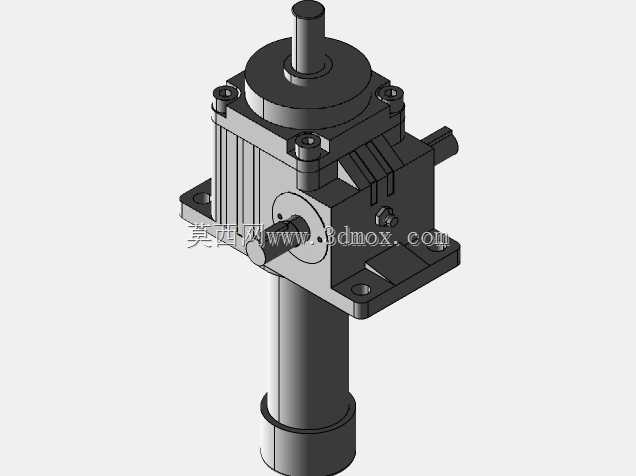

　　在轻工包装、物料输送、工装夹具调位这类需要精准直线位移输出的场景里，这类螺旋升降传动部件的应用覆盖率非常高，不同于液压、气动类的位移执行件，它不需要配套复杂的动力源管线，仅靠输入端的旋转输入就能实现稳定的直线顶升或下拉动作，在低速、重载、需要长期保持位置锁定的工位上，可靠性表现远高于其他同行程的执行元件。从结构设计逻辑来看，这款部件采用了经典的蜗轮蜗杆副配合梯形丝杠的传动架构，上部的输入轴端预留了标准的连接接口，可以直接对接手轮、伺服电机或者同步带轮，输入扭矩经过蜗轮副的减速增扭之后，传递到中部的梯形丝杠副，把旋转运动转化为丝杠的轴向直线运动，内部的铜质蜗轮和淬硬处理的蜗杆配合，既保证了传动过程中的耐磨性能，也能实现反向自锁，

　　也就是当轴向承受负载的时候，不会因为负载重力出现丝杠下滑的情况，这一点在垂直顶升的应用场景里至关重要，不需要额外加装制动装置就能保证位置安全性。外壳采用一体式铸造成型的蓝色涂装壳体，安装法兰面设置在壳体中部位置，法兰上预留了均匀分布的安装通孔，安装时可以直接通过螺栓把整个部件固定在设备的安装基板上，不需要额外设计复杂的支撑结构，下部伸出的丝杠端部可以根据实际使用需求加装连接法兰、顶板或者叉形接头，适配不同的负载连接形式。从安装边界尺寸来看，上部输入轴的伸出长度预留了足够的连接空间，不会出现对接动力源时和壳体发生干涉的情况，下部丝杠的直径和行程匹配常规的中小负载顶升需求，120行程规格可以满足绝大多数工装调位、设备门体升降、

　　轻量物料抬升的位移要求，驱动轴部分做了台阶轴设计，配合轴承位的公差配合，保证旋转过程中的同轴度，避免长期运行出现偏磨导致的传动卡滞。在建模过程中，需要重点关注蜗轮和蜗杆的啮合间隙、丝杠和螺母的配合公差，还有壳体内部的腔体尺寸是否能容纳蜗轮副的完整转动行程，安装法兰的孔位需要和通用的安装标准对齐，方便用户直接选型替换，上部的调节螺杆部分做了防尘密封结构的预留，实际生产中可以加装防尘罩，避免车间里的粉尘、切削液进入壳体内部磨损传动副，延长部件的整体使用寿命。这类传动部件在实际选型的时候，需要重点核对额定负载、输入转速、行程长度三个核心参数，不同的速比对应不同的输入扭矩需求，这款120行程的规格适配的是中小负载的调位场景，

　　不适合高速连续运行的工况，更适合间歇式的位置调整，比如生产线上的工件高度定位、包装设备的压头位置调节、工装夹具的夹紧顶升这类工位，安装的时候要保证丝杠的轴向和负载运动方向同轴，避免出现侧向力作用在丝杠上，导致丝杠弯曲或者螺母异常磨损。整个部件的结构拆分非常清晰，主要包含壳体、蜗轮、蜗杆、丝杠、螺母、端盖、密封件、轴承这几个核心零件，每个零件的配合公差都需要按照机械设计手册的推荐值选取，比如轴承和轴的配合采用基孔制过渡配合，轴承和壳体孔的配合采用基轴制过渡配合，丝杠和螺母的配合采用梯形螺纹的标准间隙配合，保证传动顺畅的同时不会出现过大的反向间隙，影响位置调节精度。
