带定位孔的L型组合式工装夹具结构

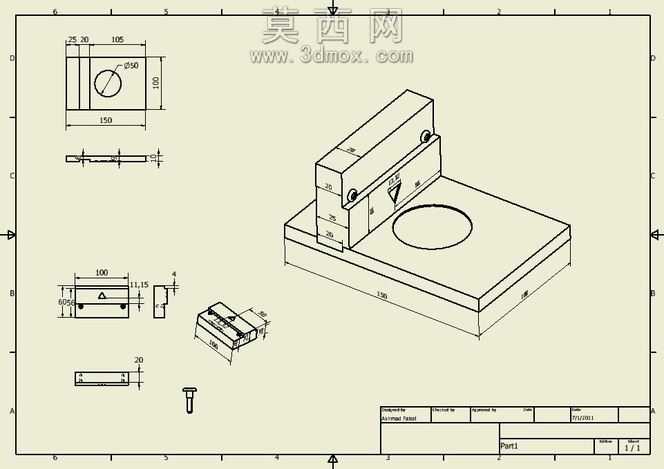

该作品为组合式工装定位构件，采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械加工工艺逻辑，对各零件的配合公差、装配间隙做了符合实际生产要求的参数设定。整体结构采用L型布局，底部为带圆形避让孔的矩形基座，基座平面做了平整化处理，作为整个构件的安装承载基础，可通过侧边定位面与加工设备工作台完成基准对齐；上部为立式安装的定位压块组件，压块侧面设置有铰接安装孔，用于配套销轴类零件实现压合动作的转动连接，压块下端设计有三角定位凸台，可与待加工工件的定位槽精准嵌合，实现工件的快速装夹定位。建模过程中对所有配合面做了贴合约束处理，铰接孔与销轴的配合采用间隙配合参数，保证转动动作顺畅无卡滞，基座上的圆形避让孔位置经过尺寸校核，可避开待加工工件的加工区域，避免加工过程中刀具与工装发生碰撞。各零件的棱边均做了合理的倒角处理，既符合机械加工的工艺要求，也避免锐边带来的装配安全隐患。设计思路围绕小型工件的快速装夹定位需求展开，整体结构紧凑，零件数量少，加工难度低，可直接用于普通铣削、钻削加工场景下的工件固定，也可根据实际加工需求对基座尺寸、压块行程做参数化调整，适配不同规格的小型工件装夹使用。模型在材质设定上采用优质碳素结构钢的材质参数，对金属表面的哑光质感、加工纹理做了对应渲染处理，清晰呈现各结构的边界与配合关系，所有尺寸标注均对应工程图的加工要求，可直接导出工程图用于生产加工。
