圆形基座组合式工装夹具结构设计

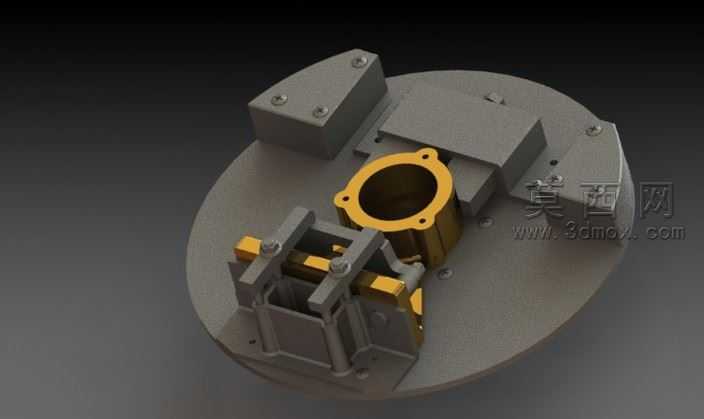

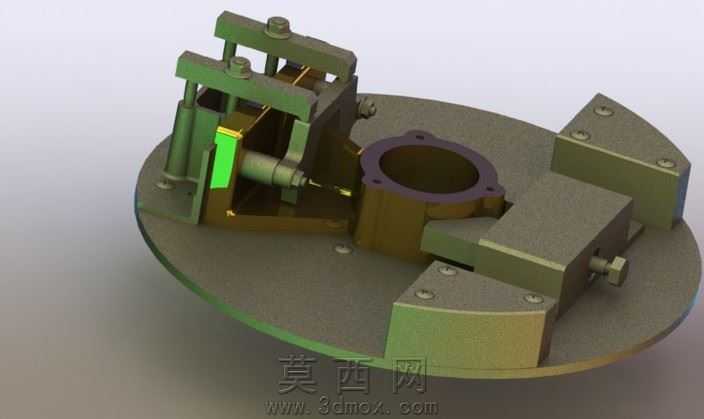

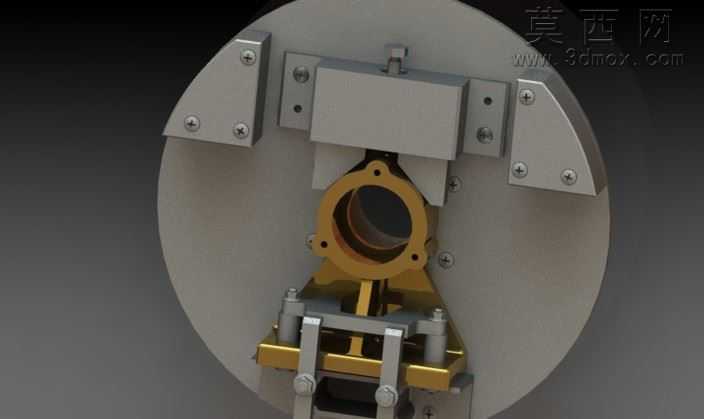

本作品为圆形基座组合式工装夹具的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以圆形安装底板作为整套工装的承载基体，对底板上的定位销孔、安装沉孔、组件贴合面均做了精确的尺寸约束，保证各配合部件的装配公差符合机械工装的设计要求。建模过程中对夹具的功能模块做了拆分设计，分别构建了侧边定位挡块组件、中部带法兰安装位的定位衬套、前端滑动式夹紧机构三个核心功能单元，每个单元的零件均单独完成特征建模，对螺栓连接位、滑动配合面、定位止口等关键结构做了细节还原，未省略紧固件、配合卡槽等细小结构，保证模型的装配完整性。渲染阶段采用金属材质体系区分不同功能部件，承载底板与侧边定位挡块采用喷砂氧化灰铸铁材质，调整材质粗糙度参数还原铸件哑光磨砂的表面质感，中部定位衬套与夹紧机构的活动接触部件采用黄铜材质，调整金属反射参数突出铜件的暖金色金属光泽，紧固件采用镀锌钢材质，通过不同材质的视觉区分清晰展现工装的结构层次。结构设计上，整套工装以圆形底板适配回转类工作台的安装需求，侧边的固定式挡块承担粗定位功能，中部带法兰的衬套用于工件核心孔位的精准定位，前端的滑动夹紧机构可沿导轨方向调整行程，适配一定尺寸范围内的工件装夹需求，各组件通过内六角螺栓固定在底板上，可根据装夹需求更换不同规格的定位衬套与夹紧块，具备较强的通用性。设计思路围绕小尺寸异形零件的机加工装夹需求展开，摒弃了复杂的非标定制结构，采用模块化组合的设计方式，在保证装夹定位精度的前提下，降低工装的加工制造成本与后期维护难度，模型完成装配干涉检查，所有活动部件均预留合理的配合间隙，可直接用于工装加工的图纸输出与装夹动作模拟验证。
