立式轴类工件转移装配工装结构

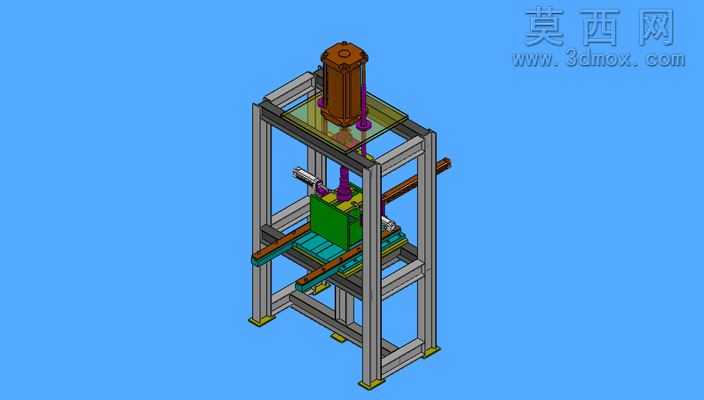

本作品为立式轴类工件转移装配工装的三维设计成果，建模过程中首先完成整体框架的参数化搭建，采用工业铝型材搭建多层立式支撑机架，对每根型材的截面尺寸、连接角件的安装位置做了精准约束，确保机架整体的承重稳定性与装配同轴度。顶部驱动单元采用立式压装动力结构，建模时对驱动缸的安装法兰、导向柱的配合公差做了细节还原，压头部分设计了可适配不同轴径工件的快换接口，表面赋予金属镀铬材质，还原实际加工后的金属光泽与耐磨属性。中部工位区域设计了工件定位夹具，绿色的定位基座做了仿形型腔设计，能够精准卡持待装配的轴类工件，夹具两侧设置了气动锁紧组件，建模时还原了气缸的活塞杆行程、锁紧块的运动轨迹，确保工件在转移压装过程中不会出现偏移。工装中部贯穿设置了双列输送导轨，导轨上配置了可滑动的工件载具，能够实现待加工工件在上下料工位与压装工位之间的平稳转移，导轨部分赋予淬火钢材材质，滑块部分添加了润滑材质的视觉效果，还原导轨副的实际运行状态。底部支撑脚设计了可调节高度的脚杯结构，建模时对脚杯的螺纹调节结构、防滑橡胶垫做了细节刻画，方便工装在实际车间地面安装时调整水平度。渲染阶段采用纯色工业蓝作为背景，对不同功能的部件做了材质区分：机架铝型材采用银白氧化材质，驱动缸采用深棕金属烤漆材质，定位夹具采用亮绿色工程塑料材质，输送导轨采用哑光钢材材质，通过光影调整突出各部件的结构层次与装配关系。设计思路上围绕轴类工件的转移、定位、压装工序做集成化设计，将工件输送、工位定位、压装装配三个功能模块整合在同一立式机架上，减少工序间的工件转运耗时，整体结构紧凑，各运动部件的干涉检查在建模阶段已全部完成，确保实际生产中各机构运行无碰撞，能够满足小规格轴类零部件的批量装配转移需求，结构设计兼顾了刚性与操作便捷性，预留了气动管路与电控元件的安装空间，方便后续接入自动化生产线实现无人化作业。
