双曲抛物面线性结构几何展示装置

　　在空间几何构型的工程落地场景中，双曲抛物面作为典型的直纹曲面结构，常被应用于大跨度空间屋面、异形装饰构件、力学实验教具以及精密传感设备的基准构型设计中。这类结构的核心优势在于可通过直线杆件的空间排布拟合出连续光滑的双曲面形态，无需复杂的曲面弯扭加工，仅通过直杆的端点定位即可完成整体结构的搭建，大幅降低了异形曲面结构的加工与装配难度。从实际工程用途来看，这类线性排布的双曲抛物面结构，一方面可作为几何教学的实体演示教具，帮助学习者直观理解直纹曲面的生成逻辑，理解空间中异面直线的排布规律与曲面拟合原理；另一方面在建筑幕墙、轻型张拉结构、传感器的敏感元件弹性基体设计中，这类结构凭借均匀的应力分布特性与可控的形变规律，可实现稳定的力学响应，

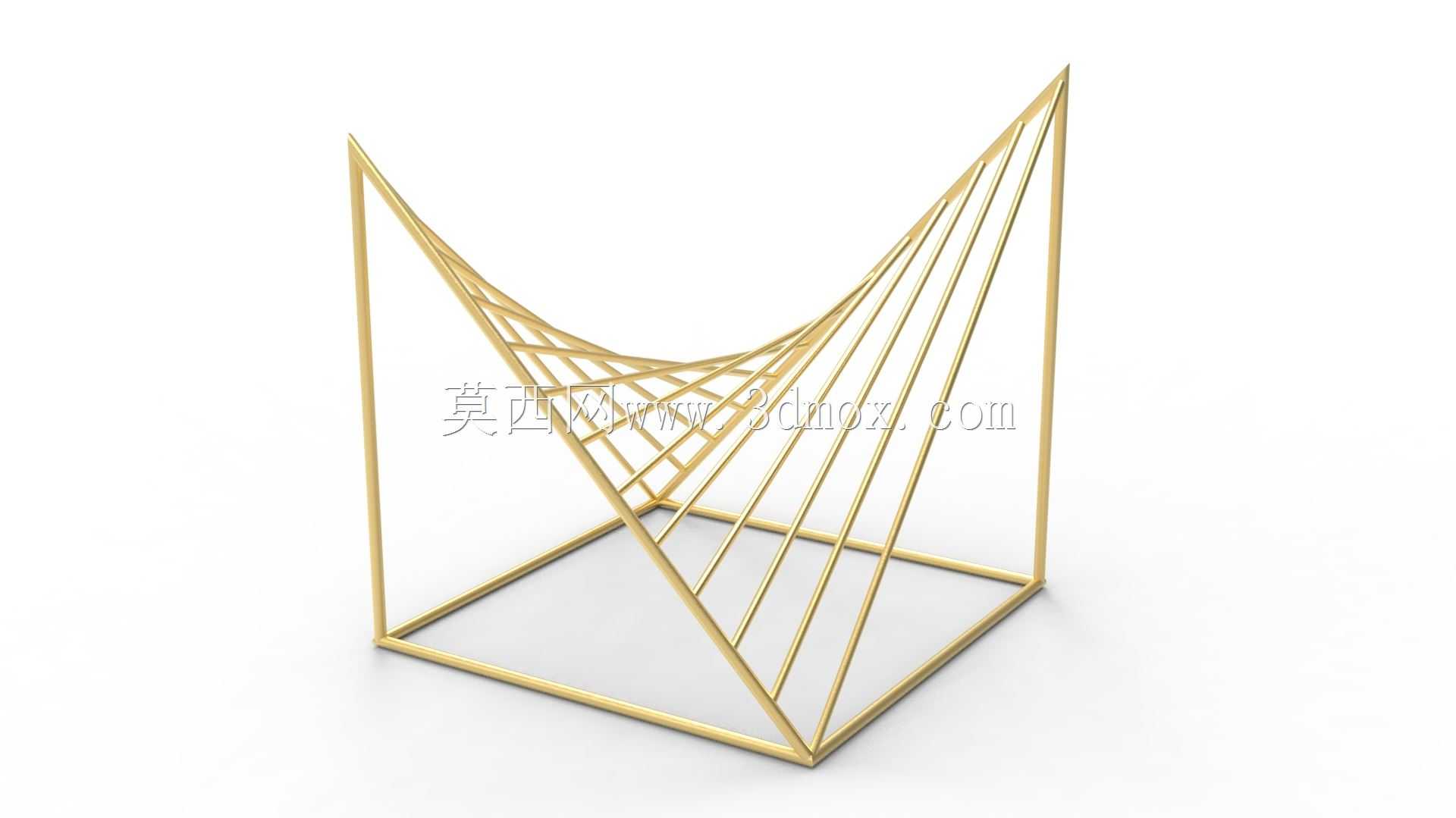

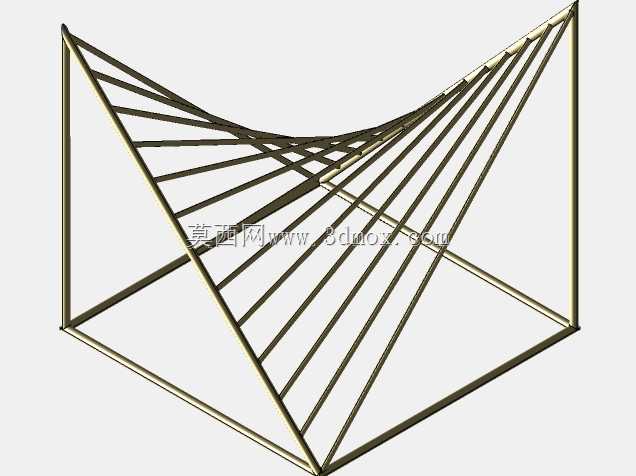

　　适配小量程形变检测、空间曲面定位基准等场景需求。从结构设计思路来看，该构型以正方形底框作为安装定位基准，四个竖向支杆垂直固定于底框的四个角点，通过将相邻竖向支杆的顶端与对侧边框上的等分点依次连接，所有连接直杆在空间中自然围合出双曲抛物面的曲面形态，整个结构无额外曲面构件，全部采用等截面直杆加工，杆件之间的连接节点均采用刚性固定，保证整体结构的形位精度。在外形尺寸与安装边界层面，该结构的底框为正方形轮廓，竖向支杆高度与底框边长保持等比例设计，整体外轮廓无外凸的尖锐构件，安装时仅需固定底部正方形框架的四个角点即可完成定位，无需额外的支撑结构，整体占用空间规整，可适配桌面展示、实验台安装、构件内嵌等多种安装场景。从功能特性来看，

　　该结构的所有杆件均处于受拉或受压的二力杆受力状态，无额外的弯扭载荷，整体结构重量轻但整体刚度充足，在承受竖向均布载荷时，应力可沿所有直杆均匀传递，不会出现局部应力集中的问题；同时由于其曲面完全由直杆排布生成，在进行参数化调整时，仅需修改底框边长、支杆高度、边杆等分数量三个参数，即可快速生成不同尺寸、不同曲面曲率的双曲抛物面结构，适配不同的应用场景需求。在结构细节处理上，所有杆件的连接端点均做了倒角处理，避免装配过程中的应力集中，杆件的排布间距保持均匀，保证曲面视觉上的连续顺滑，同时相邻杆件之间预留足够的间隙，避免结构形变过程中出现杆件干涉的问题。这类结构在传感领域的应用中，可在直杆表面粘贴应变片，通过检测不同位置杆件的形变值，

　　反推外部载荷的作用位置与大小，利用双曲抛物面结构的形变线性特性，实现高精度的空间载荷检测；在教学演示场景中，可通过在杆件上滑动标记块，直观展示直纹曲面的母线运动轨迹，帮助理解空间解析几何中双曲抛物面的数学定义；在装饰工程应用中，这类金属线框结构可作为室内空间的艺术隔断，通过光影投射形成富有韵律的曲面阴影效果，同时保持空间的通透感。设计过程中需要重点控制杆件的直线度误差与端点的定位精度，若单个杆件的直线度偏差超过阈值，会导致整体曲面的形态出现畸变，影响结构的力学性能与视觉效果；端点的定位误差需要控制在杆件长度的千分之一以内，保证所有杆件连接后形成的曲面与理论双曲抛物面的偏差在允许范围内。在装配顺序上，需要先完成底部正方形框架的拼接与校准，保证底框的平面度与角点垂直度，再固定四个竖向支杆，最后按照等分点的标记依次连接斜向杆件，每连接一根杆件都需要核对端点位置，避免出现错装导致的结构变形。
