家用云台智能监控摄像头结构设计

　　这款云台式视觉采集设备的结构设计，核心围绕家用室内安防、远程看护场景的实际使用需求展开，在做三维结构拆解时，首先要考虑的是设备的安装边界与空间适配性。从实际落地场景来看，这类设备常被放置在桌面、置物架表面，也可通过背胶或支架固定在墙面、天花板位置，因此底座部分的设计需要兼顾两种安装方式的兼容性：底座下表面预留了平整的贴合区域，既可以保证放置在平面时的稳定性，避免云台转动过程中出现重心偏移、设备移位的问题，也能适配壁挂安装时的固定件贴合需求，不会出现安装间隙导致的晃动。

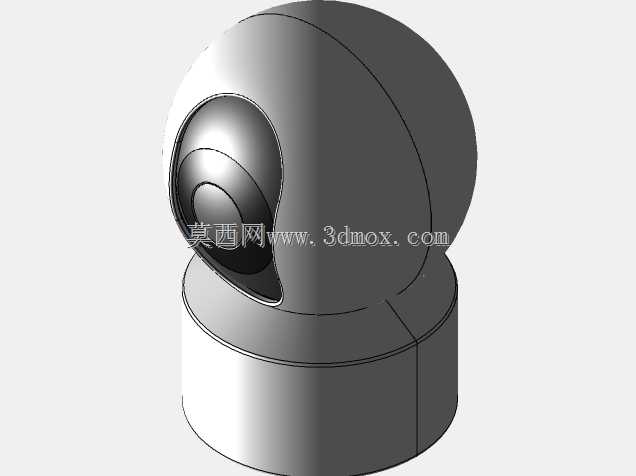

　　设备的功能核心是实现大角度无死角的视觉采集，因此结构上分为固定底座与可转动云台两大部分，两部分之间通过水平旋转轴系连接，可实现水平方向360度的全周转动，而球形的摄像头主体与云台支架之间则通过垂直方向的俯仰轴连接，可实现向上90度、向下15度左右的俯仰角度调节，两个轴系的配合可以覆盖室内空间几乎所有的视觉采集角度，不存在监控死角。在做结构建模时，轴系部分的配合间隙需要严格控制，既要保证转动过程的顺滑无卡顿，也要避免间隙过大导致的镜头晃动、画面抖动问题，同时轴系内部需要预留走线空间，将供电与信号传输线路从底座穿过轴系连接到摄像头模组，避免转动过程中出现线路缠绕、磨损断裂的问题。

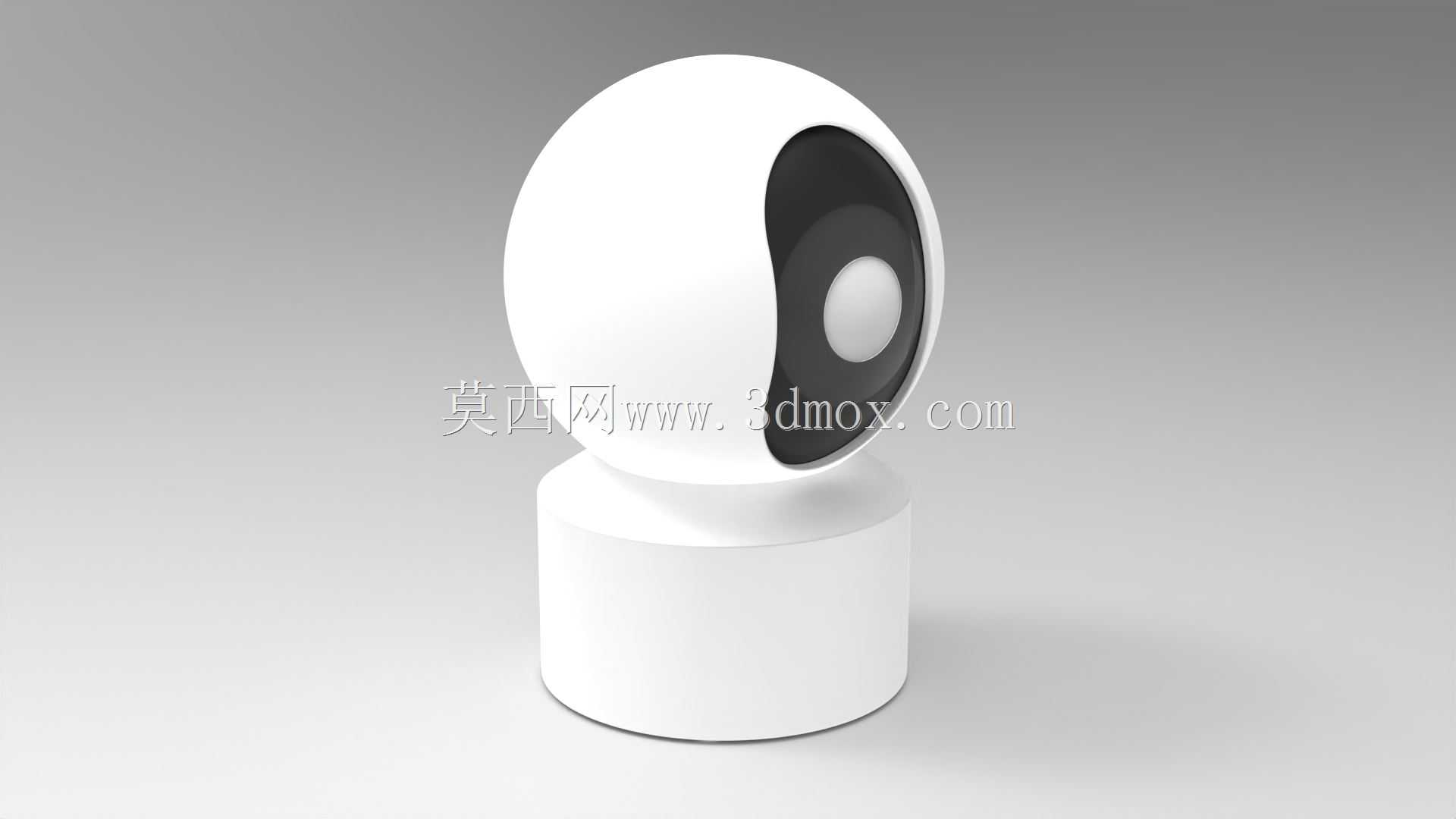

　　外形设计上采用了极简的球形加圆柱底座的组合，整体外壳采用哑光白色塑料材质，没有多余的突出结构，既可以适配不同的家居装修风格，也能避免外壳积灰、棱角磕碰的问题。球形摄像头部分的正面是镜头模组区域，黑色的镜头装饰圈与白色外壳形成明显的视觉区分，镜头中心位置预留了光敏传感器与红外补光灯的安装位，可在光线不足的环境下自动切换红外夜视模式，实现全时段的画面采集。外壳的壁厚设计控制在1.8mm到2mm之间，既可以保证外壳的结构强度，避免日常轻微磕碰导致的外壳开裂，也能尽可能控制整机重量，降低云台转动时的负载，延长驱动电机的使用寿命。

　　从实际使用的功能需求出发，结构设计时还需要考虑内部元器件的布局合理性：底座内部需要放置驱动主板、水平转动电机、供电模块与扬声器组件，因此底座的内部空间做了分区筋位设计，将不同元器件分隔固定，避免元器件之间出现相互干扰，同时筋位也能提升底座的结构强度，减少外壳的形变量。球形云台内部则需要放置摄像头模组、俯仰转动电机、麦克风组件与红外补光板，球形的内部空间可以更好地适配圆形的PCB板形状，最大化利用内部空间，缩小整机的外形尺寸。整机的散热设计也融入到结构细节中，底座与云台的拼接位置预留了细微的散热缝隙，内部元器件工作产生的热量可以通过缝隙自然散出，不需要额外加装散热风扇，既降低了整机的工作噪音，也减少了故障点，提升设备的长期运行稳定性。

　　在安装边界的考量上，整机的高度控制在110mm左右，底座直径控制在70mm左右，球形摄像头部分的直径控制在60mm左右，不管是放置在桌面还是壁挂安装，都不会占用过多的空间，也不会因为体积过大显得突兀。镜头部分的视场角达到110度，配合云台的转动角度，可以在3米左右的安装距离下覆盖20平米左右的房间空间，完全满足普通家庭客厅、卧室、书房的监控看护需求。结构设计时还考虑了日常维护的便捷性，外壳采用卡扣加少量螺丝的固定方式，需要检修内部元器件时可以快速拆开外壳，不需要破坏外壳结构，镜头表面的保护镜片采用内嵌式设计，比周围的外壳表面低0.5mm左右，可以避免日常擦拭、摆放过程中刮花镜片，影响画面采集的清晰度。

　　从行业应用的延伸角度来看，这套结构设计也可以适配不同的使用场景，比如更换不同焦距的镜头模组，就可以应用在小型商铺、办公室的监控场景中，调整底座的固定结构，也可以适配吊顶嵌入式安装的需求，整体结构的通用性较强，核心的云台转动结构、内部空间布局都可以直接复用，只需要针对不同场景的需求做少量的结构调整即可，能有效缩短同类产品的开发周期，降低结构开模的成本。在建模过程中，所有的配合面都做了拔模角度处理，适配注塑生产的工艺要求，避免出现注塑倒扣、脱模困难的问题，所有的圆角过渡都控制在R0.5以上，既可以提升外壳的手感，也能避免注塑生产时出现应力集中、外壳开裂的问题，完全符合量产产品的结构设计要求。
