径向安装φ100耐震不锈钢水压检测表

　　做工业管路压力监测相关的结构设计时，这类径向安装的圆形水压表是绕不开的常用检测元件，不管是民用供水系统、工业液压水循环管路，还是小型压力容器的压力点位监测，都能看到这类表的应用场景。不同于轴向嵌装的面板式压力表，这款表采用底部径向外螺纹连接的安装形式，不需要在设备面板上预留大尺寸嵌装开孔，直接通过管路接头拧装在待测压力点位即可，安装自由度更高，适合现场管路改造、外置式压力检测点位的布设，不需要对现有设备壳体做额外的开孔加工，能大幅降低现场安装的改造成本。

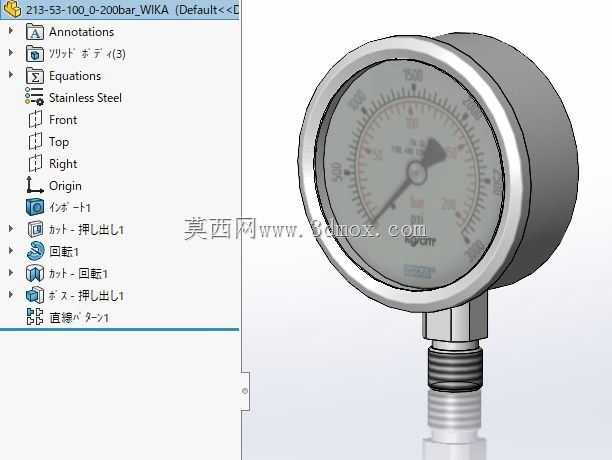

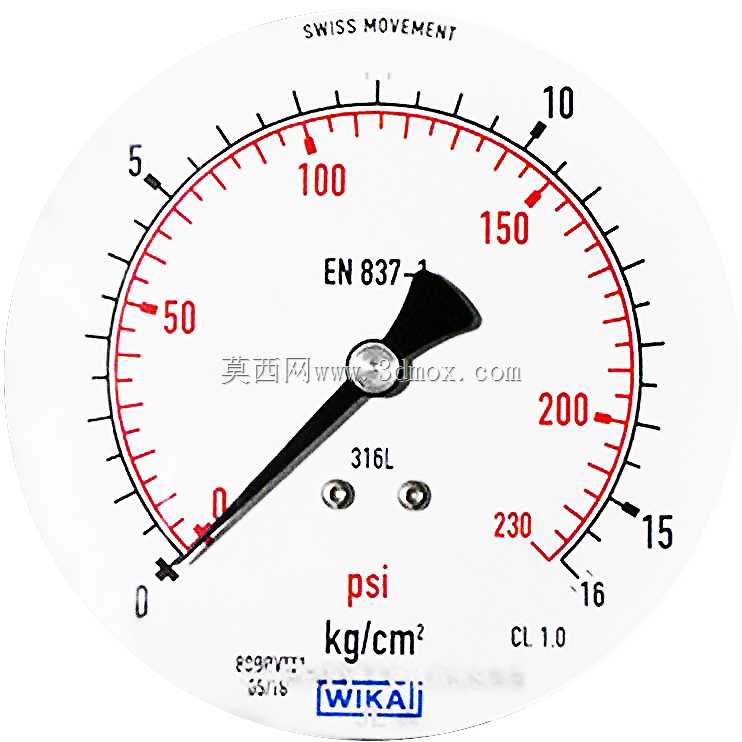

　　从结构设计逻辑来看，这款表的壳体采用全不锈钢材质打造，区别于普通喷塑碳钢壳的经济型压力表，不锈钢壳体的抗锈蚀能力更强，哪怕是在潮湿的泵房、户外露天管路、轻度腐蚀的工业水循环场景下长期使用，也不会出现壳体锈穿、表盘进雾的问题，能有效延长仪表的实际使用寿命。表盘直径为100mm，属于工业压力表的常规通用尺寸，刻度盘采用双刻度标识，同时覆盖bar与psi两种常用压力单位，现场操作人员不需要做单位换算就能直接读取压力数值，刻度区间覆盖0-200bar的测量范围，能满足中低压水压系统的检测需求，不管是高层供水的管网压力监测，还是小型液压水系统的工作压力检测，这个量程都能覆盖绝大多数常规工况。

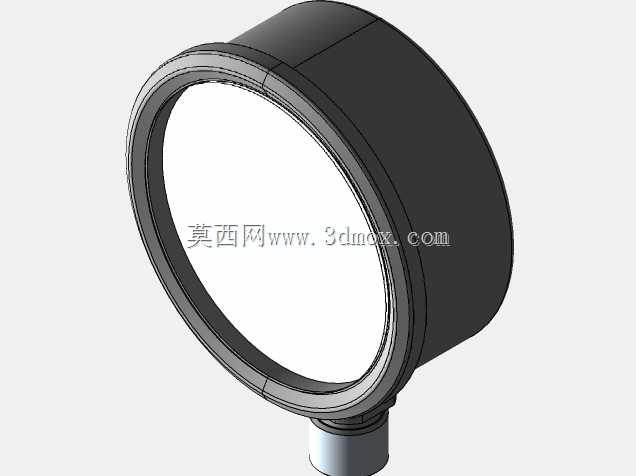

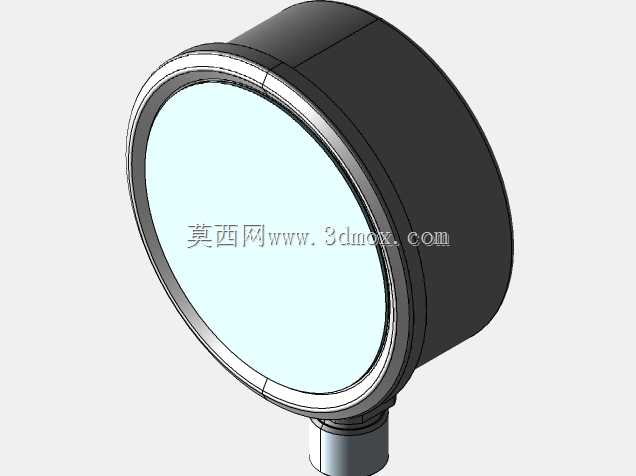

　　建模过程中需要重点把控几个关键的安装边界尺寸，首先是底部的连接螺纹，采用工业通用的外螺纹接头，建模时要严格遵循管螺纹的标准尺寸参数，保证和现场常用的内螺纹接头、球阀、管路三通等配件的适配性，避免出现螺纹不匹配无法安装的问题。其次是表壳的外径尺寸严格控制在100mm，表壳厚度方向的尺寸要匹配常规压力表的安装空间，预留出足够的扳手操作空间，安装时不需要额外拆卸周边管路配件就能完成表计的装拆更换。表盘的玻璃视窗采用嵌入式安装结构，和表壳之间预留密封胶圈的安装槽位，建模时要把密封结构的配合间隙考虑进去，保证装配后能达到IP65左右的防护等级，避免现场的水汽、粉尘进入表盘内部遮挡刻度，影响读数准确性。

　　从功能特性上来说，这类耐震结构的水压表内部通常会填充阻尼油，能有效缓冲管路内的水锤冲击，避免管路压力波动时表针频繁抖动，既方便操作人员读取稳定的压力数值，也能减少内部机芯的磨损，提升表计的抗冲击能力。表针的转动阻尼经过匹配设计，不会因为微小的压力波动就出现大幅摆动，也不会因为阻尼过大导致压力变化时读数滞后。在做设备整体的三维布局时，要注意给这款表预留足够的读数空间，表的正面不能被管路、支架等结构件遮挡，保证操作人员站在常规操作位置就能清晰看到表盘刻度，同时要避开高温管路直接烘烤的位置，避免表内的阻尼油因为高温变质，影响阻尼效果和密封性能。

　　实际选型应用时，这类表通常会搭配表弯或者缓冲管使用，建模时如果是完整的管路系统设计，可以在表的接头位置预留缓冲管的安装空间，进一步缓冲管路内的瞬时压力冲击，避免超压冲坏表内机芯。表壳后部通常会预留泄压孔结构，建模时不要把这个结构遗漏，万一表内出现泄漏超压，泄压孔能及时释放内部压力，避免表壳爆裂出现安全隐患。不同于电接点压力表，这款是纯机械结构的直读式水压表，不需要外接供电线路，完全依靠管路内的压力驱动表针转动，可靠性更高，不需要额外的布线施工，适合没有供电条件的野外管路、临时供水系统的压力检测，也不会因为供电故障出现检测失效的问题，在很多对可靠性要求高的水压监测点位，纯机械结构的压力表依然是首选的检测元件。
