0.96寸OLED图形显示模组3D数模

　　做嵌入式设备结构设计的时候，最容易踩坑的就是显示模组的安装匹配问题，很多工程师选型时只关注分辨率、驱动芯片这些电气参数，等到结构开模才发现引脚干涉、视窗对位不准、安装孔位偏差，最后要么改PCB要么修模具，平白增加项目周期成本。这次建模的这款12832分辨率OLED显示模组，是工业控制、小型智能设备里用得极广的一款直插式显示部件，建模时完全按照实物测绘尺寸还原，能直接导入装配体做干涉检查，不用再反复核对样品尺寸。

　　从实际应用场景来说，这类小尺寸OLED不像大尺寸TFT屏那样追求高刷新率和彩色显示，它的核心优势是自发光、对比度高、功耗极低，在强光下也能清晰显示内容，不需要额外加背光模组，所以特别适合用在小型手持检测设备、工业传感器状态显示终端、桌面小型仪器面板、嵌入式控制模块的状态指示区域，比如温湿度采集节点、步进电机驱动控制器、小型锂电池充放电设备的参数显示界面，用这款模组刚好能放下4行8列的英文字符，或者简单的图形符号、数值参数，不需要复杂的UI设计就能满足状态显示需求。

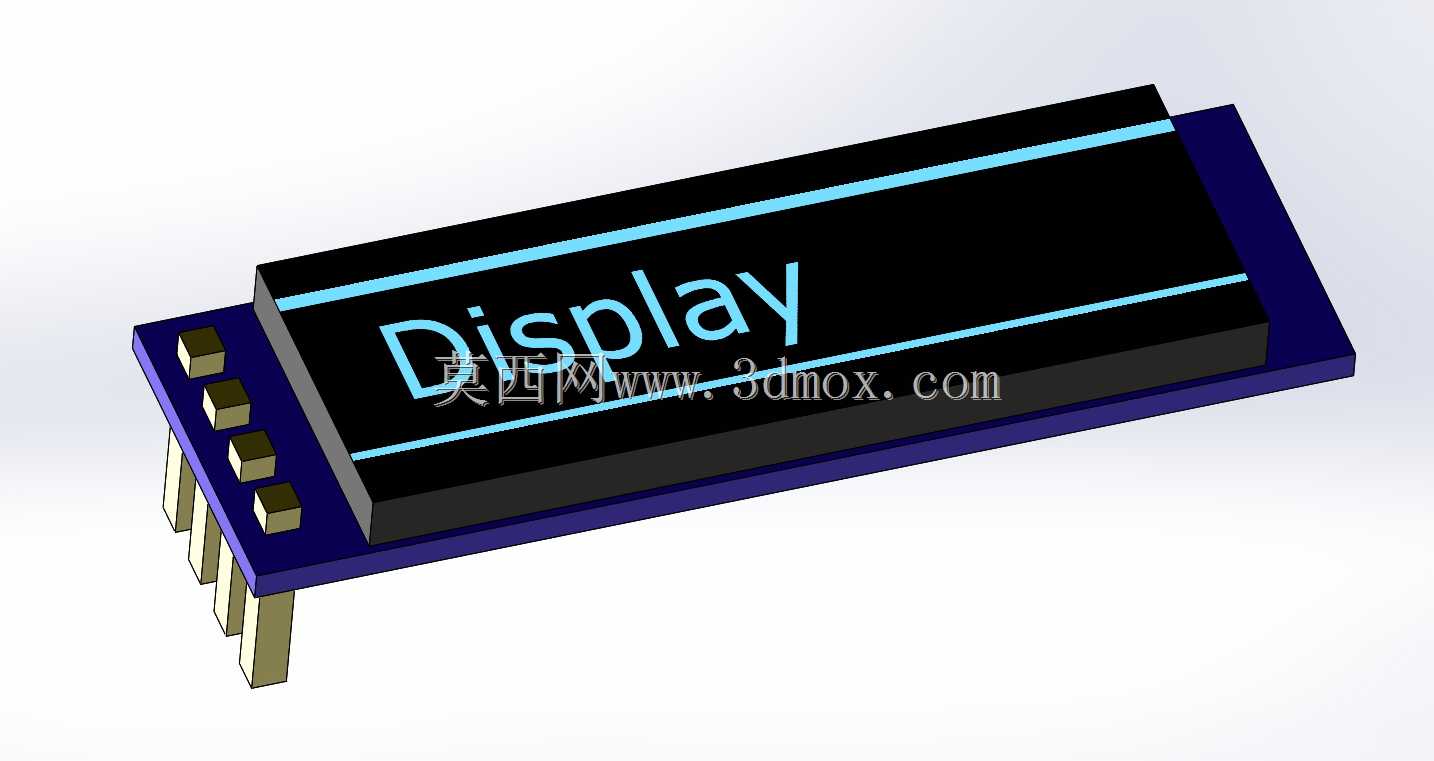

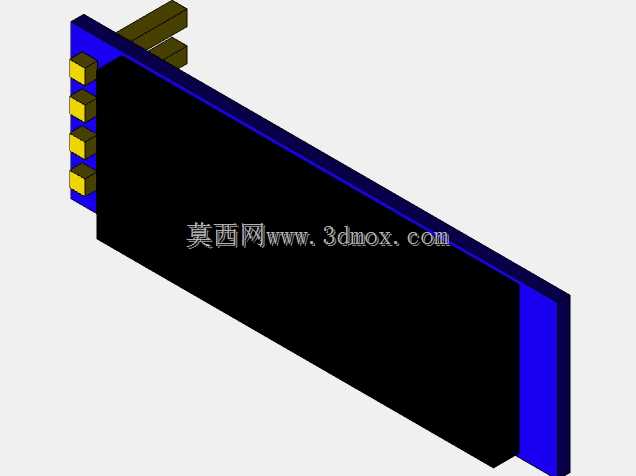

　　建模的时候首先还原的是模组的分层结构，最底层是深蓝色的FR-4PCB基板，基板厚度按照常规1.2mm板厚设置，边缘做了0.2mm的圆角处理，避免装配时刮伤设备外壳内壁。PCB板一侧伸出4根直插式排针，排针直径0.5mm，引脚间距严格按照2.54mm标准排针间距设置，引脚伸出PCB底面的长度是8mm，刚好能穿过常规1.6mm厚度的主控PCB板进行波峰焊，建模时特意把排针和PCB基板的配合位置做了0.1mm的安装间隙，还原实际生产中的公差余量，避免装配时出现过定位问题。

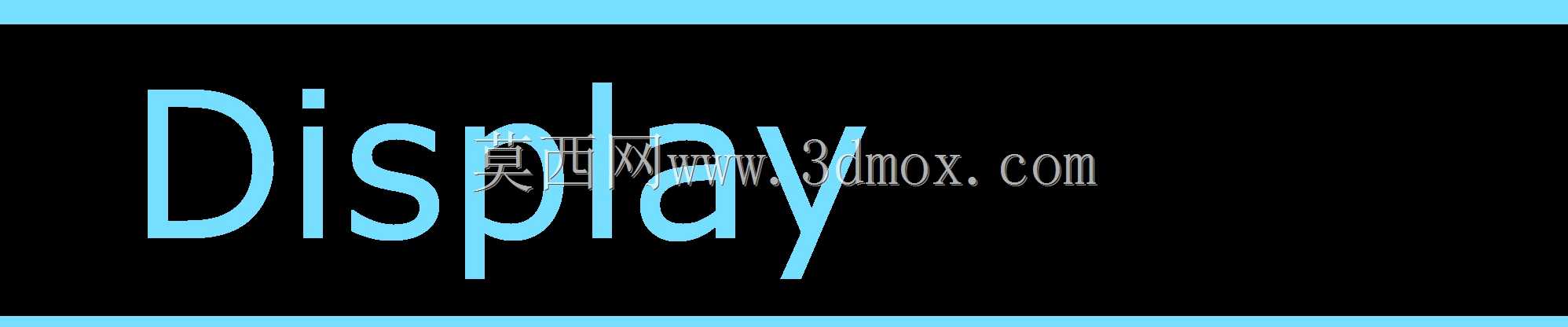

　　PCB上方是OLED显示的核心层，包括驱动芯片绑定区域和玻璃显示面板，玻璃面板厚度0.7mm，四周用黑色的封装胶包裹，封装胶高出玻璃表面0.3mm，形成一圈保护边框，避免玻璃边缘直接和外壳视窗接触受力碎裂。最上层的显示区域做了表面质感区分，黑色的熄屏状态下做了轻微的磨砂质感还原，表面的两条装饰蓝线按照实物位置做了凸起0.05mm的细节，模拟实际模组上的丝印装饰条，显示区域的有效显示范围严格按照12832像素对应的物理尺寸22.384mm5.584mm设置，结构设计时可以直接把这个有效显示区域的草图提取出来，对齐外壳上的透明视窗开口，不用再反复计算视窗偏移量。

　　安装边界方面，这款模组的整体外形尺寸是38mm12mm5.2mm，不含引脚的主体厚度是5.2mm，设计设备外壳时，显示区域对应的视窗开口建议比有效显示范围大0.3mm，也就是开23mm6.2mm的窗口，窗口边缘做0.2mm的倒角，避免和显示面板的封装胶干涉。如果是采用卡扣式安装，PCB板两侧可以预留0.5mm的卡扣避让空间，卡扣压紧位置选在PCB板没有走线的边缘区域，不要压到玻璃面板部分，防止压碎玻璃。如果是采用粘贴固定，建议用0.2mm厚度的双面泡棉胶贴在PCB背面，不要贴在玻璃面板背面，避免长期使用后胶水渗到显示区域影响显示效果。

　　从功能特性的结构匹配来说，这款模组没有额外的固定孔位，完全靠排针焊接在主控板上实现固定，所以建模时特意把排针的位置精度控制在0.02mm以内，装配时排针和主控板焊盘对齐后，整个显示模组的顶面和主控板的平行度误差不会超过0.1mm，能保证显示视窗和外壳开口的对位精度。另外模组的驱动芯片是绑定在PCB背面的，芯片厚度1.2mm，所以主控板对应位置要预留1.5mm的避让槽，避免焊接后芯片顶到主控板上的其他元件，这个细节在建模时也做了对应的结构还原，导入装配体后可以直接检查主控板和模组背面的干涉情况。

　　很多新手工程师建模这类电子元件时，往往只做一个大概的方块，忽略排针位置、分层厚度、有效显示范围这些关键细节，等到实际装配时才发现各种干涉问题，这款数模在建模时把所有和结构装配相关的细节都做了还原，包括排针的倒角、PCB板的丝印层位置、封装胶的边缘轮廓，不管是做设备的整体结构装配，还是做产品的渲染展示，都能直接使用，不需要再二次修改尺寸。另外考虑到不同项目的安装需求，建模时所有特征都是参数化设置的，如果需要调整排针长度、PCB板厚度，只需要修改对应参数就能快速生成符合项目需求的变体，不用重新绘制整个模型。

　　在实际选型时，这类OLED模组还有不同的引脚排布版本，这款4引脚版本是I2C通信接口，只需要电源和两根通信线就能驱动，布线非常简单，所以在小型设备里应用最广，建模时的引脚顺序也按照市面上通用的VCC、GND、SCL、SDA顺序设置，和主流模组的引脚定义完全匹配，做PCB封装时可以直接参考模型里的排针位置生成封装，不用再对照 datasheet 反复核对尺寸。
