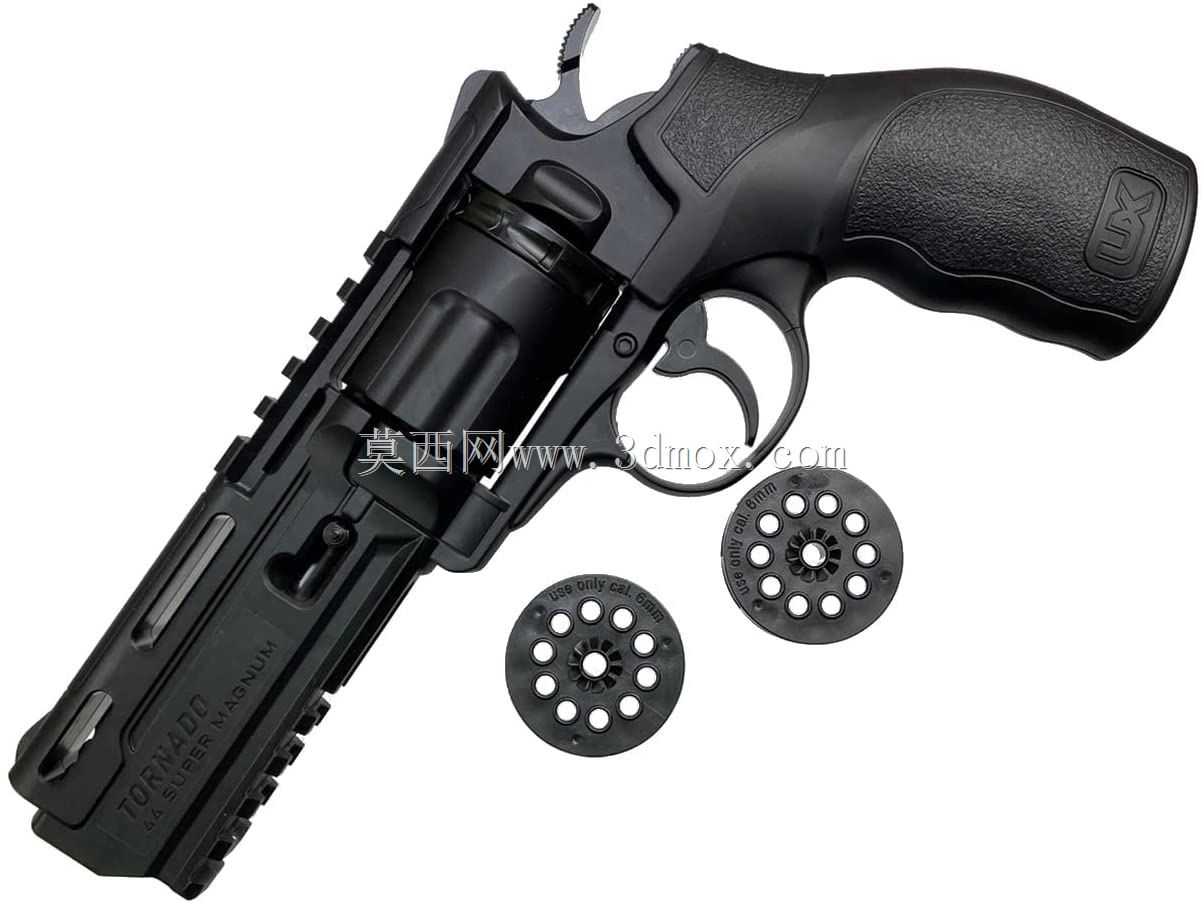

Umarex H8R配套转盘式弹仓结构设计

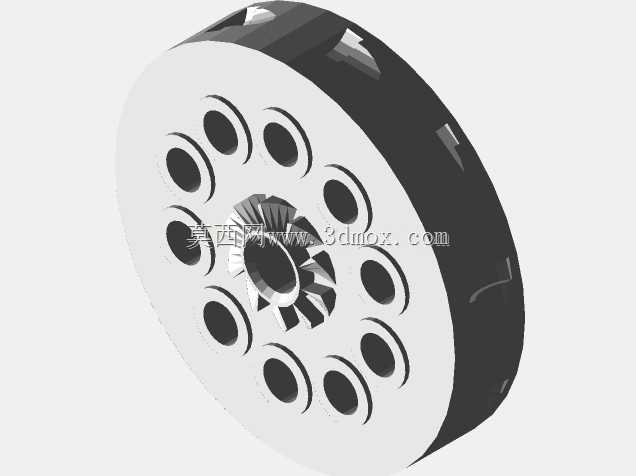

　　这套转盘式供弹结构，是配套气动发射装置设计的多仓容储弹组件，核心作用是在连续击发过程中完成逐次供弹的动作衔接，避免手动逐发装填带来的操作中断，目前在休闲射击运动的配套器材、模拟战术训练的教具改装领域应用十分广泛，不少做影视道具仿真改装的团队也会选用这类结构来提升道具的操作真实感。从结构设计逻辑来看，整套组件采用圆盘式分层布局，四个不同功能的转盘分别对应储弹、定位、传动、限位四个核心功能模块，每个转盘沿圆周方向均匀排布8个储弹腔，腔体内径根据常用的6mm规格弹丸做了公差匹配，单边预留0.12mm的间隙，既保证弹丸在腔体内不会出现卡滞晃动，也能在供弹推杆动作时顺畅推出，不会因为过盈配合导致供弹卡滞。转盘的中心位置设计有带定位卡槽的轴孔，

　　和发射装置的棘轮驱动轴配合时，靠D型切面传递扭矩，每次击发后棘轮带动转盘转动45度，刚好让下一个储弹腔对准供弹口，定位卡槽和装置上的弹性定位销配合，能在转动到位后自动锁止，避免转盘出现窜动导致供弹错位。转盘的外缘做了等距分布的楔形缺口，这个细节是为了和驱动棘爪配合，保证每次转动的角度精准，不会出现过转或者转位不足的问题，缺口的斜面做了R0.3的圆角处理，能减少棘爪动作时的刚性冲击，延长整套结构的使用寿命。从安装边界来看，单个转盘的外径控制在42mm，整体厚度6.8mm，四个转盘叠加装配后的总厚度不超过28mm，完全适配Umarex H8R装置的轮仓安装空间，不需要对原有设备的外壳做切削改装就能直接替换安装，转盘的端面做了0.

　　2mm深度的环形减重槽，在保证结构强度的前提下减少了不必要的材料堆积，也降低了转盘转动时的转动惯量，让棘爪驱动时的阻力更小，击发时的扳机力度更均匀。不同功能的转盘在细节设计上做了区分：靠近击发端的转盘在储弹腔出口位置做了0.15mm的倒角导向，方便弹丸顺利进入枪管入口；中间的传动转盘在中心位置设计了棘齿啮合结构，和驱动机构的配合间隙控制在0.08mm以内，避免传动过程中出现虚位；靠近后盖的限位转盘端面做了防滑纹理，方便手动转动转盘做退弹或者预装填操作。在材料适配性上，这套结构的尺寸公差完全适配光固化3D打印的工艺要求，最小壁厚1.2mm，打印时不需要额外添加支撑就能完成成型，也可以采用POM材料通过注塑工艺批量生产，

　　不同材料的收缩率已经在建模时做了预补偿，打印或者注塑完成后不需要二次打磨修配就能直接装配使用。实际使用场景中，这套转盘结构相比传统的直排弹匣，储弹密度更高，相同体积下能容纳更多弹丸，而且圆周排布的方式让整体结构的重心更靠近装置的握持中心，不会因为加装供弹组件导致重心偏移影响操作手感，转盘的转动阻尼经过结构优化，手动转动时的反馈清晰，能明确感知到每个弹位的切换，装填时只需要打开轮仓侧盖，就能直接在每个储弹腔内放入弹丸，不需要像直排弹匣那样压缩弹簧逐发压弹，装填操作的效率提升明显。结构设计时也考虑了日常维护的便利性，四个转盘之间没有采用永久性的铆接或者粘接结构，靠中心轴的卡扣就能完成装配，日常清洁维护时只需要按下卡扣就能拆分所有零件，清理残留在储弹腔内的碎屑或者污渍后可以快速重新组装，不需要额外的专用工具。针对低温使用场景，结构上没有设计薄壁的易损卡扣，所有受力位置的壁厚都做了加强处理，在零下10度的环境下使用也不会因为材料变脆出现断裂损坏，储弹腔的内壁做了抛光级的曲面过渡，没有台阶或者毛刺，弹丸在腔内移动时不会出现刮擦导致的弹丸破损，减少供弹故障的概率。
